5.5 Austausch der Elektronik / Steuerpult (Display)
Austausch der Elektronik
Die Elektronik befindet sich auf der linken Seite des Geräts, im Schaltkasten. Um die Elektronik auszutauschen, vergewissern Sie sich, dass
das Gerät ausgeschaltet ist und der Stecker aus der Steckdose gezogen ist. Folgen Sie dann der Anleitung:
1. Schrauben Sie die Abdeckung des Geräts ab.
2. Ziehen Sie die Stecker (Fotos 1-2) aus.
3. Schrauben Sie die Befestigungen (2 oben, 1 unten) der Elektronik (Fotos 3-5) ab.
4. Die Elektronik herausnehmen (Foto 6).
5. Die neue Elektronik einsetzen, die Befestigungen (2 oben, 1 unten) festziehen.
6. Die Stecker einsetzen.
7. Die Abdeckung anschrauben.
3. Schrauben Sie die Sicherheitsknöpfe ab (Foto 11);
1. Schrauben Sie das Steuerpult ab (Fotos 7-9);
4. Das neue Display einsetzen (Foto 12);
Austausch des Steuerpult (Display)
5. Schrauben Sie das neue Display mit den Sicherungsknöpfen an;
6. Stecken Sie den Stecker ein;
2. Ziehen Sie den Stecker raus (Foto 10);
Um das Display auszutauschen, stellen Sie sicher, dass das Gerät ausgeschaltet ist und der Stecker aus der Steckdose gezogen ist.
Befolgen Sie dann die Anweisungen:
7. Schrauben Sie das Steuerpult an.

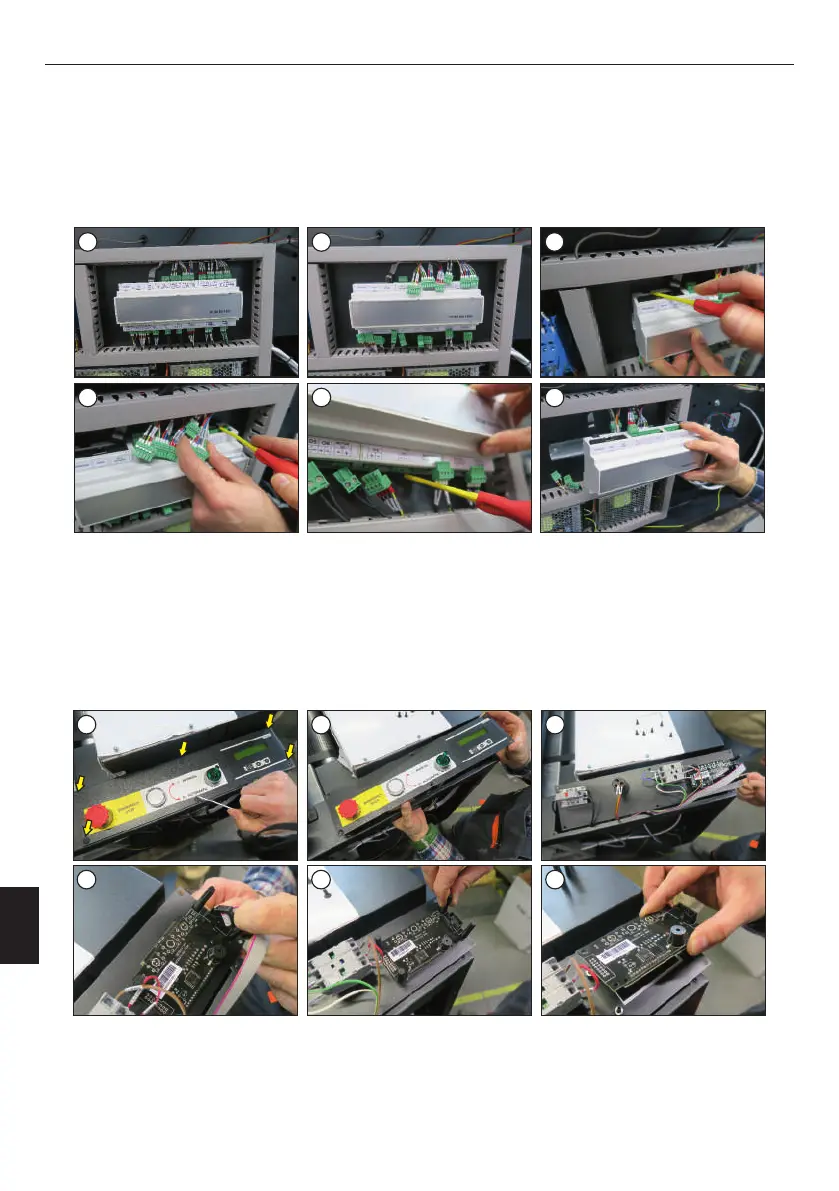

1 2 3
4 5 6
7
8 9
10
11 12
