Schulze DTF PowDR - Budowa DTF Powdr

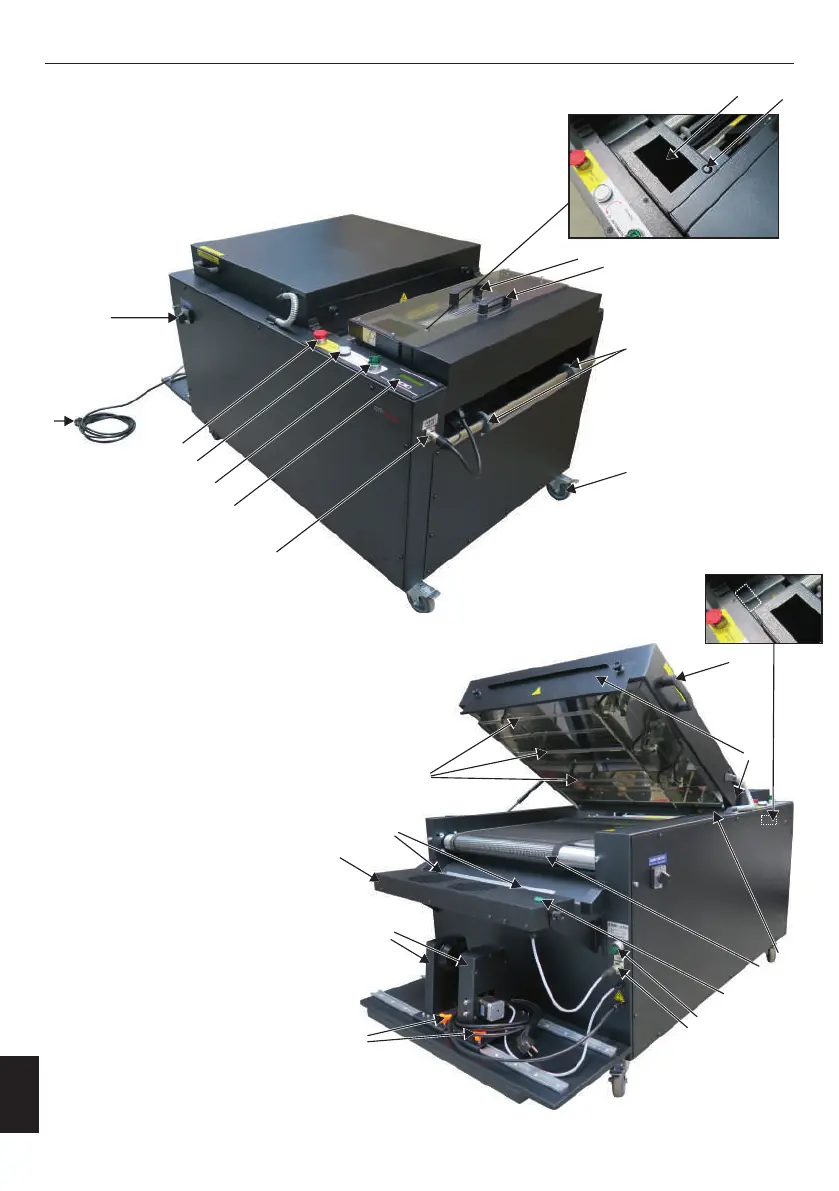

1.3 Budowa DTF PowDR
1
2
3
4
5
6
7
8 9
10
11
12
13
1. Wyłącznik główny
2. Przewód zasilający z wtyczką
8. Zasobnik proszku
12. Pozycjonery wejścia folii do strefy proszkującej
9. Przycisk ręcznego podawania proszku z zasobnika
7. Gniazdo zasilania podajnika proszku
4. Kontrolka pracy
10. Pokrywa górna strefy proszkującej
13. Układ jezdny z hamulcem
6. Pulpit sterowniczy
3. Wyłącznik awaryjny
11. Podajnik proszku z napędem (strefa proszkująca)
5. Przełącznik trybu (DTF PowDR MODE /DRYER ONLY)
17
15. Lampy grzewcze
14. Strefa grzewcza
16. Pozycjonery wyjścia folii
17. Strefa chłodząca
18. Winder (nawijacz folii)
19. Pokrętła blokady regulacji szerokości rolki
20. Gniazdo zasilania strefy chłodzącej
21. Wyłącznik winder
22. Wyłącznik strefy chłodzącej
23. Pas transportowy
24. Regulowane osłony strefy grzewczej
26. Czujnik strefy grzewczej
25. Czujnik osłony strefy proszkującej
14
15
16
18
19
20
21
22
23
24
POLSKI
25
26
34
POLSKI
Wersja 23.05
