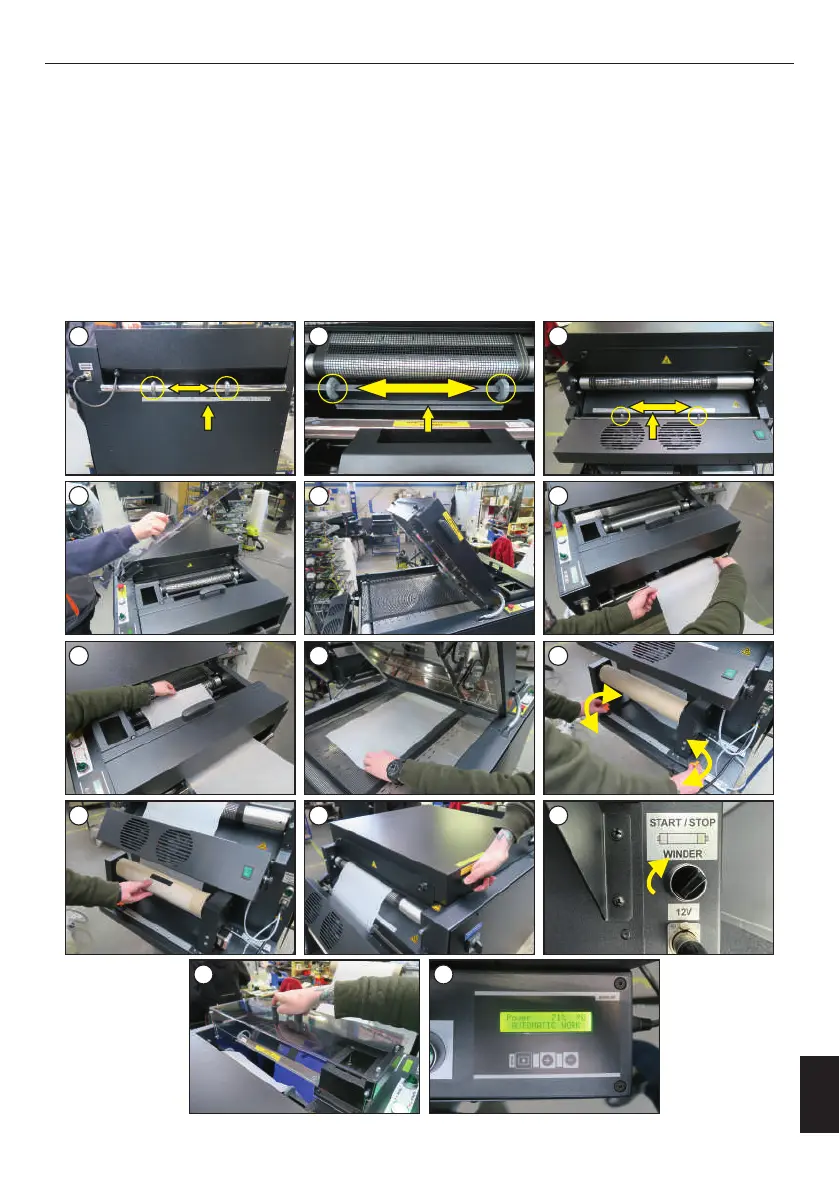

Następnie należy postępować według poniższej instrukcji:
1. Podnieść pokrywy strefy proszkującej (zdjęcie 4);
2. Ustawić pozycjonery na wszystkich trzech linijkach na szerokość folii. Folia musi być wyśrodkowana (zdjęcie 1-3);
3. Otworzyć pokrywę strefy grzewczej (zdjęcie 5);
4. Włożyć folię (zdjęcie 6);
5. Przeprowadzić folię przez strefę proszkującą, grzewczą i pod strefą chłodzącą (zdjęcie 7-9);
Do nakładania folii można przystąpić, wówczas gdy strefa proszkująca została odpowiednio przygotowana (rozdział 3.2). Maszynę należy
ustawić symetrycznie względem drukarki. Urządzenie wyposażone jest w trzy linijki ułatwiające nałożenie folii przez środek strefy proszkującej,
grzewczej i chłodzącej. Linijki te znajdują się w miejscach widocznych na zdjęciach (zdjęcie 1-3). Folię należy założyć gdy przełącznik WINDER
jest ustawiony na pozycji STOP.
6. Założyć rolkę na urządzenie, wyregulować pokrętłami regulacji jej pozycję (zdjęcie 9);
7. Przykleić folię na rolkę w sposób pokazany na zdjęciu (zdjęcie 10);
9. Założyć pokrywę strefy proszkującej (zdjęcie 13);
8. Opuścić pokrywę strefy grzewczej, załączyć „WINDER” (zdjęcie 11-12);
10. Urządzenie jest gotowe do pracy (zdjęcie 14).
W celu dociążenia folii można zasypać ją lekko proszkiem (w komorze proszkującej). W tym celu należy nacisnąć i przytrzymać przycisk „-” przez
kilka sekund. Co pewien czas następuje kontrola wagi proszku: jeżeli jest go za mało, maszyna dosypie wymaganą ilość proszku. Można też
dosypać proszek ręcznie na folię używając pojemnika dołączonego do maszyny.
3.3 Nałożenie folii
1 2 3
4 5 6
7
8
10 11 12
13 14
9
12
39
POLSKI
Wersja 23.05
