Schulze DTF PowDR - Abbildung der DTF Powdr

1
2
3
4
5
6
7
8 9
10
11
12
13
1. Hauptschalter
3. Notausschalter
2. Netzkabel mit Stecker
4. Kontrollleuchte
7. Anschluss für Pulverförderer
5. Modusschalter (DTF PowDR MODE/DRYER ONLY)
8. Pulverbehälter
9. Taste für die manuelle Pulverzufuhr aus dem Behälter
10. Abdeckung der Pulverzone
11. Pulverförderer mit Motor (Pulverzone)
12. Positionierer für den Folieneinlauf in die Pulverzone
13. Rollen mit Bremsen
6. Steuerpult
24. Regulierbare Heizzonenabdeckungen
19. Rollenbreiteneinstellung
15. Heizlampen
26. Sensor der Fixierzone
17. Kühlzone
22. Schalter für die Kühlzone
14. Heizzone
20. Steckdose für Kühlzone
25. Sensor des Pulverzonenschutzes
21. Winderschalter
23. Transportband
18. Winder (Folienwickler)
16. Positionierer für den Folienauslauf

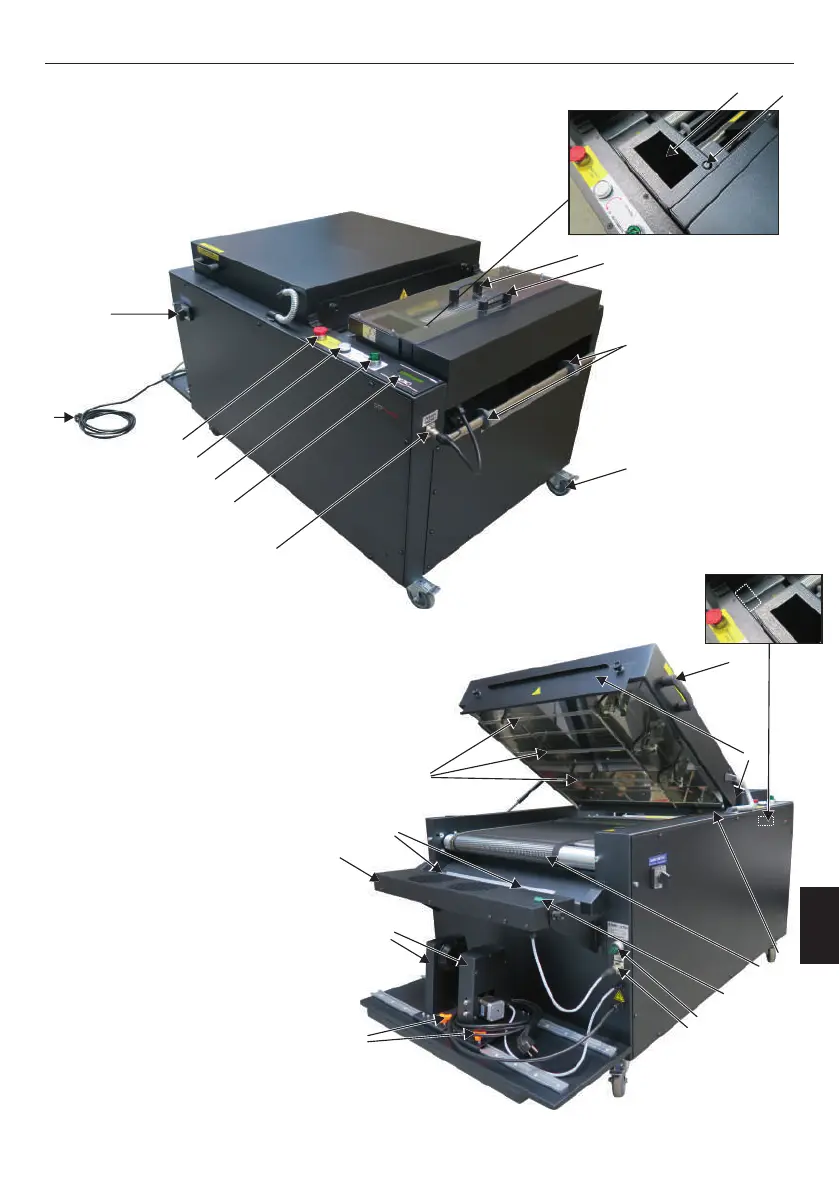

1.3 Abbildung der DTF PowDR
