5.5 Wymiana elektroniki / pulpitu sterowniczego
5. Włożyć nową elektronikę, wpiąć w mocowania (2 górne, 1 dolne).
2. Odłączyć wtyczki (zdjęcia 1-2).
Wymiana elektroniki
Elektronika znajduje się po lewej stronie urządzenia, w skrzynce elektrycznej. Aby wymienić elektronikę należy upewnić się czy urządzenie
jest wyłączone, a wtyczka wyciągnięta z gniazda zasilającego. Następnie należy postępować według instrukcji:
1. Odkręcić obudowę urządzenia
3. Odblokować mocowania (2 górne, 1 dolne) elektroniki (zdjęcia 3-5).
4. Wyjąć elektronikę (zdjęcie 6).
6. Wpiąć wtyczki.
7. Przykręcić obudowę.
4. Włożyć nowy wyświetlacz (zdjęcie 12);
1. Odkręcić panel sterujący (zdjęcia 7-9);
2. Wyjąć wtyczkę (zdjęcie 10);
3. Odkręcić pokrętła zabezpieczające (zdjęcie 11);
6. Wpiąć wtyczkę;
7. Przykręcić panel sterujący.
Aby wymienić wyświetlacz należy upewnić się, że urządzenie jest wyłączone, a wtyczka wyciągnięta z gniazda zasilającego. Następnie
należy postępować według instrukcji:
Wymiana pulpitu sterowniczego
5. Przykręcić nowy wyświetlacz pokrętłami zabezpieczającymi;

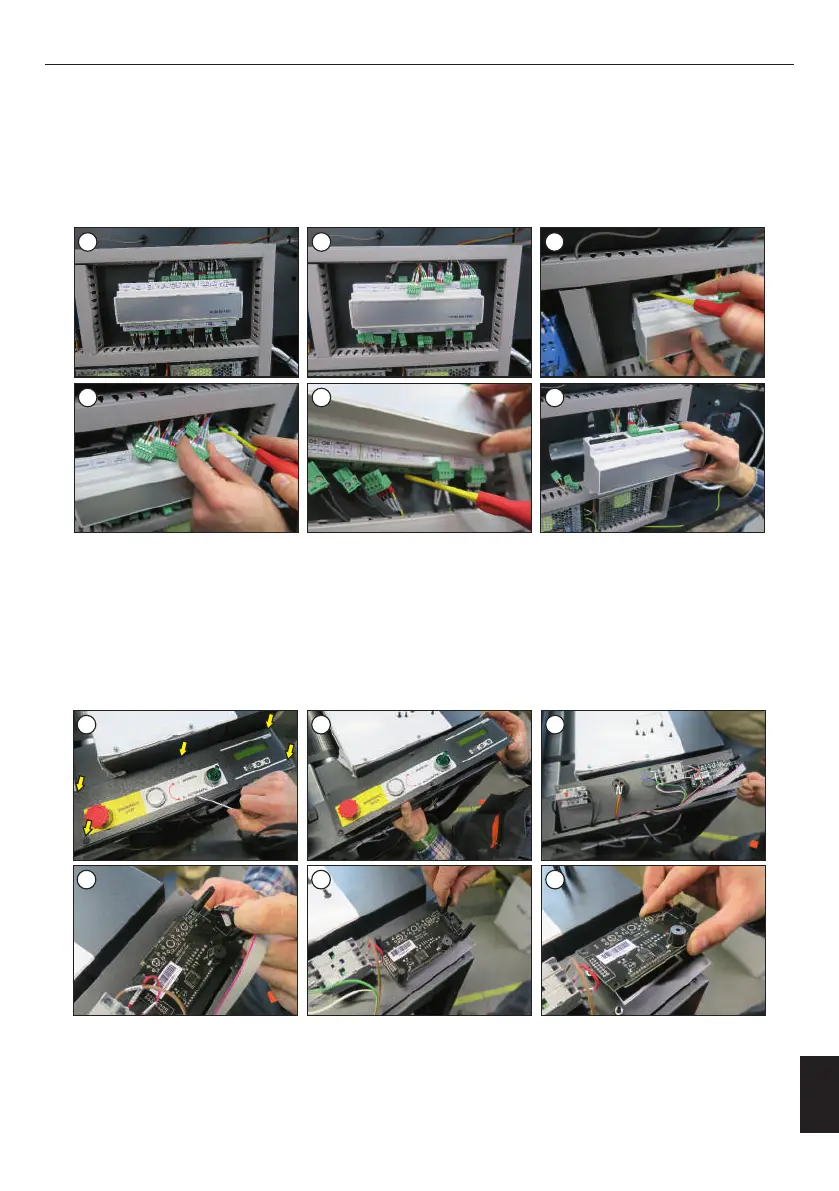

1 2 3
4 5 6
7
8 9
10
11 12
