DEUTSCH

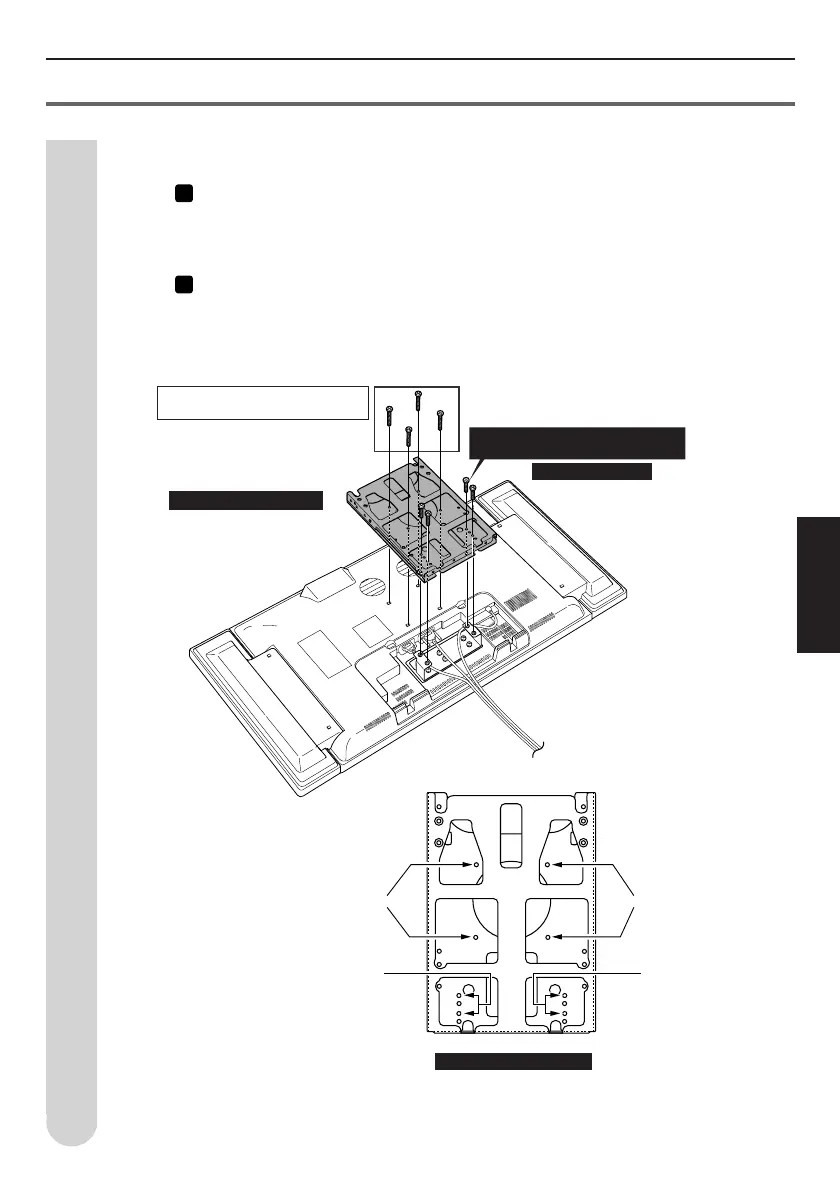

Montage des Wandhalters
1
Entfernen Sie die 4 Schrauben von der Rückseite des Gerätes, und richten Sie die
Schraubenlöcher (Markierung B: 4 Stellen) des Wandhalters auf die Löcher der
entfernten Schrauben aus. Verwenden Sie die 4 entfernten Schrauben, um den
Wandhalter zu befestigen.
2
Richten Sie die Schraubenlöcher des Wandhalters (Markierung D bei Verwendung
des Montagebügels HV: 4 Stellen) auf die Schrauben des Montagebügels (4
Stellen) aus, und befestigen Sie dann den Wandhalter mit den 4 mitgelieferten
Adapter-Befestigungsschrauben (M4 Länge: 12 mm).
Schrauben in der Rückwand des
LCD-Farbfernsehgerätes.
Zubehörteile:
M4-Schrauben, 12 mm Länge (4 Stück)
Für Adaptermontage
Markierung B
Markierung D
(Montagebügel HV)
(Montagebügel HV)
Markierung B
Markierung D
Zubehörteil: Wandhalter
Zubehörteil: Wandhalter
5
Montage des Wandhalters (Für Modell 30 inch, separater Typ) (Fortsetzung)
