Hinweis
• Konsultieren Sie Ihren Händler, und überlassen Sie die Installation dem Fachpersonal Ihres Sharp-Händlers oder
einer autorisierten Werkstatt.
• Vergewissern Sie sich, dass die Wand oder die für die Installation des Displays vorgesehene Fläche aus Sperrholz
von mindestens 15 mm Dicke besteht. Anderenfalls sind aus
Sicherheitsgründen Verstärkungsarbeiten erforderlich.
• Die Schrauben zur Befestigung des Basishalters an der Wand sind nicht im
Lieferumfang des Produkts und des optionalen Halters enthalten. Verwenden
Sie im Fachhandel erhältliche Schrauben. Achten Sie jedoch darauf, dass die
folgenden Maße eingehalten werden. (14 bis 18 Stück)
Lieferumfang
• Wandmontageschrauben (im Handel erhältlich): 16 bis 20
Bitte wenden Sie sich zur Installation des Fernsehgerätes an Ihren Händler oder einen
qualifizierten Handwerker.
• Ein Senkblei (Metallring) usw. an einer Schnur
• Eine Reißzwecke • Kissen, weiches Tuch usw. • Werkzeug (Kreuzschlitzschraubenzieher)
• LCD-Farbfernsehgeräte haben einen begrenzten Betrachtungsbereich (Bereich, in dem das Bild korrekt
wiedergegeben wird). Die beste Betrachtungsposition ist direkt vor dem Bildschirm. Legen Sie den
Installationsort des Fernsehgerätes fest, nachdem Sie Betrachtungshaltung, Sichtlinie sowie optische und
akustische Entfernung in Erwägung gezogen haben.
•
Sharp übernimmt keine Haftung für Schäden usw., die durch Herunterfallen des LCD-Farbfernsehgerätes
wegen unzureichender Installationsfestigkeit oder unsachgemäßer Installation verursacht werden.
* Die Schraubenbezeichnung M5 bedeutet, dass der
Gewindedurchmesser 5 mm beträgt.
* Bewahren Sie bitte auch die unbenutzten Schrauben auf.
Basishalter: 1
Montagebügel
(41 mm Höhe): 1 (HV)
Wandhalter: 1
Neigungseinstellarme: 2
Schrauben
Bedienungsanleitung
(Vorliegende
Anleitung)
* Fertige Montage für
Vertikalinstallation
LC-32D50U
LC-37D40U
LC-45D40U
LC-42D62U
LC-30AA1
LC-30AD1
LC-37HV6
LC-37AA1
LC-37AD1
LC-37G4
LC-32G4
LC-32GD4
LC-32GD6
LC-37GD4
LC-37GD6
LC-45GX6
ca. 21,2
ca. 25,2
ca. 32,6
ca. 33,2
ca. 19,3
ca. 19,3
ca. 23,6
ca. 23,6
ca. 23,6
ca. 22,7
ca. 20,7
ca. 24,1
ca. 23,4
ca. 26,6
ca. 25,5
ca. 29,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
Andere
ca. 18,0
ca. 22,0
ca. 29,4
ca. 30,0
ca. 16,1
ca. 16,1
ca. 20,4
ca. 20,4
ca. 20,4
ca. 19,5
ca. 17,5
ca. 20,9
ca. 20,2
ca. 23,4
ca. 22,3
ca. 26,0
LC-30AD1
LC-30AD2
LC-30BV3
LC-30BV5
LC-30HV3
LC-32GD1
LC-32GD2
LC-32GD3
LC-32GD4
LC-37AD1
LC-37AD2
LC-37BD5
LC-37GD1
LC-37GD2
LC-37GD3
LC-37GD4
LC-37U5-B/-R
LC-37L5-B/-T
LC-37W5C/K
LC-45GD1
ca. 20,8
ca. 21,2
ca. 21,1
ca. 20,7
ca. 20,1
ca. 19,7
ca. 20,7
ca. 23,4
ca. 24,2
ca. 23,2
ca. 23,2
ca. 23,2
ca. 21,7
ca. 22,7
ca. 25,4
ca. 26,4
ca. 28,0
ca. 26,8
ca. 28,4
ca. 29,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
ca. 3,2
Bestimm-
ungsmarkt
Japan
ca. 17,6
ca. 18,0
ca. 17,9
ca. 17,5
ca. 16,9
ca. 16,5
ca. 17,5
ca. 20,2
ca. 21,0
ca. 20,0
ca. 20,0
ca. 20,0
ca. 18,5
ca. 19,5
ca. 22,2
ca. 23,2
ca. 24,8
ca. 23,6
ca. 25,2
ca. 26,0
Geeignetes
Modell
Gerät
(ohne Ständer)
Beschlag
Gesamtgewicht
Bestimm-
ungsmarkt
Geeignetes
Modell
Gerät
(ohne Ständer)
Beschlag
Gesamtgewicht

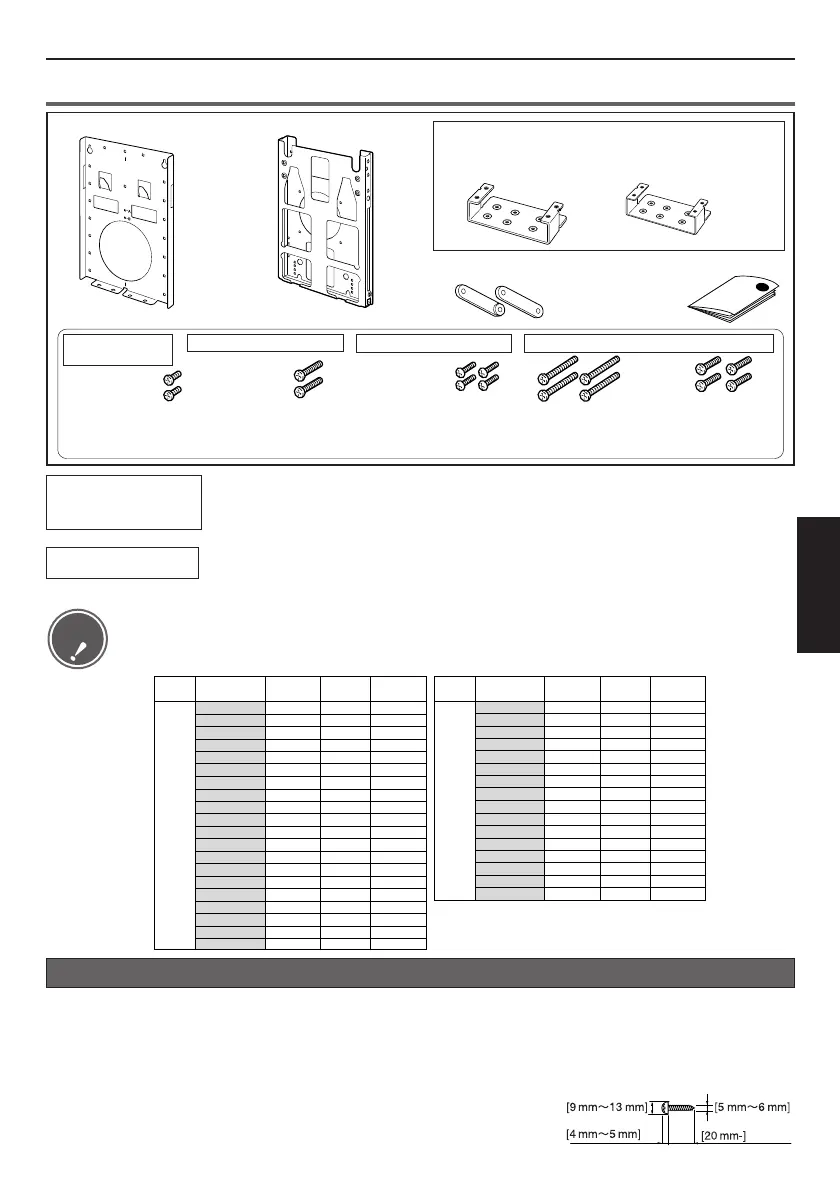

Gewichttabelle (Einheit: kg)
M5 Länge: 8 mm
(2 Schrauben)
M6 Länge:
15 mm
(2 Schrauben)
M4 Länge:
12 mm
(4 Schrauben)
Installationsort
Bitte auch die
folgenden Teile
verwenden
M6 Länge: 30 mm
(4 Schrauben)
23/64 Zoll ~ 33/64 Zoll
5/32 Zoll ~ 13/64 Zoll
13/64 Zoll ~ 15/64 Zoll
25/32 Zoll oder langer
Verwendung des Wandhalters (Option)
Für Adaptermontage
Für Fernsehgerätemontage
oder
Der Wandhalter ist spziell für Displays von 30 Zoll und größer ausgelegt.
Montagebügel
(51 mm Höhe): 1 (BV)
M6 Länge: 12 mm
(4 Schrauben)
Zur Befestigung
des Wandhalters
Für Neigungseinstellarme
Für Modell 30
Vorsicht
