F-5
FRANÇAIS
Pièce fournie: support de montage au
mur
Plus les numéros des trous de vis sont plus grands
(5, 10, 15, 20), plus le téléviseur couleur LCD sera
incliné vers l'avant. Il y a une limite pour l'angle qui
peut être réglé selon le modèle.
Effectuez l'installation de
façon que les entretoises
du support d'ajustement d'angle
soient orientées face à l'intérieur.
Pièces fournies: support d'ajustement d'angle (2 unités)
Pièces fournies: Vis M6 de 15 mm de long (2 vis)
Pièce fournie: support de montage au mur
5°
10°
15°
20°
Attention

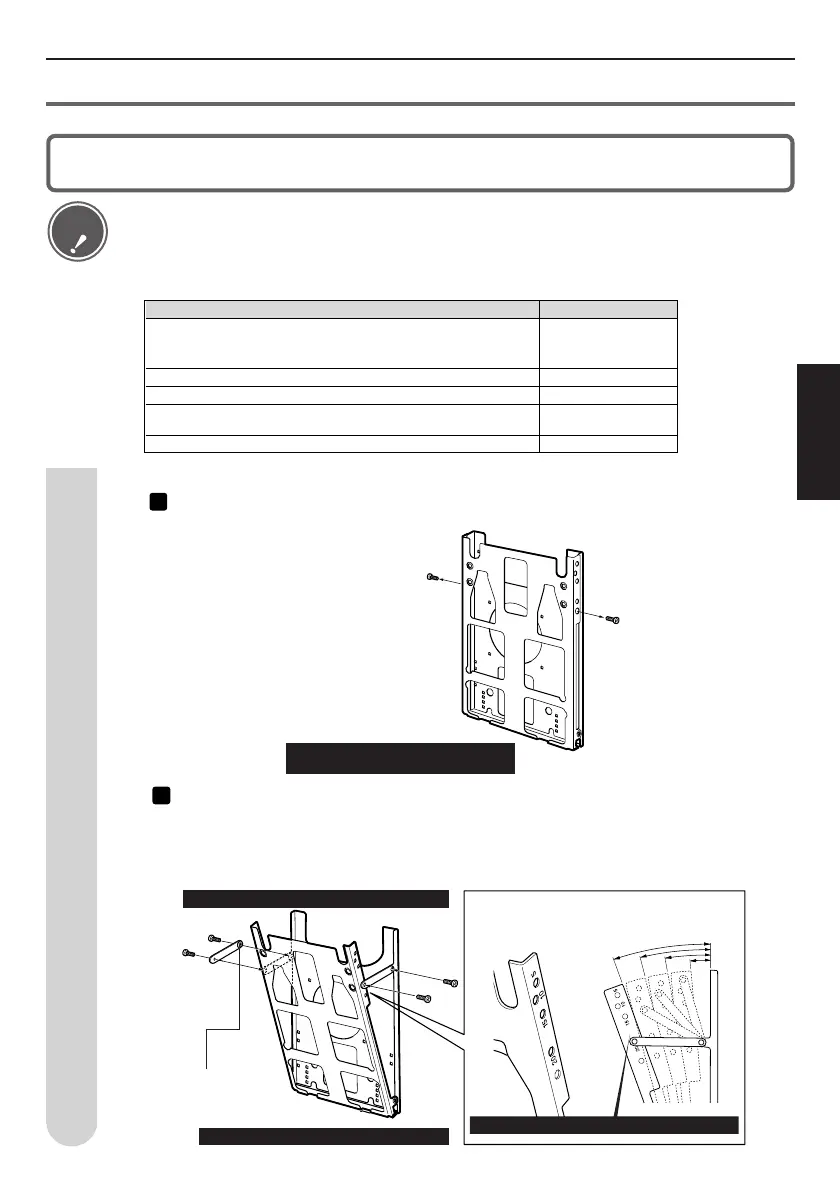

Ajustement de l'angle d'installation
1
Retirez les deux vis d'installation verticale. Ces vis sont utilisées pour ajuster l'angle.
Ajustez l'angle du support de montage au mur
2
Assemblez le support de montage au mur comme voulu, comme indiqué sur
l'illustration. (L'illustration représente un angle de 20°.) Utilisez les vis retirées à l'étape
1 (longueur M6: 15 mm x 2 vis) et les vis de longueur M6 fournies: 15 mm x 2 vis pour
fixer légèrement le support d'ajustement d'angle à l'aide de quatre vis. Serrez
fermement ces 4 vis après avoir déterminé la position du support d'ajustement d'angle.
• Lorsque vous ajustez l'angle du support de montage au mur, veillez à ne pas
vous pincer les doigts, etc.
• Il y a une limite pour l'angle qui peut être réglé selon le modèle.
Le support de montage au mur est assemblé pour une installation perpendiculaire; si vous voulez l'utiliser
pour réaliser une installation inclinée, procédez comme suit pour l'ajuster à l'angle d'installation voulu.
Réglage d'angleNom de modèle
LC-37BD5, LC-37HV4, LC-37AD2, LC-30BV5, LC-30BV3,
LC-30HV3, LC-30HV2, LC-30HV4, LC-30AD2, LC-37U5-B/-R,
LC-37L5-B/-T, LC-37W5C/K, LC-32GD4
LC-32GD2, LC-32G4
LC-30HV6, LC-30AA1, LC-30AD1*(2), LC-37AD1, LC-37HV6,
LC-37AA1, LC-37GD2, LC-37G4, LC-37GD3, LC-37GD6
LC-37GD1, LC-32GD1, LC-45GD1, LC-45GX6
LC-30AD1*(1), LC-37GD4, LC-32GD3, LC-32GD6
0˚, 5˚, 10˚
15˚, 20˚
0˚, 5˚, 10˚, 15˚
0˚, 5˚, 10˚
0˚, 5˚
0˚
Tableau de réglage d'angle
*(1) Modèles pour lesquels le marché de destination est le Japon.
*(2) Modèles pour lesquels le marché de destination est un pays. autre que le Japon.
