Sharp AN-37AG2 - Installation des Basishalters

D-4
Vergewissern Sie sich
mit Hilfe des in Schritt 1
verwendeten Senkbleis,
dass der Basishalter
genau lotrecht ist.
Mindestens
4 mm
WandWand
Zubehörteil: Basishalter
B
A
Zellophanband usw.
Montagehaken für
Wandhalter
Senkrechte
Bezugslinie
Senkrechte
Bezugslinie
Zubehörteil: Basishalter
LC-37BD5, LC-37HV4
LC-37AD1, LC-37AD2
LC-37HV6, LC-37AA1
LC-37GD1, LC-37GD2
LC-32GD1, LC-32GD2
LC-37G4, LC-32G4
LC-37U5-B/-R, LC-37L5-B/-T
LC-37W5C/K, LC-45GD1
LC-37GD4, LC-32GD4
LC-37GD3, LC-32GD3
LC-45GX6, LC-37GD6
LC-32GD6
LC-30BV5, LC-30BV3
LC-30HV3, LC-30HV2/4
LC-30AD1, LC-30AD2
LC-30HV6, LC-30AA1
Markierung A
Markierung B
Bildschirmmitte
Verwenden Sie diese Markierungen als Referenz
für die Höhenposition des Bildschirms.
Birnenförmige Schraubenlöcher
Markieren Sie die Positionen der Schraubenlöcher mit
einem Bleistift usw. an der Wand hinter dem Halter.
Richten Sie den Basishalters horizontal
und vertikal aus, bis die Schnur genau
über der vertikalen Bezugslinie liegt.

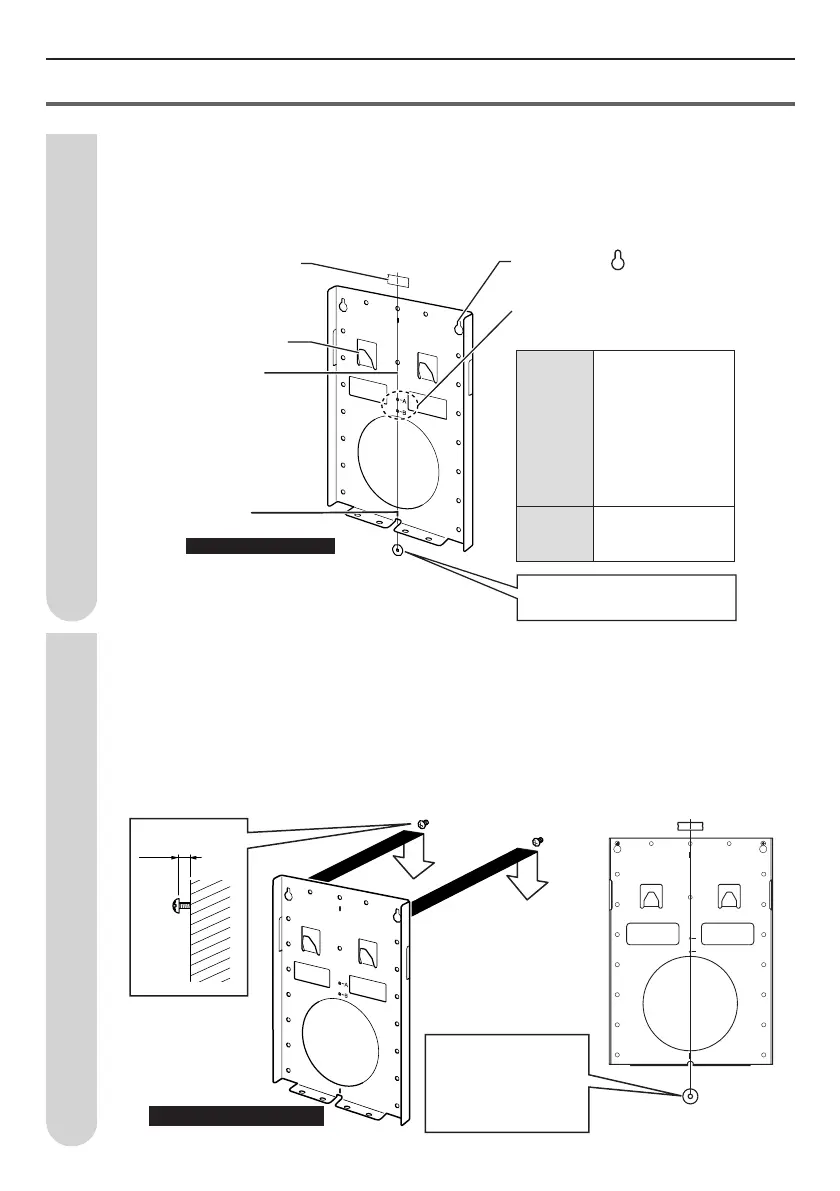

Bestimmung des Installationsorts für den Basishalter
Befestigen Sie das Senkblei mit der Schnur an der Wand, um den Basishalters genau
senkrecht auszurichten.
Markieren Sie die Positionen für die Schraubenlöcher mit einem Bleistift usw.
Installation des Basishalters
1
2
Die Schrauben provisorisch eindrehen.
Nehmen Sie den Basishalter vorübergehend von der Wand ab, und drehen Sie 2 der im
Handel gekauften Schrauben provisorisch in die an der Wand markierten
Schraubenlochpositionen ein. Die Schraubenköpfe sollten dabei mehrere Millimeter weit von
der Wand überstehen, so dass der Basishalter an die Schrauben gehängt werden kann.
Hängen Sie den Basishalter an die installierten Schrauben, prüfen Sie, dass er gerade hängt,
und ziehen Sie dann die Schrauben fest an. Befestigen Sie den Basishalter mit den im
Handel gekauften Schrauben an den restlichen Schraubenlöchern (14 bis 18 Schrauben).
