F-4
B
A
Utilisez le fil lesté par la
pièce de monnaie utilisé
à l'étape 1 pour vérifier
si le support est bien
perpendiculaire.
4 mm min.
MurMur
Pièce fournie: support à base
Pièce fournie: support à base
Position centrale de l'écran d'affichage
Utilisez ceci comme référence pour la
position de la hauteur de l'affichage.
Ruban de cellophane,
etc.
Crochets d'installation
de l'unité de support
de montage au mur
Ligne de référence
perpendiculaire
Ligne de référence
perpendiculaire
Marque A
Marque B
LC-37BD5, LC-37HV4
LC-37AD1, LC-37AD2
LC-37HV6, LC-37AA1
LC-37GD1, LC-37GD2
LC-32GD1, LC-32GD2
LC-37G4, LC-32G4
LC-37U5-B/-R, LC-37L5-B/-T
LC-37W5C/K, LC-45GD1
LC-37GD4, LC-32GD4
LC-37GD3, LC-32GD3
LC-45GX6, LC-37GD6
LC-32GD6
LC-30BV5, LC-30BV3
LC-30HV3, LC-30HV2/4
LC-30AD1, LC-30AD2
LC-30HV6, LC-30AA1
Trous de vis en forme de
A l'aide d'un crayon, etc., marquez la position
du trou de vis sur le mur derrière la fixation.
Alignez horizontalement et verticalement
jusqu'à ce que le fil soit situé en haut de la
ligne de référence verticale.

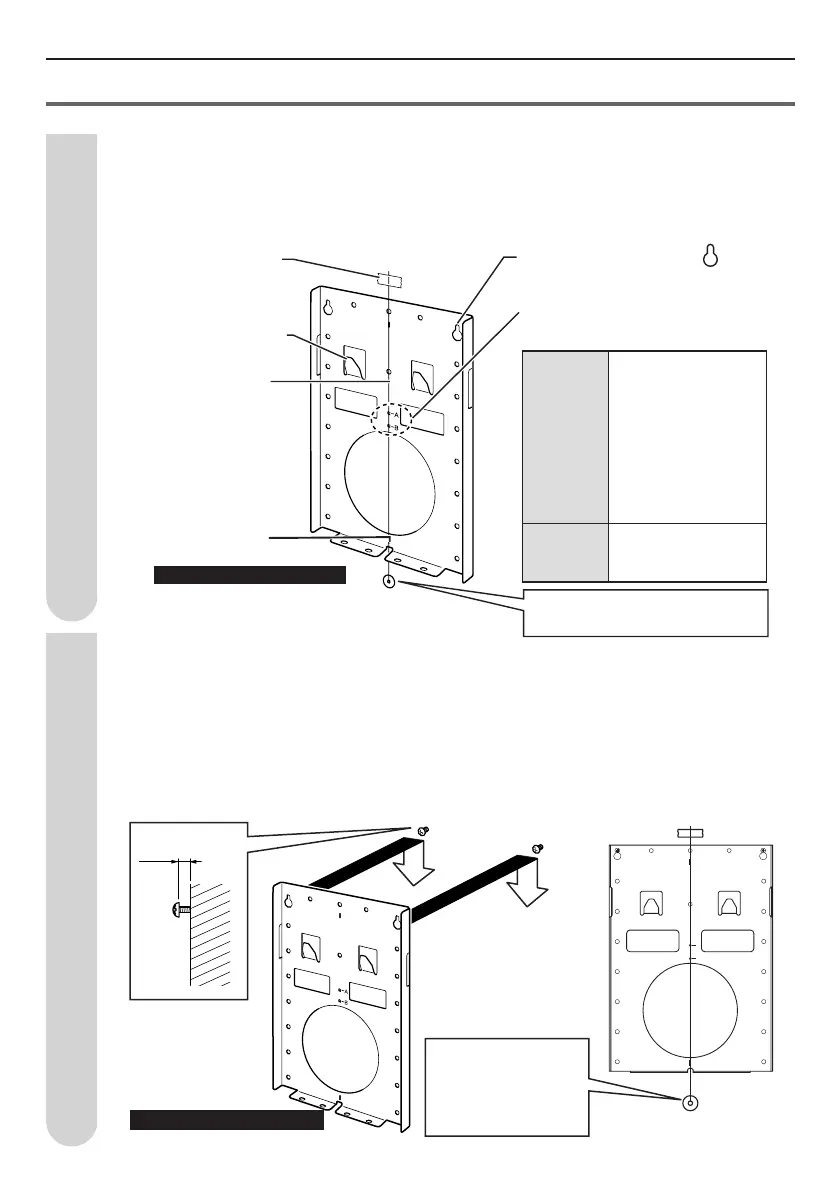

Déterminez l'emplacement auquel vous voulez installer le support à base.
Prenez le fil lesté par la pièce de monnaie percée, et alignez-le perpendiculairement à la
fixation murale.
A l'aide d'un crayon, etc., marquez les deux emplacements des trous de vis.
Installation de la fixation à support à base
1
2
Vissez légèrement les vis.
Retirez provisoirement le support à base du mur et vissez légèrement deux vis vendues
dans le commerce dans les positions de trous de vis marquées sur le mur. A ce moment,
les têtes des vis doivent dépasser de plusieurs mm hors du mur afin que vous puissiez
suspendre le support à base sur les têtes des vis. Suspendez le support à base sur les vis
installées, assurez-vous que le support ne soit pas penché vers la gauche ou vers la
droite, puis serrez fermement les vis. Fixez les vis vendues dans le commerce dans les
trous de vis restants (14 à 18 vis).
AN-37AG2F 04.8.10, 7:01 PMPage 4 AdobePageMaker6.5J/PPC
