D-5
DEUTSCH
Zubehörteil: Wandhalter
Je höher die Nummer des Schraubenlöchs (5, 10, 15,
20), desto weiter wird das LCD-Farbfernsehgerät nach
vorn geneigt. Der einstellbare Winkel ist je nach dem
Modell begrenzt.
Die Neigungseinstellarme
so anbringen, dass ihre
Distanzringe innen liegen.
Zubehörteil: Neigungseinstellarm (2 Stück)
Zubehörteile: M6-Schrauben, 15 mm Länge (2 Stück)
Zubehörteil: Wandhalter
5°
10°
15°
20°
Vorsicht

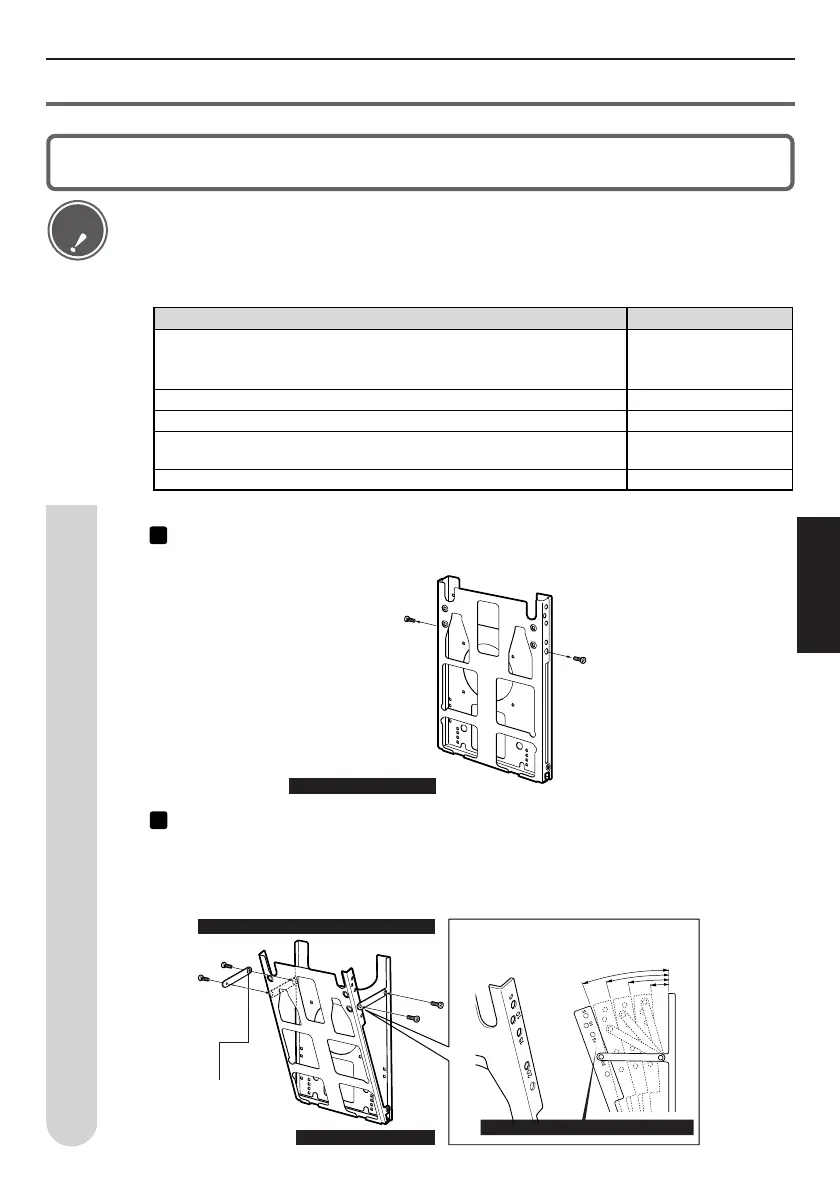

Einstellen des Installationswinkels.
Entfernen Sie die 2 Vertikal-Befestigungsschrauben. Diese Schrauben werden zur
Einstellung des Winkels verwendet.
Einstellen der Wandhalterneigung
Befestigen Sie den Wandhalter in der gewünschten Stellung, wie in der Abbildung
gezeigt. (Die Abbildung zeigt den 20°-Winkel.) Verwenden Sie die in Schritt 1 entfernten
Schrauben (M6 Länge: 15 mm x 2) und die mitgelieferten Schrauben (M6 Länge: 15
mm x 2), um die Neigungseinstellarme zu befestigen. Ziehen Sie diese 4 Schrauben
fest an, nachdem die Position der Neigungseinstellarme festgelegt worden ist.
• Achten Sie beim Einstellen der Wandhalterneigung darauf, dass Sie sich nicht die Finger
usw. klemmen.
• Der einstellbare Winkel ist je nach dem Modell begrenzt.
Der Wandhalter ist für senkrechte Installation vorgesehen. Um ihn für geneigte Installation
zu benutzen, muss der Neigungswinkel nach dem folgenden Verfahren eingestellt werden.
EinstellwinkelModellbezeichnung
LC-37BD5, LC-37HV4, LC-37AD2, LC-30BV5, LC-30BV3,
LC-30HV3, LC-30HV2, LC-30HV4, LC-30AD2, LC-37U5-B/-R,
LC-37L5-B/-T, LC-37W5C/K, LC-32GD4
LC-32GD2, LC-32G4
LC-30HV6, LC-30AA1, LC-30AD1*(2), LC-37AD1, LC-37HV6,
LC-37AA1, LC-37GD2, LC-37G4, LC-37GD3, LC-37GD6
LC-37GD1, LC-32GD1, LC-45GD1, LC-45GX6
LC-30AD1*(1), LC-37GD4, LC-32GD3, LC-32GD6
0˚, 5˚, 10˚
15˚, 20˚
0˚, 5˚, 10˚, 15˚
0˚, 5˚, 10˚
0˚, 5˚
0˚
Einstellwinkeltabelle
*(1) Modelle für den Bestimmungsmarkt Japan.
*(2) Modelle für andere Bestimmungsmärkte als Japan.
