D-26
Schrauben in der Rückwand des
LCD-Farbfernsehgerätes.
Zubehörteil: Wandhalter
Zubehörteile:
M4-Schrauben, 12 mm Länge (4 Stück)
Für Adaptermontage
Markierung B
Markierung D
Markierung C
Markierung B
(Montagebügel HV)
(Montagebügel BV)
(Montagebügel HV)
(Montagebügel BV)
Markierung D
Markierung C
• Bei Verwendung des
Montagebügels BV auf
Markierung C ausrichten.
• Bei Verwendung des
Montagebügels HV auf
Markierung D ausrichten.
6

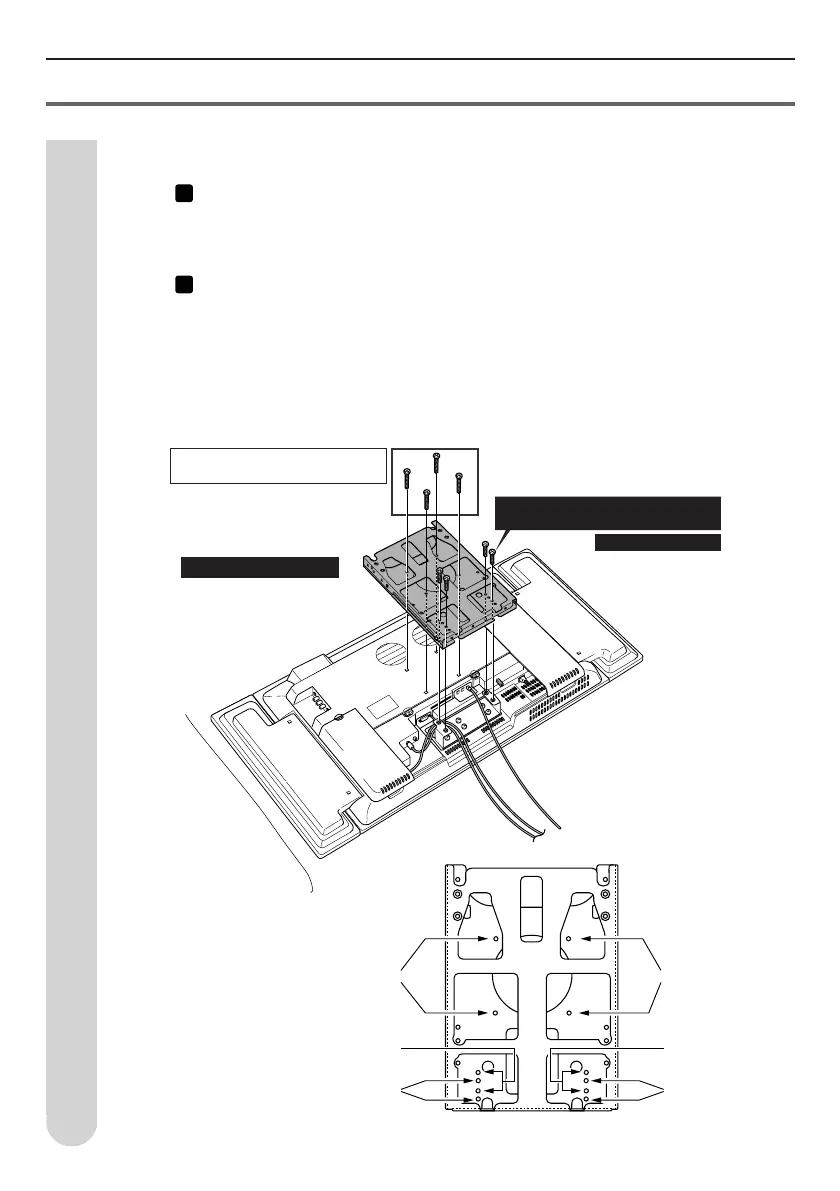

Montage des Wandhalters (Für Modell 30 inch, integrierter Typ)
(Fortsetzung)
Montage des Wandhalters
Entfernen Sie die 4 Schrauben von der Rückseite des Gerätes, und richten Sie die
Schraubenlöcher (Markierung B: 4 Stellen) des Wandhalters auf die Löcher der
entfernten Schrauben aus. Verwenden Sie die 4 entfernten Schrauben, um den
Wandhalter zu befestigen.
Richten Sie die Schraubenlöcher des Wandhalters (Markierung C bei Verwendung
des Montagebügels BV: 4 Stellen, markierung D bei Verwendung des
Montagebügels HV: 4 Stellen) auf die Schrauben des Montagebügels (4 Stellen)
aus, und befestigen Sie dann den Wandhalter mit den 4 mitgelieferten Adapter-
Befestigungsschrauben (M4 Länge: 12 mm).
