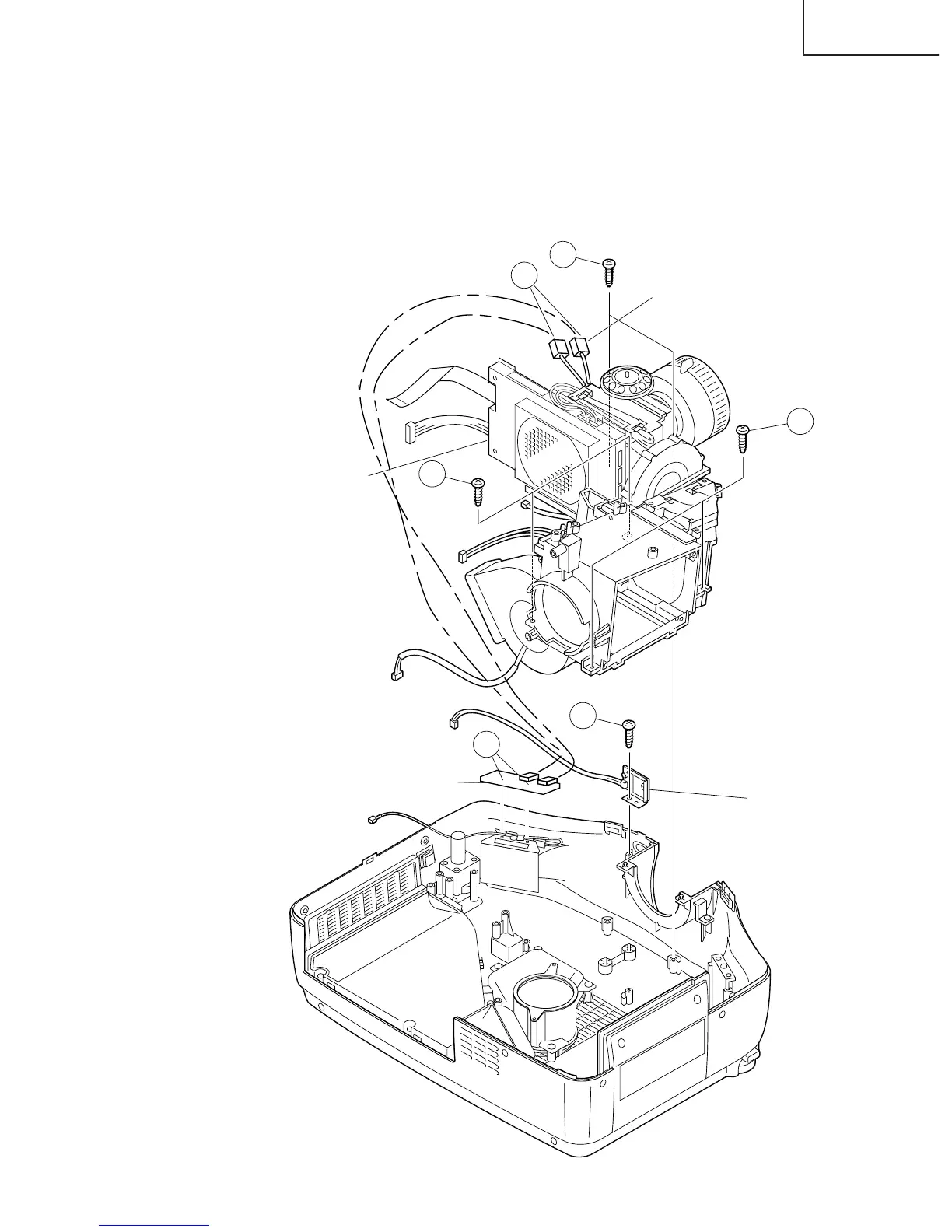

5. Ausbau der Optikmechanismus-Einheit und der R/C-Platineneinheit
12. Die Linsenanschlüsse aus der Blendentreiber-Platineneinheit trennen.
13. Die sechs Schrauben losdrehen und die Optikmechanismus-Einheit entfernen.
14. Die Schraube losdrehen und die R/C-Platineneinheit entfernen.
15. Die beiden Steckverbinder losdrehen und die Blendentreiber-Platineneinheit entfernen.
14
13
13
Optikmechanismus-Einheit
R/C-Platineneinhei
13
Linsenanschluß
Blendentreiber-Platineneinheit
15
12
