70
XV-Z12000

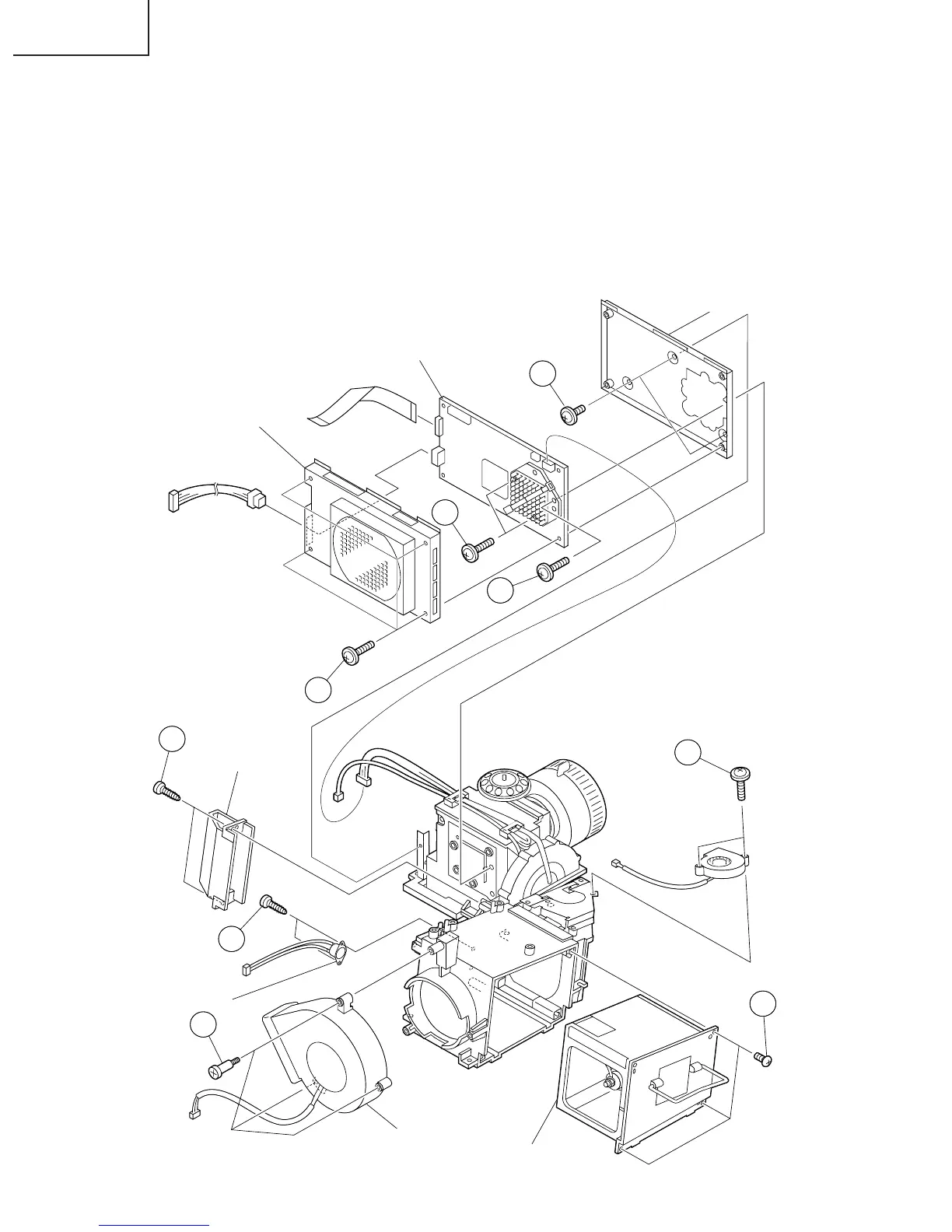

6. Ausbau von Lampeneinheit, Farbeinstellscheiben-Gebläse, Auslaßgebläse,
Luftkanal, Abschirmblech und Bildformatiererplatine
16. Die drei Schrauben losdrehen und die Lampeneinheit entfernen.
17. Die beiden Schrauben losdrehen und das Farbeinstellscheiben-Gebläse entfernen.
18. Die drei Schrauben losdrehen und das Auslaßgebläse entfernen.
19-1. Die beiden Schrauben losdrehen und das Bimetall entfernen.
19-2. Die beiden Schrauben losdrehen und den Luftkanal entfernen.
20-1. Die vier Schrauben lösen, dann die Abschirmplatte (B) abnehmen.
20-2. Die drei Schrauben losdrehen und die Bildformatiererplatine entfernen.
20-3. Die drei Schrauben losdrehen und das Abschirmblech (A) entfernen.
17
Auslaßgebläse
Bimetall
16
Lampeneinheit
18
20-1
19-1
19-2
Luftkanal
20-2
20-2
Abschirmblech (B)
Abschirmblech (A)
Bildformatiererplatine
20-3
