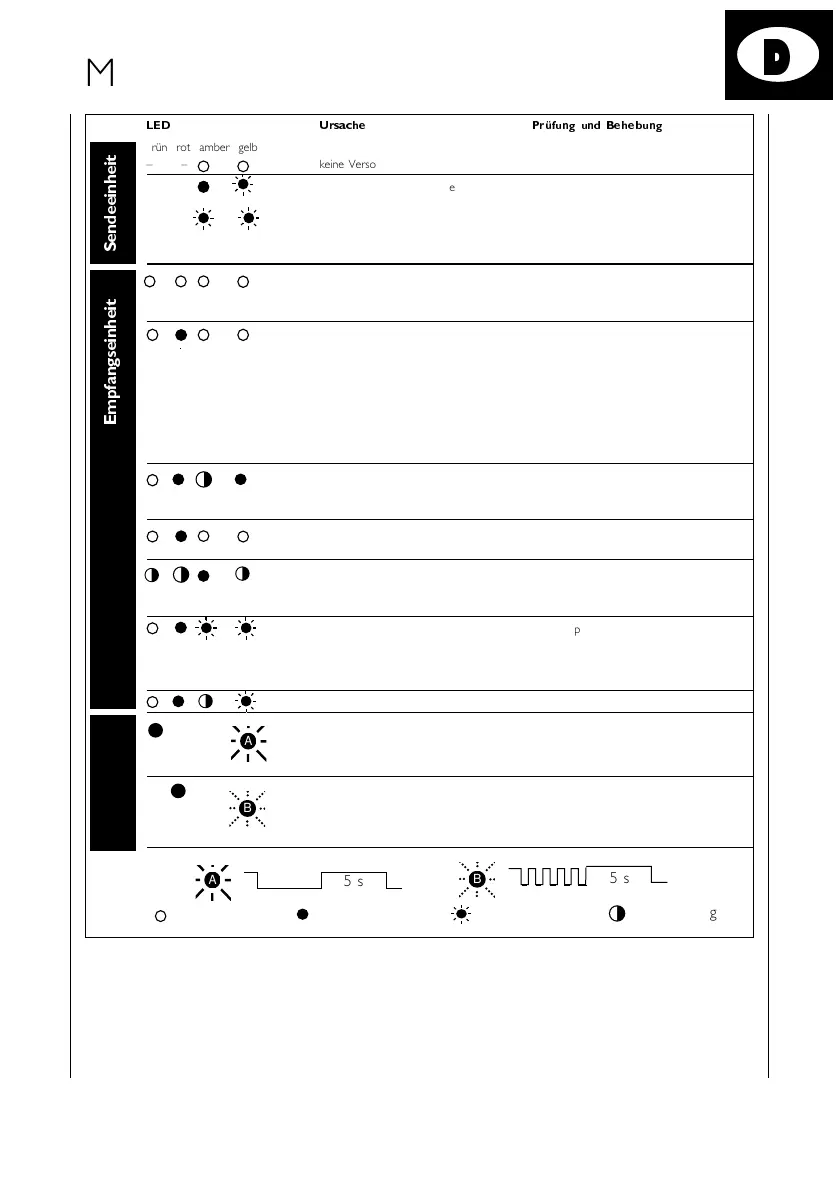

Leuchtmelder an Sendeeinheit
in Funktion
Empfangseinheit
LED Ursache Prüfung und Behebung
grün rot amber gelb
– – keine Versorgungsspannung Spannung überprüfen
– – 1/s Unterbrechung zwischen Klemme 3 und 4 Durchgang prüfen
(Testkontakt)
– – 8/s 8/s Gerät befindet sich im LOCKOUT Betriebsspannung AUS/EIN
(Fehlerzustand) MSLS austauschen
oder SICK-Service in Anspruch nehmen
keine Versorgungsspannung am Spannung am MSLE/MSLZ überprüfen
MSLE/MSLZ MSLE austauschen
oder SICK-Service in Anspruch nehmen
System dejustiert MSLE und MSLS neu ausrichten
kein Lichtempfang Empfangseinheit MSLE/MSLZ defekt MSLE/MSLZ austauschen
Testeingang MSLS unterbrochen Testung prüfen am MSLS
Schütze erreichen Ruhelage nicht Schütze überprüfen
(keine +24 V am EDM)
trotz freiem Lichtweg blinkt +24 V dauernd am RES-Eingang RES überprüfen
die gelbe LED nicht (bei Betriebs- Betriebsspannung AUS/EIN
art "mit Wiederanlaufsperre")
Nur bei Betrieb ohne Wiederanlaufsperre Schütze überprüfen
und mit Schützkontrolle: Schütze haben Für erneuten Anlauf: Lichtweg unterbrechen
nicht angezogen und wieder freigeben
+24 V dauernd an RES-Eingang RES überprüfen
(freier Lichtweg) während Betrieb Betriebsspannung AUS/EIN
System oder Umlenkspiegel dejustiert System bzw. Umlenkspiegel neu ausrichten
Frontscheibe von MSLE/MSLS/MSLZ Frontscheibe bzw. Umlenkspiegel reinigen
bzw. Umlenkspiegel verschmutzt
8/s 8/s Gerät befindet sich im LOCKOUT Betriebsspannung AUS/EIN, wird dadurch das
(Fehlerzustand) MSLE/MSLZ nicht aktiviert,
MSLE/MSLZ austauschen
oder SICK-Service in Anspruch nehmen
Befehlsgerät nicht betätigt Befehlsgerät betätigen und loslassen
defekte Muting-Anzeigelampe oder Muting-Anzeigelampe tauschen,
LED-Anzeigeleuchte verpolt angeschlossen Leistung Muting-Lampe (4 W) prüfen,
(freier Lichtweg) Anschluss LED-Anzeigeleuchte prüfen
defekte Muting-Anzeigelampe oder Muting-Anzeigelampe tauschen,
LED-Anzeigeleuchte verpolt angeschlossen Leistung Muting-Lampe (4 W) prüfen,
(Lichtweg unterbrochen) Anschluss LED-Anzeigeleuchte prüfen
