10
MSL coded version
8 007 898/O369/05-04-04 Betriebsanleitung • MSL cod. © SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
3.2 Elektrische
Installation
3.2.1 Anschluss von Sende-
und Empfangseinheit
Die
Bilder 4 bis
8
im Anhang zeigen das
Anschlussschema von Sende- und Emp-
fangseinheit des MSL.
Die Testeingänge 3 und 4 der Sende-
einheit sind bei Auslieferung nicht über-
brückt. Am Testeingang (MCC = ma-
chine control contact) wird ein Öffner der
Maschinensteuerung angeschlossen. Die
Testung wird bei einer Mindestöffnungs-

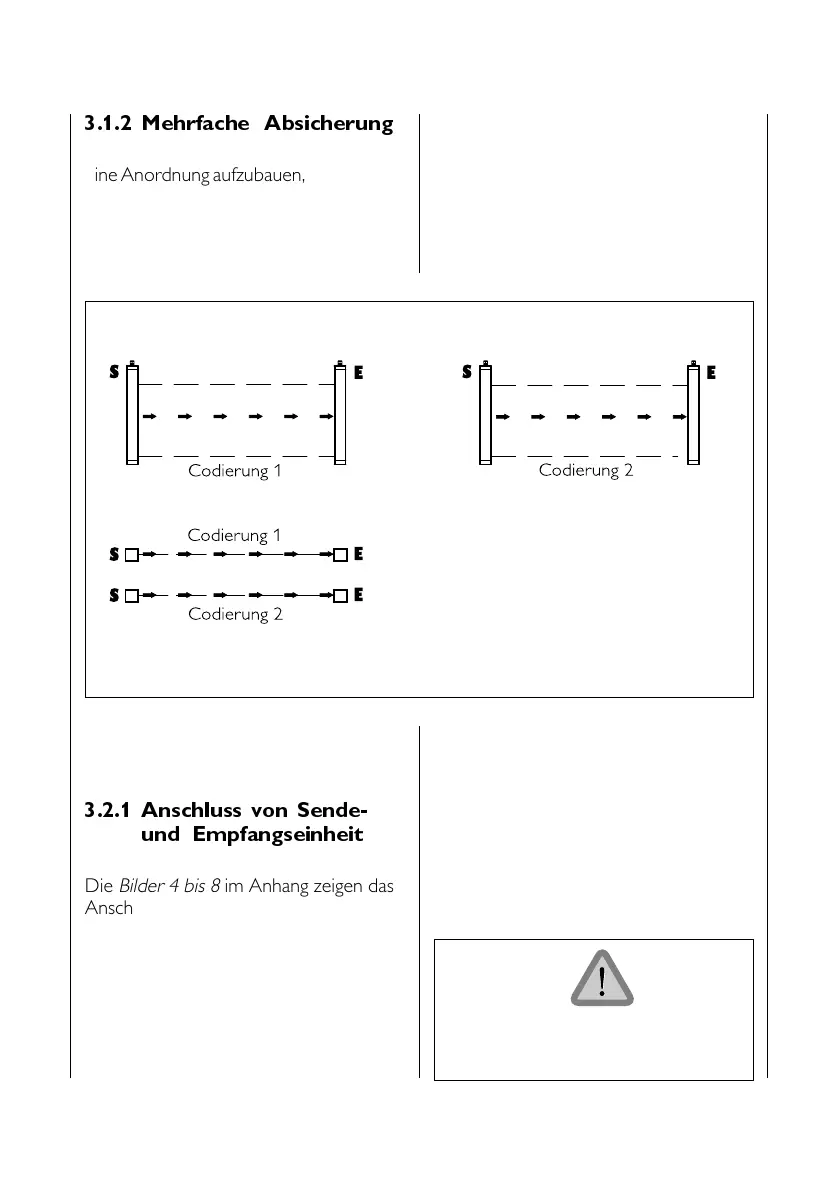

3.1.2 Mehrfache Absicherung
Die Strahlcodierung bietet die Möglichkeit,
eine Anordnung aufzubauen, bei der sich
die Geräte normalerweise beeinflussen
würden (
). Sie verhindert außerdem
Beeinflussung durch Fremdlichtquellen
(z. B. Schweißfunken).
zeit des Öffners von 100 ms ausgelöst.
Der Testzeitpunkt muss durch die
Maschinensteuerung in der Phase einer
ungefährlichen Bewegung durchgeführt
werden.
Der Testeingang darf ausschließlich im be-
schriebenen Sinne verwendet werden.
