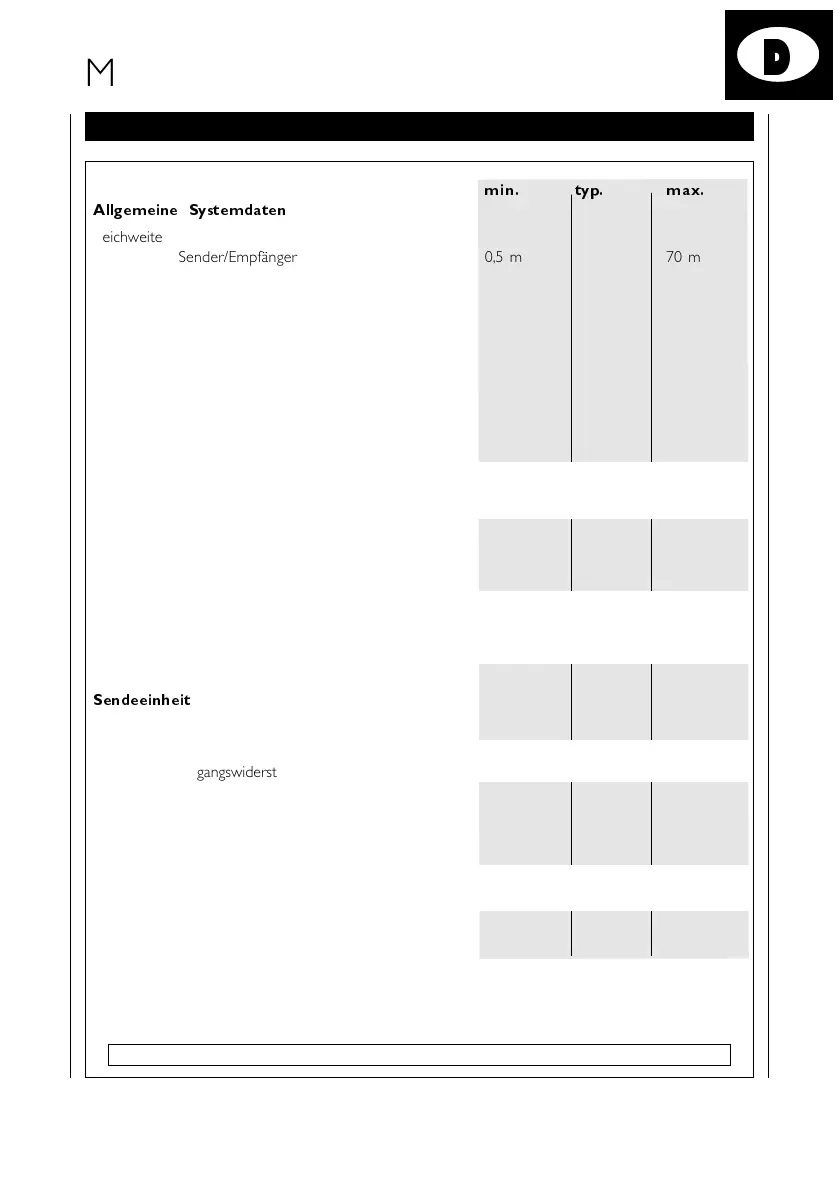

6 Technische Daten
Spannungsangaben in DC • Bezugspunkt für die Messwerte: Gerätestecker
min. typ. max.
Allgemeine Systemdaten
Reichweite
Sender/Empfänger 0,5 m 70 m
MSLZ 01-250 mit PSK 45 0 m 7,5 m
MSLZ 01-250 mit PSZ 01-1501 0 m 6,1 m
MSLZ 01-240 mit PSK 45 0 m 4,5 m
MSLZ 01-240 mit PSZ 01-1401 0 m 4,5 m
MSLZ 02-203 mit PSK 45 0 m 4,5 m
MSLZ 02-203 mit PSZ 01-1401 0 m 4,5 m
MSLZ 02-203 mit PSZ 02-1011 S 01 0 m 4,5 m
Strahlabstand 50 mm 500 mm
Auflösung, typabhängig 73 mm
Schutzklasse I
Schutzart IP 65
Versorgungsspannung U
V
19,2 V 24 V 28,8 V
Restwelligkeit
1
) 2,5 V
SS
Spannung bei Netzausfall (20 ms) 18 V
Synchronisation optisch, ohne separate
Synchronisationsleitung
Einschaltzeit nach Anlegen der Versorgungsspannung
von Empfänger und Sender 0,8 s
Sendeeinheit
Testausgang U
V
– 1,4 V
Testeingang
Eingangswiderstand (HIGH) 2,4 kW (gegen 0 V)
Sender inaktiv (Test) 0 V 5 V
Sender aktiv 17,8 V U
V
Reaktionszeit auf Test 90 ms 100 ms
Öffnungszeit Öffner 100 ms
Wellenlänge 880 nm
Leistungsaufnahme
MSLS 7 W
MSLZ 12 W
Gewicht (für MSLS 03-140) 3,14 kg
