MSL coded version
8 007 898/O369/05-04-04 Driftsinstruksen • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alle retter forbeholdes
3 Installasjon
3.1 Mekanisk feste
Sender- og mottakerenheten festes ved
hjelp av en stiv eller en svingbar feste-
brakett (bilde 2 , tillegg ) . Brakettene festes
på sender og mottaker (evt. med ekstra
modul) med en skyvemutter i profilene.
Posisjonering må foretas etter målskissen
(bilde 3 , tillegg ) .

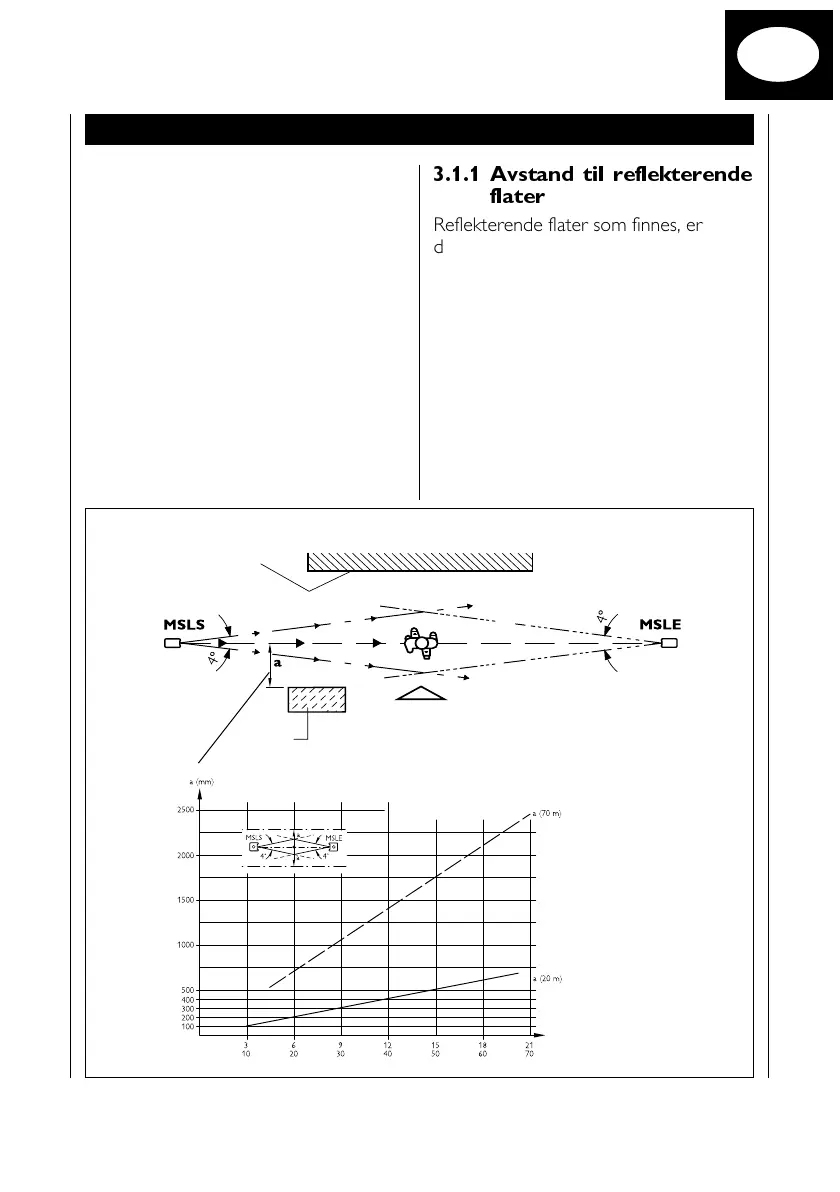

3.1.1 Avstand til reflekterende
flater
Reflekterende flater som finnes, er
deponert eller montert innenfor
lyskjeglen kan føre til at strålen avbøyes
og derved at et hinder ikke blir
oppdaget.
Det må derfor overholdes en minimum
avstand a fra reflekterende gjenstander
til den optiske aksen (rettlinjet
forbindelse MSLS/MSLE) (bilde nede) .
Avstanden a er avhengig av den
henholdsvise avstanden mellom sender-
og mottakerenhet.
Grense
farekilde
Distanse i m
Reflekterende
flate
