275
S
MSL coded version
8 007 898/O369/05-04-04 Bruksanvisning • MSL cod. © SICK AG • Industrial Safety Systems • Tyskland • Alla rättigheter förbehålles
Räckvidd från 15 till 70 m
Räckvidd från 0,5 till 18 m
Byglingen mellan 5 och 6 skall göras pa kopplingsplinten (när kabelgenomföring
och Hirschmann-kontakt används) eller i kabelkontakten (när Interconnectron-
eller Harting-kontakt används).
*) reserverad, använd inte
24 V DC driftspänning +24 V
0 V 0 V
Test testanslutning
RW räckviddsinställning
PE Skyddsjord
OSSD1 säkerhetsutgång 1
OSSD2 säkerhetsutgång 2
RES ingång för Återställningsknapp
EDM reläkontrollingång
OWS utgång för
nedsmutsningsindikering
Vid användning av Interconnectron-kontaktdon
(
figur 6
, bilaga), använd endast säkra
elkomponenter som är godkända enligt VDE
551.
Materialändring
För att säkerställa ESD-säkerheten har
materialet i anslutnings-utrymmet ändrats
till metall.
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
n. c. *)
n. c. *)
0 V
PE
➞
1
3
4
5
6
2
7
+24 VDC
Test ➞
Test
0 V
PE
➞
Anslutningarna har följande funktioner:

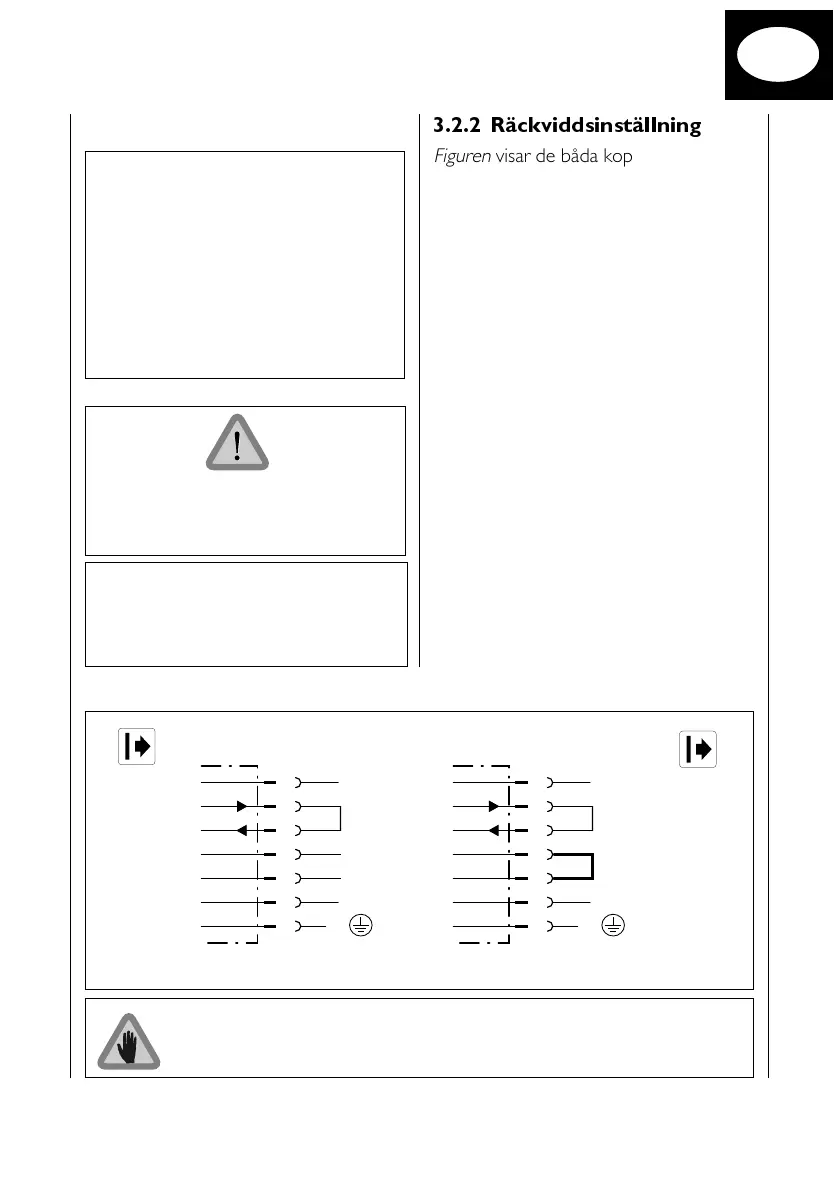

3.2.2 Räckviddsinställning
Figuren
visar de båda kopplings-
alternativen på sändarenheten för olika
räckvidder.
241967_MSLcv_S_3 ok.p65 10.12.04, 11:38275
