MSL coded version
3.2 Elektrische installatie
3.2.1 Aansluiting van zender
en ontvanger
De afbeeldingen 4 t/m 8 in de bijlage
tonen het aansluitingsschema van de
zender en de ontvanger van de MSL.
De testingangen 3 en 4 van de zender
zijn bij de levering niet overbrugd. Een
verbreekcontact van de machinebesturing
wordt aangesloten op de testingang
(MCC = Machine Control Contact). De
testprocedure treedt in werking als het

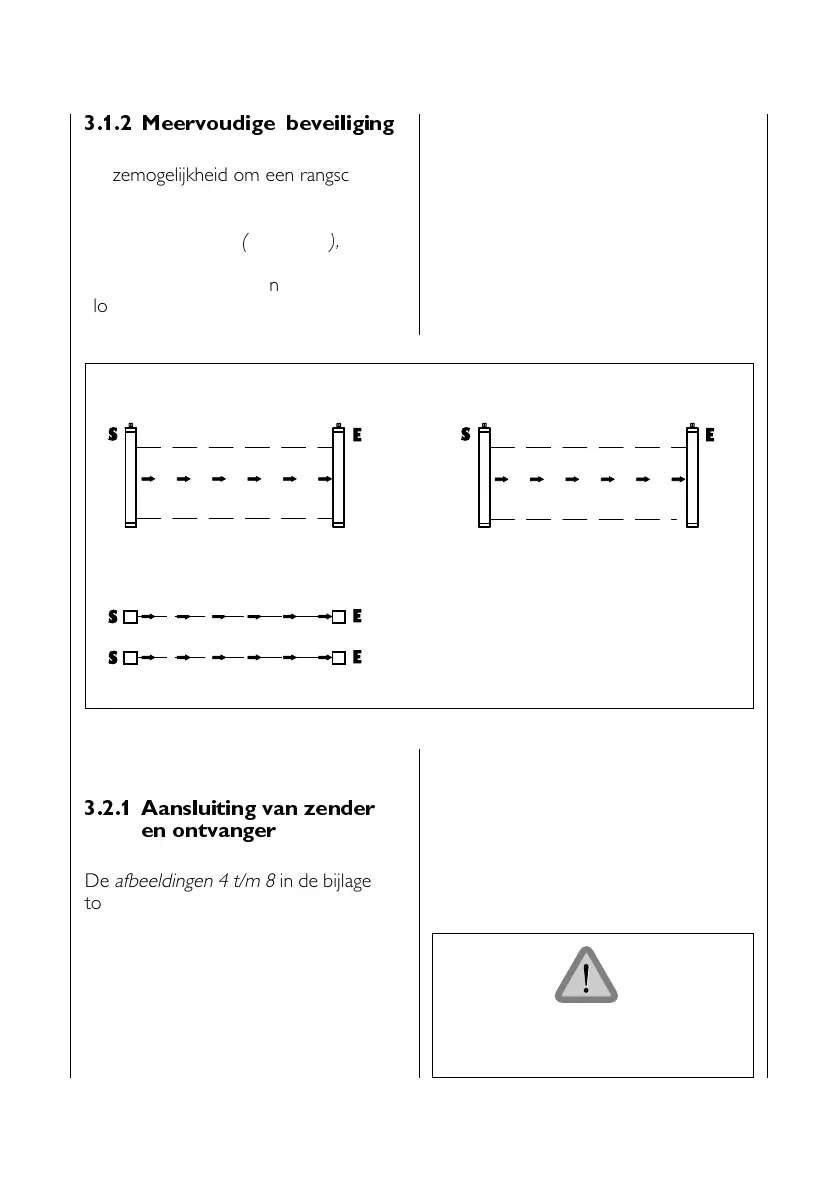

3.1.2 Meervoudige beveiliging
De straalcodering biedt een elegante
keuzemogelijkheid om een rangschikking
op te bouwen, waarbij de apparaten, die
zich normaal gesproken wederzijds
zouden beïnvloeden ( Afbeelding ),
probleemloos blijven functioneren.
Zij verhindert bovendien de beïn-
vloeding door vreemde lichtbronnen
(bijv. lasvonken).
verbreekcontact voor tenminste 100 ms
wordt aangestuurd.
De test moet worden uitgevoerd op
een moment dat geen gevaarlijke situatie
kan ontstaan.
De testingang mag uitsluitend voor de
controle van de uitgesloten
schakelementen worden gebruikt.
Codering 1
Codering 1
Codering 2
Codering 2
