SICK WLG4S - Hinweise zum Anschluss

■
Die aufgesteckten Leitungen an den Anschlüssen sind verschraubt.
Bei Nichteinhaltung ist die IP-Schutzart für das Gerät nicht gegeben!
5.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Hinweise zum Anschluss
Betrieb im Standard-I/O-Modus:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf www.sick.com unter der Artikelnum‐
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
•
BN = braun
•
WH = weiß
•
BU = blau
•
BK = schwarz
•
Q/Q = Digitalausgang
•
C = IO-Link
•
MF = Mulitfunktionsein-/ausgang
•
L+ = Versorgungsspannung (U
V
)
•
M = Masse
DC: 10 ... 30 V DC, siehe "Technische Daten", Seite 22

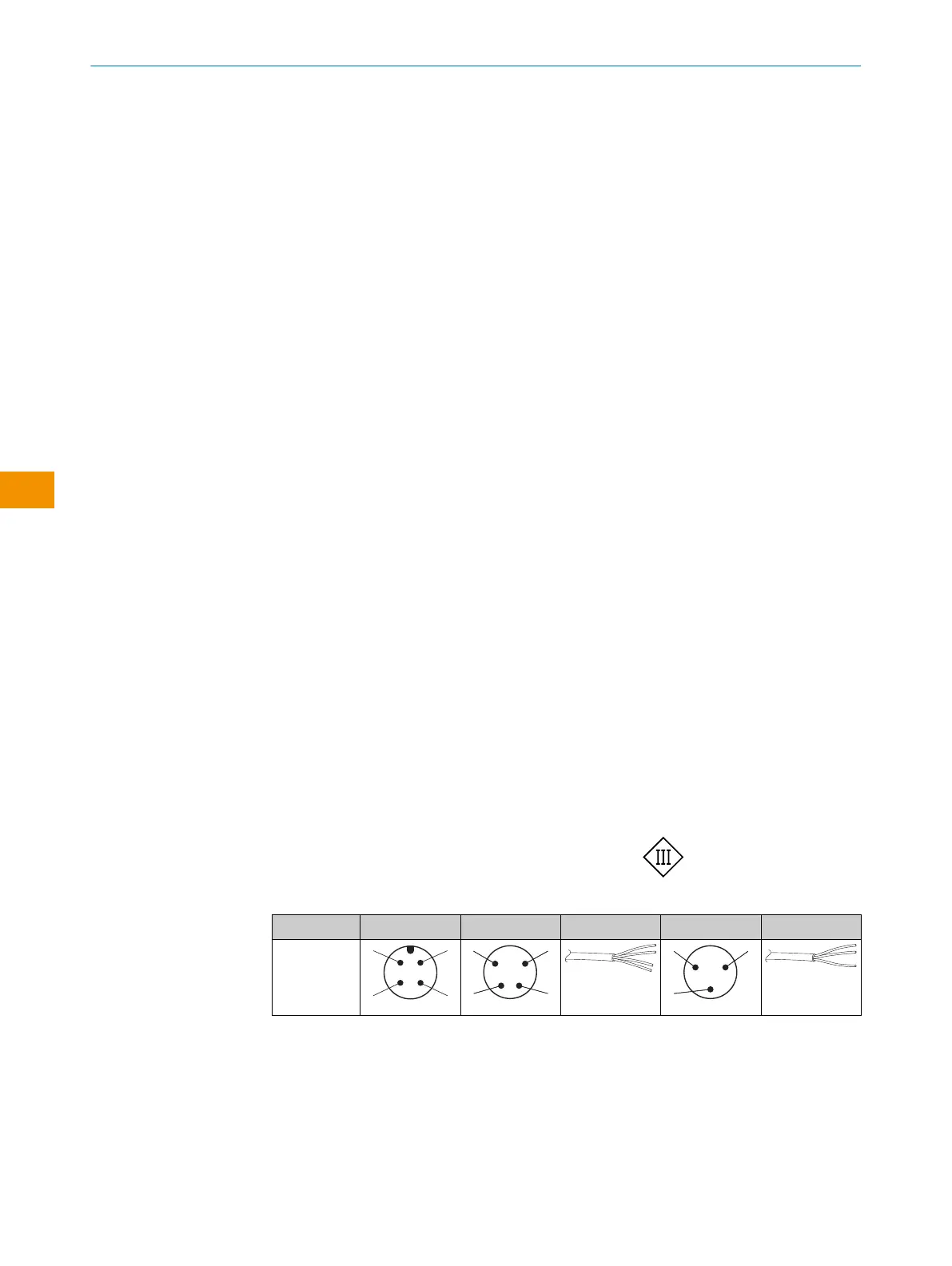

Tabelle 2: Electrical connection
Wxx4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0.14mm
2
AWG26
4
3 1
0.14mm
2
AWG26
