Le SICK Product ID est composé du nom de l’hôte pid.sick.com, de la référence (P/N) et
du numéro de série (S/N), chacun séparé par un tiret.
Le SICK Product ID est indiqué sous forme de texte ou de QR-code sur la plaque
signalétique et/ou sur l’emballage.

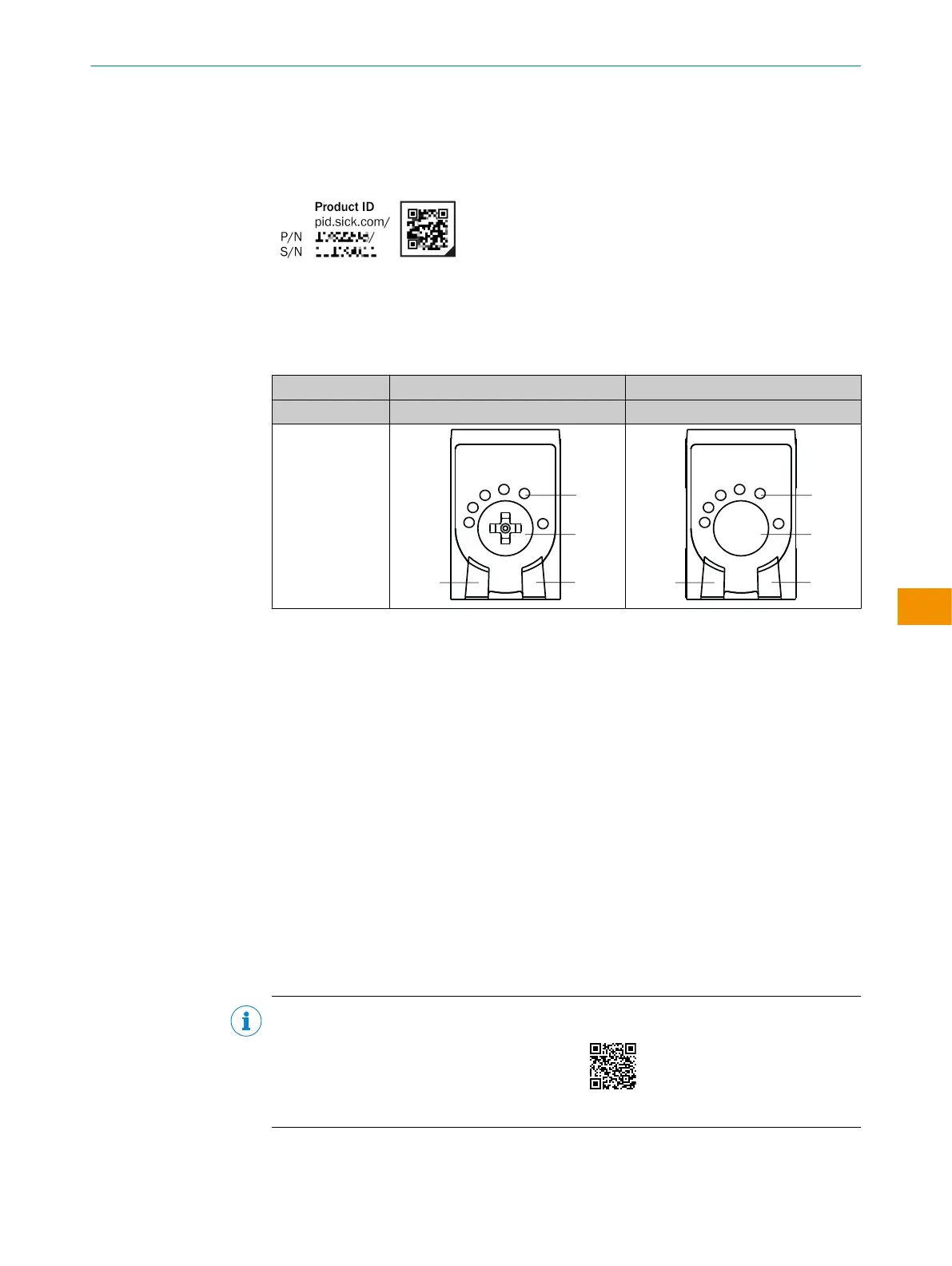

Illustration 1: SICK Product ID
3.2 Éléments de commande et d’affichage
Tableau 1: Éléments de commande et d’affichage
WLG4SP- xxxxxx20A00 xxxxxx30A00
Bouton poussoir rotatif Bouton d’apprentissage
3
1
2
4
3
1
2
4
1
LED verte: tension d’alimentation active
2
LED jaune: état réception de lumière
3
Bouton poussoir rotatif: réglage du mode et de la sensibilité / Bouton de Teach: réglage
de la sensibilité
4
BluePilot bleu: choix du mode
3.3 Fonction MultiMode
Le capteur avec fonction MultiMode dispose de différents modes de fonctionnement qui
peuvent être réglés via le bouton combiné pousser ou tourner et IO-Link:
1 Objets ultra transparents
2 Objets semi-transparents
3 Objets non transparents
4 Bouteilles/Plateaux
5 Contrôle du déchirement de film
6 Manuel (réglage spécifique via IO-Link)
Grâce aux différents modes de fonctionnement, le capteur est réglé de manière opti‐
male pour les différents objets et applications.
REMARQUE
Vous trouverez le réglage des modes de fonctionnement et les procédures d'apprentis‐
sage correspondantes dans le tutoriel suivant:
https://video.sick.com/media/t/0_cxzr6xi1
