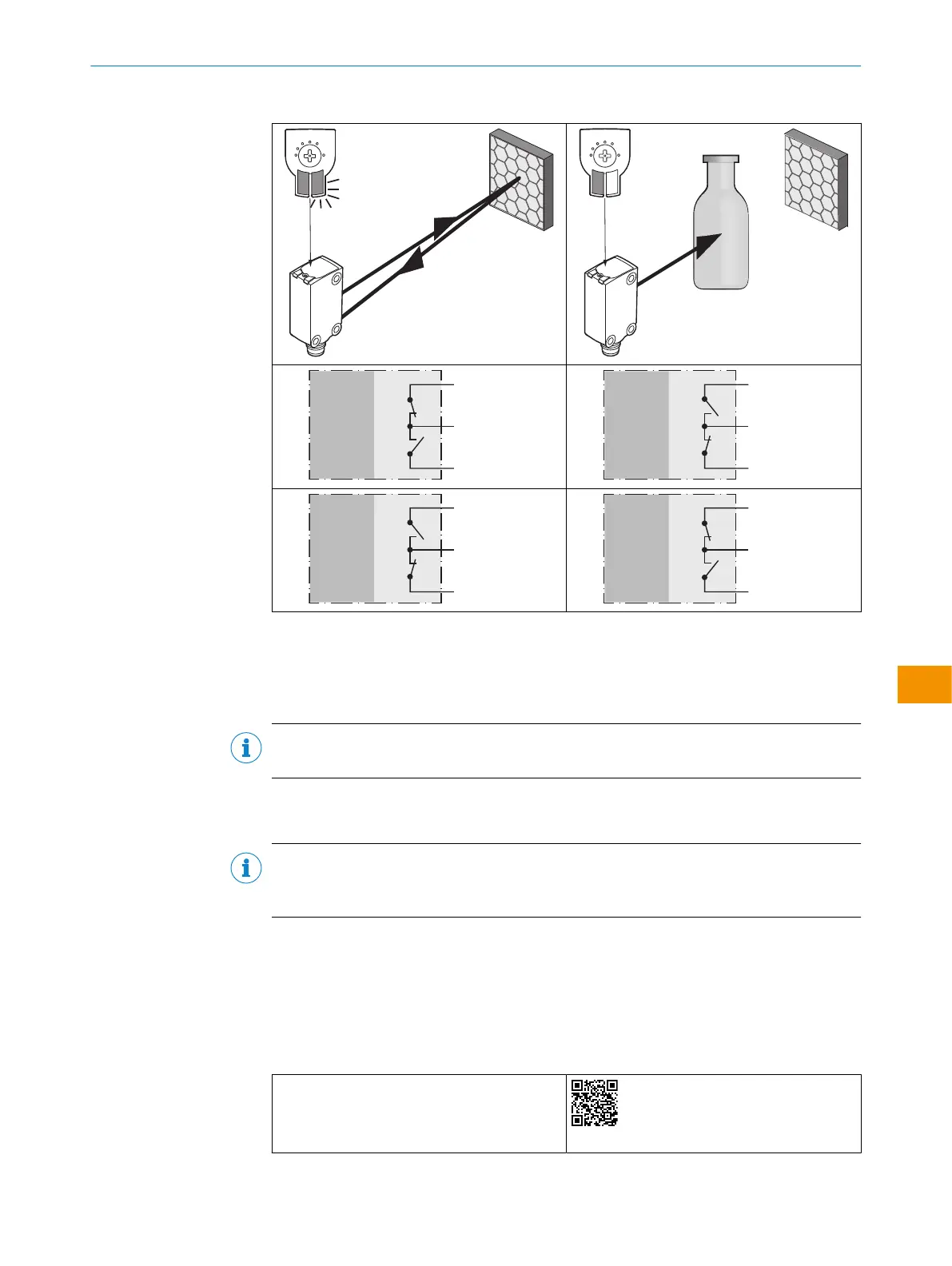

表 5: プッシュプル、PNP、NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 IO-Link モードでのセンサの統合
この製品を IO-Link モードで使用するには、適切な IO-Link Master に接続する必要が
あります。それを介して制御システムへの更なる統合が行われます。
メモ
IO-Link Master と IO-Link Device 間のケーブル長: 最大 20m。
統合の詳細については、IO-Link の詳細説明をご覧ください: テクニカルインフォメ
ーション: 光電スイッチ、SICK Smart Sensor/IO-Link。
メモ
この製品が IO-Link Master に正常に接続されると、緑色の (Power) LED が点滅し、マ
スタととデバイス間の IO-Link 通信が機能していることが示されます。
6
コミッショニング
6.1 動画
以下のチュートリアルにセンサのコミッショニング方法が示されています:
表 6: 動画の概要
MultiMode 動作モードの選択とセンサのティ
ーチイン
https://video.sick.com/media/t/0_cxzr6xi1
取扱説明書
80282151N09/2024-03-12 | SICK 取 扱 説 明 書 | WLG4S
139
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
