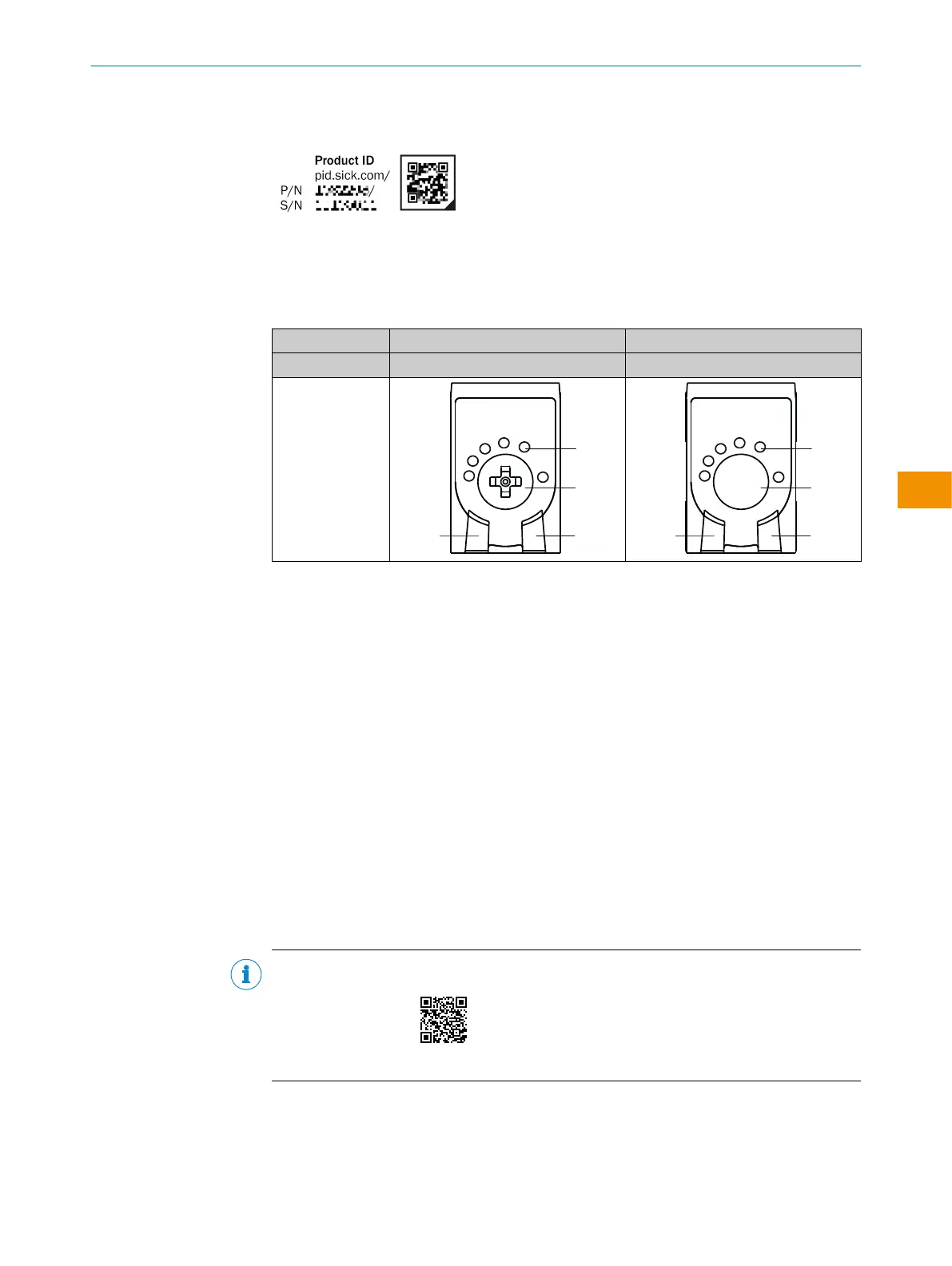

SICK WLG4S - Bedien- und Anzeigeelemente

Die SICK Product ID ist als Text und QR-Code auf dem Typenschild und / oder auf der
Verpackung abgebildet.
Abbildung 1: SICK Product ID
3.2 Bedien- und Anzeigeelemente
Tabelle 1: Bedien- und Anzeigeelemente
WLG4SP- xxxxxx20A00 xxxxxx30A00
Drück-Dreh-Element Teach-in-Taste
3
1
2
4
3
1
2
4
1
Grüne LED: Versorgungsspannung aktiv
2
Gelbe LED: Status Lichtempfang
3
Drück-Dreh-Element: Einstellung von Modus und Empfindlichkeit / Teach-Taste: Einstel‐
lung der Empfindlichkeit
4
BluePilot blau: Moduswahl
3.3 MultiMode-Funktion
Der Sensor mit MultiMode-Funktion verfügt über verschiedene Betriebsarten, die über
das Drück-Dreh-Element und IO-Link eingestellt werden können:
1 Hoch-transparente Objekte
2 Semi-transparente Objekte
3 Nicht-transparente Objekte
4 Flaschen / Trays
5 Folienrisskontrolle
6 Manuell (spezifische Einstellung via IO-Link)
Mit den unterschiedlichen Betriebsarten ist der Sensor auf die unterschiedlichen
Objekte und Aufgaben optimal eingestellt.
HINWEIS
Die Einstellung der Betriebsarten und die zugehörigen Teach-in-Prozeduren finden Sie
in folgendem Tutorial:
https://video.sick.com/media/t/0_cxzr6xi1
3.4 Kommunikationsschnittstelle IO-Link
Das Produkt verfügt über die Kommunikationsschnittstelle IO-Link.
Die IO-Link Kommunikation ist ein Master-Device-Kommunikationssystem.
