SICK WLG4S - Desenhos Dimensionais

saída digital
WLG4S
Corrente de saída I
max.
≤ 100 mA
Circuitos de proteção A, B, C, D
1)
Tempo de resposta ≤ 500 μs
2)
Frequência de comutação 1000 Hz
3)
1)
A = conexões protegidas contra inversão de pólos U
B
B = Entradas e saídas protegidas contra polaridade inversa
C = Supressão de impulsos parasitas
D = Saídas protegidas contra sobrecorrente e curto-circuito
2)
Tempo de funcionamento do sinal com carga ôhmica
3)
Com proporção sombra/luz 1:1
Dados mecânicos
WLG4S
Tipo de proteção IP66, IP67
Temperatura ambiente, operação –40 °C... +60 °C

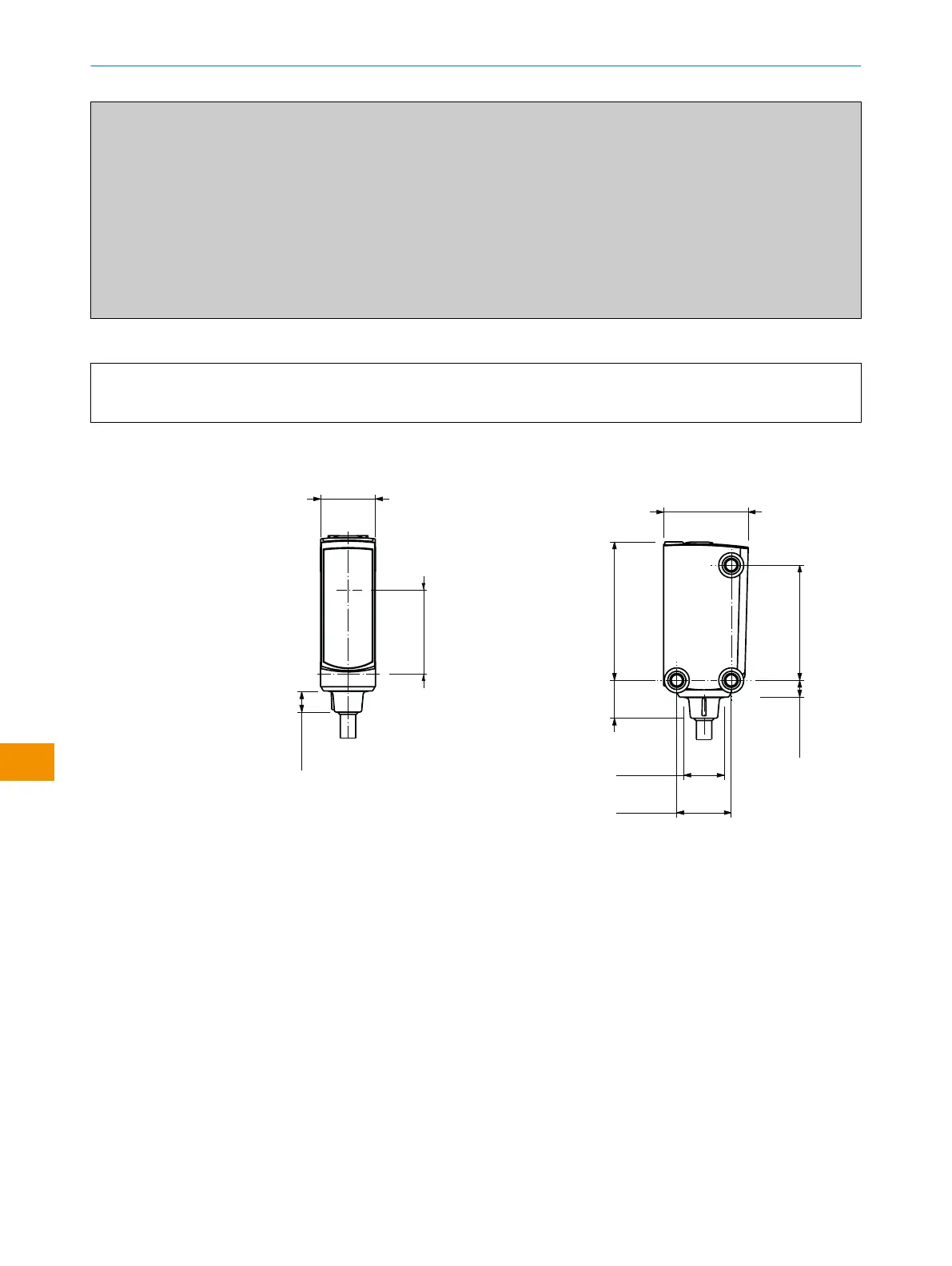

11.2 Desenhos dimensionais
4
3
8.4 (0.33)
8.9 (0.35)
3
3
1
4.7 (0.18)
2
18.6 (0.73)
12.1 (0.48)
18.6 (0.73)
30.5 (1.2)
25.4 (1)
3.7
(0
.
1
5)
12 (0.47)
Figura 16: WLA4S, conexão de linha
1
Centro do eixo do sistema óptico
2
Conexão
3
Rosca de fixação M3
4
Elementos de indicação e ajuste
