SICK WLG4S - Plans Cotés

Données électriques
WLG4S
Tension d'alimentation U
B
DC 10 ... 30 V
1)
Ondulation résiduelle ≤ 5 VSS
Consommation électrique 25 mA
2)
Classe de protection III
1)
Valeurs limites du raccordement
U
B
de l’ondulation résiduelle max. 5V
SS
2)
Sans charge. Pour U
B
= 24V.
sortie numérique
WLG4S
Courant de sortie I
max.
≤ 100 mA
Protections électriques A, B, C, D
1)
Temps de réponse ≤ 500 μs
2)
Fréquence de commutation 1000 Hz
3)
1)
A = raccordements U
B
protégés contre les inversions de polarité
B = entrées et sorties protégées contre les inversions de polarité
C = Suppression des impulsions parasites
D = sorties protégées contre les courts-circuits et les surcharges
2)
Temps de propagation du signal sur charge ohmique
3)
Pour un rapport clair/sombre de 1:1
Données mécaniques
WLG4S
Indice de protection IP66, IP67
Température ambiante de fonctionnement –40 °C... +60 °C
11.2 Plans cotés
4
3
8.4 (0.33)
8.9 (0.35)
3
3
1
4.7 (0.18)
2
18.6 (0.73)
12.1 (0.48)
18.6 (0.73)
30.5 (1.2)
25.4 (1)
3.7
(0
.
1
5)
12 (0.47)

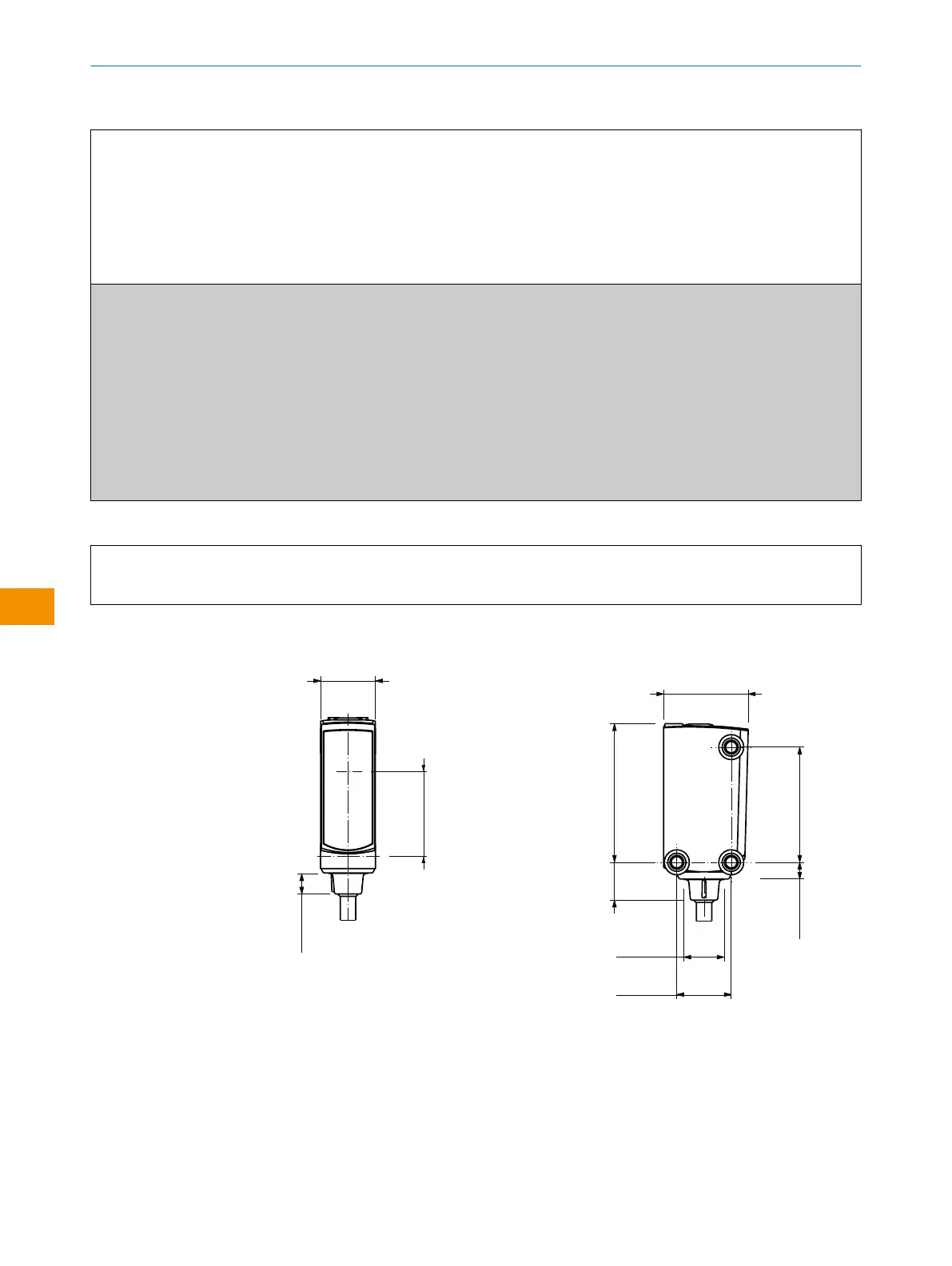

Illustration 16: WLA4S, raccordement de câble
1
Centre de l’axe optique
2
Raccordement
3
Taraudage M3
4
Éléments d’affichage et de réglage
