1...3 sec.
1
2
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5

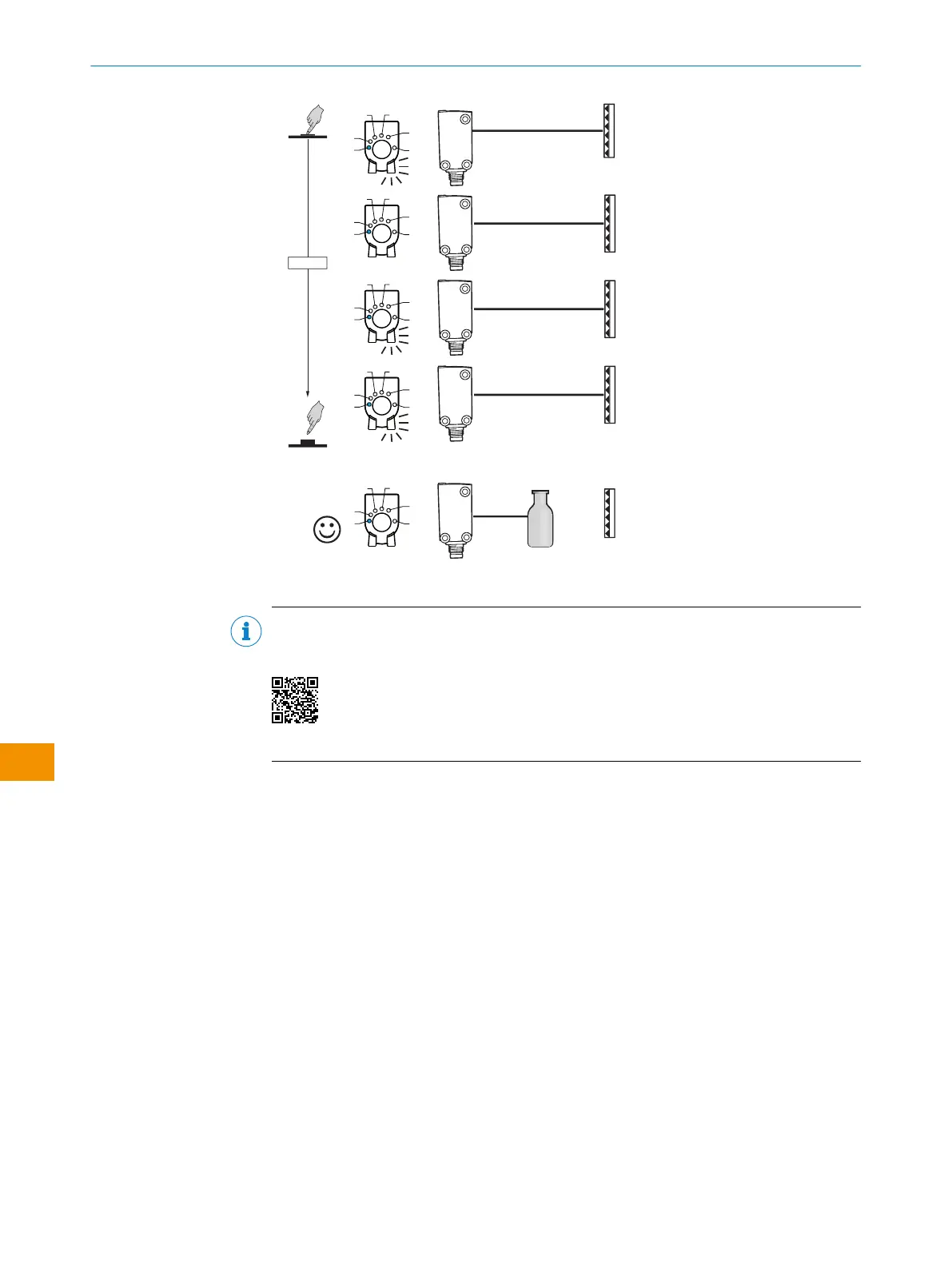

Figura 15: Ajuste por meio da tecla teach-in
NOTA
A seleção dos modos operacionais MultiMode e os procedimentos de teach-in associa‐
dos são mostrados no tutorial a seguir:
https://video.sick.com/media/t/0_cxzr6xi1
6.5 Ajuste via IO-Link
Além do ajuste manual no dispositivo, o sensor também pode ser ajustado via IO-Link.
O ajuste via IO-Link pode ser feito de duas maneiras:
•
Ajuste por meio da SiLink-Box (software necessário: SOPAS ET da SICK)
Para fazer isso, conecte o sensor a um computador via USB usando a SiLink-Box.
•
Ajuste por meio de um IO-Link Master (CLP), por exemplo, SIG350
Com o programa SOPAS ET (SICK Engineering Tool com orientação gráfica para o
usuário e visualização conveniente), os produtos conectados podem ser testados e
parametrizados de forma rápida e conveniente.
Detalhes sobre o ajuste podem ser encontrados na descrição detalhada do IO-Link:
Informações técnicas: sensores fotoelétricos, SICK Smart Sensors/IO-Link.
6.6 Funções adicionais
Alarme: operação com recepção luminosa no valor-limite
Saída de alarme: o sensor (WLG4S) tem uma saída de pré-aviso de falha que sinaliza
quando o sensor está funcionando apenas de forma limitada. O LED amarelo pisca.
Isso pode ser o resultado de alinhamento incorreto, superfície(s) óptica(s) contami‐
MANUAL DE INSTRUÇÕES
196
M A N U A L D E I N S T R U Ç Õ E S | WLG4S 80282151N09/2024-03-12 | SICK
Sujeito a alteração sem aviso prévio
