SICK WLG4S - Disegni Dimensionali

uscita digitale
WLG4S
Corrente di uscita I
max.
≤ 100 mA
Commutazioni di protezione A, B, C, D
1)
Tempo di reazione ≤ 500 μs
2)
Frequenza di commutazione 1000 Hz
3)
1)
A = U
V
-Allacciamenti protetti dall'inversione di polarità
B = entrate e uscite protette da polarità inversa
C = Soppressione impulsi di disturbo
D = uscite protette da sovracorrente e da cortocircuito.
2)
Durata segnale con carico ohmico
3)
Con rapporto chiaro / scuro 1:1
Dati meccanici
WLG4S
Tipo di protezione IP66, IP67
Temperatura ambiente di funzionamento –40 °C... +60 °C

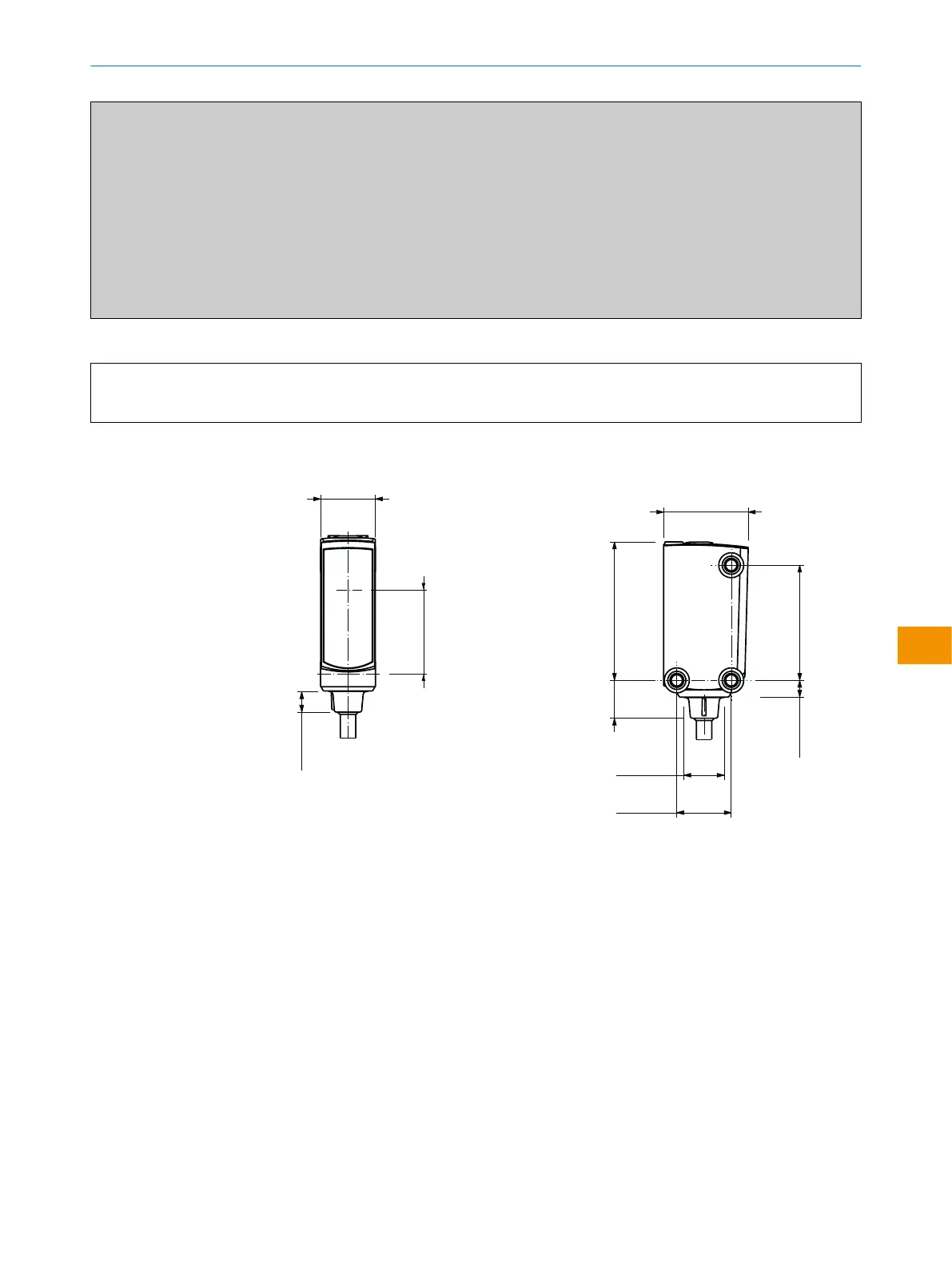

11.2 Disegni dimensionali
4
3
8.4 (0.33)
8.9 (0.35)
3
3
1
4.7 (0.18)
2
18.6 (0.73)
12.1 (0.48)
18.6 (0.73)
30.5 (1.2)
25.4 (1)
3.7
(0
.
1
5)
12 (0.47)
Figura 16: WLA4S, collegamento di linea
1
Centro asse ottico
2
Collegamento
3
Filettatura di serraggio M3
4
Elementi di comando e impostazione
