SICK WLG4S - Messa in Funzione

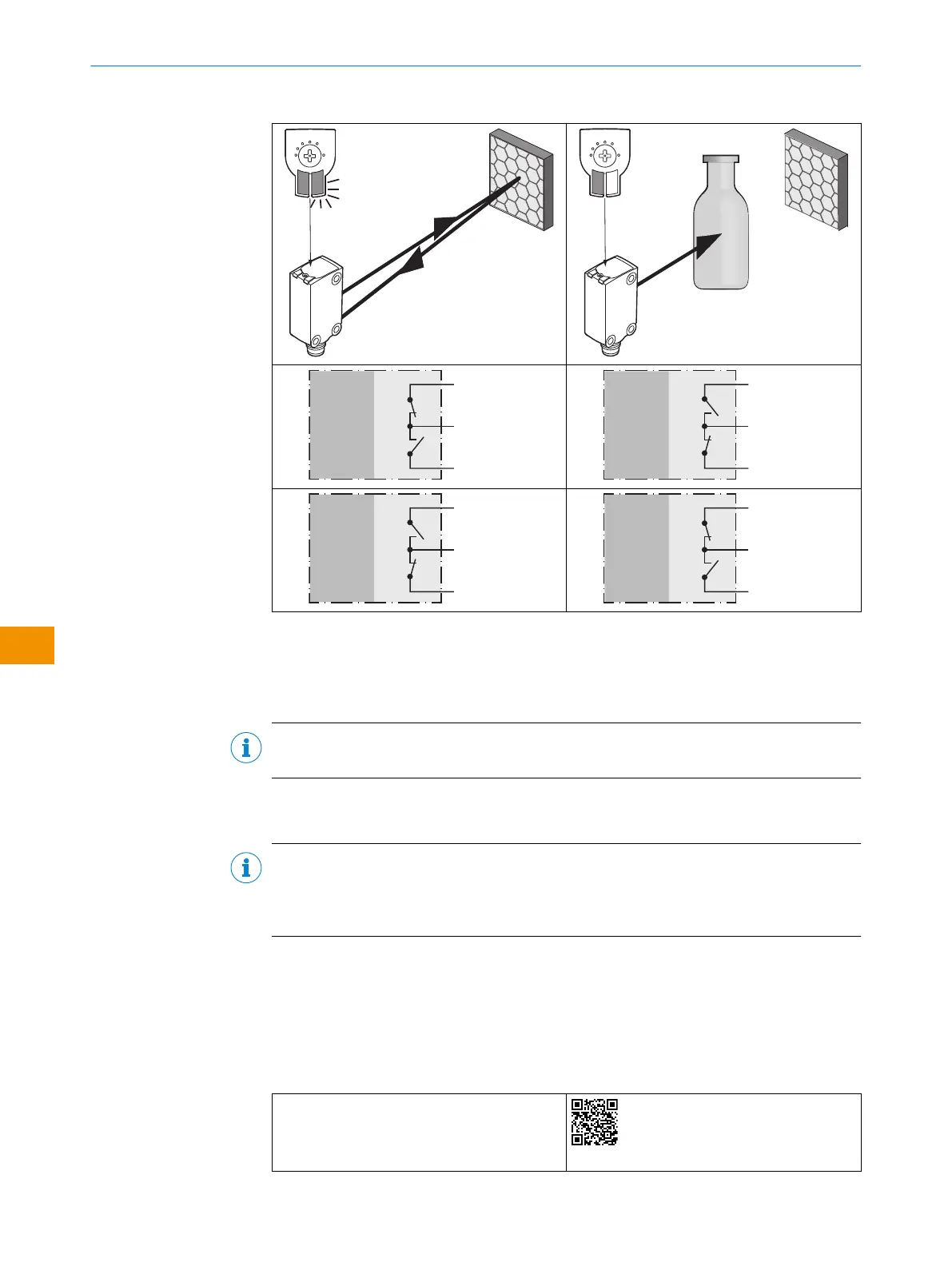

Tabella 5: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Integrazione del sensore in modalità IO-Link
Per utilizzare il prodotto in modalità IO-Link, è necessario collegarlo a un IO-Link Master
adeguato. Questo viene utilizzato per un'ulteriore integrazione nel sistema di controllo.
INDICAZIONE
Lunghezza del cavo tra l’IO-Link Master e l’IO-Link Device: massimo 20m.
I dettagli sull'integrazione sono riportati nella descrizione dettagliata di IO-Link: Infor‐
mazioni tecniche: Sensori fotoelettrici, SICK Smart Sensors/IO-Link.
INDICAZIONE
Dopo che il prodotto è stato collegato con successo all’IO-Link Master , il LED verde
(alimentazione) lampeggia, indicando il funzionamento della comunicazione IO-Link tra
il Master e il Device.
6 Messa in funzione
6.1 Video
Il tutorial seguente mostra come mettere in servizio il sensore:
Tabella 6: Panoramica dei video
Selezione delle modalità di funzionamento Multi‐
Modee Teach-in del sensore
https://video.sick.com/media/t/0_cxzr6xi1
ISTRUZIONI PER L’USO
