Il grado di protezione IP per il dispositivo viene raggiunto solo con le seguenti condi‐
zioni:
■
I cavi innestati ai collegamenti sono avvitati.
In caso di inosservanza, non è garantito il gradodi protezione IP per il dispositivo!
5.2 Indicazioni sull’omologazione UL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
Note sul collegamento
Funzionamento in modalità I/O standard:
– Collegamento a spina: assegnazione pin
– Cavo: colore filo
Solamente in seguito alla realizzazione di tutti i collegamenti elettrici, ripristinare e
accendere l’alimentazione elettrica.
Funzionamento in modalità IO-Link: collegare il dispositivo al IO-Link Master adatto. Per
IODD/messa a terra funzionale integrare nel CAN Controller o nell’unità di controllo.
Sul sensore lampeggia il LED verde. IODD e messa a terra funzionale possono essere
scaricati con il cod. articolo da www.sick.com.
Spiegazione della terminologia di collegamento utilizzata nelle tabelle seguenti:
•
BN = marrone
•
WH = bianco
•
BU = blu
•
BK = nero
•
Q/Q = uscita digitale
•
C = IO-Link
•
MF = Ingresso/uscita multifunzione
•
L+ = tensione di alimentazione (U
V
)
•
M = peso
DC: 10 ... 30V DC, v. "Dati tecnici", pagina 124

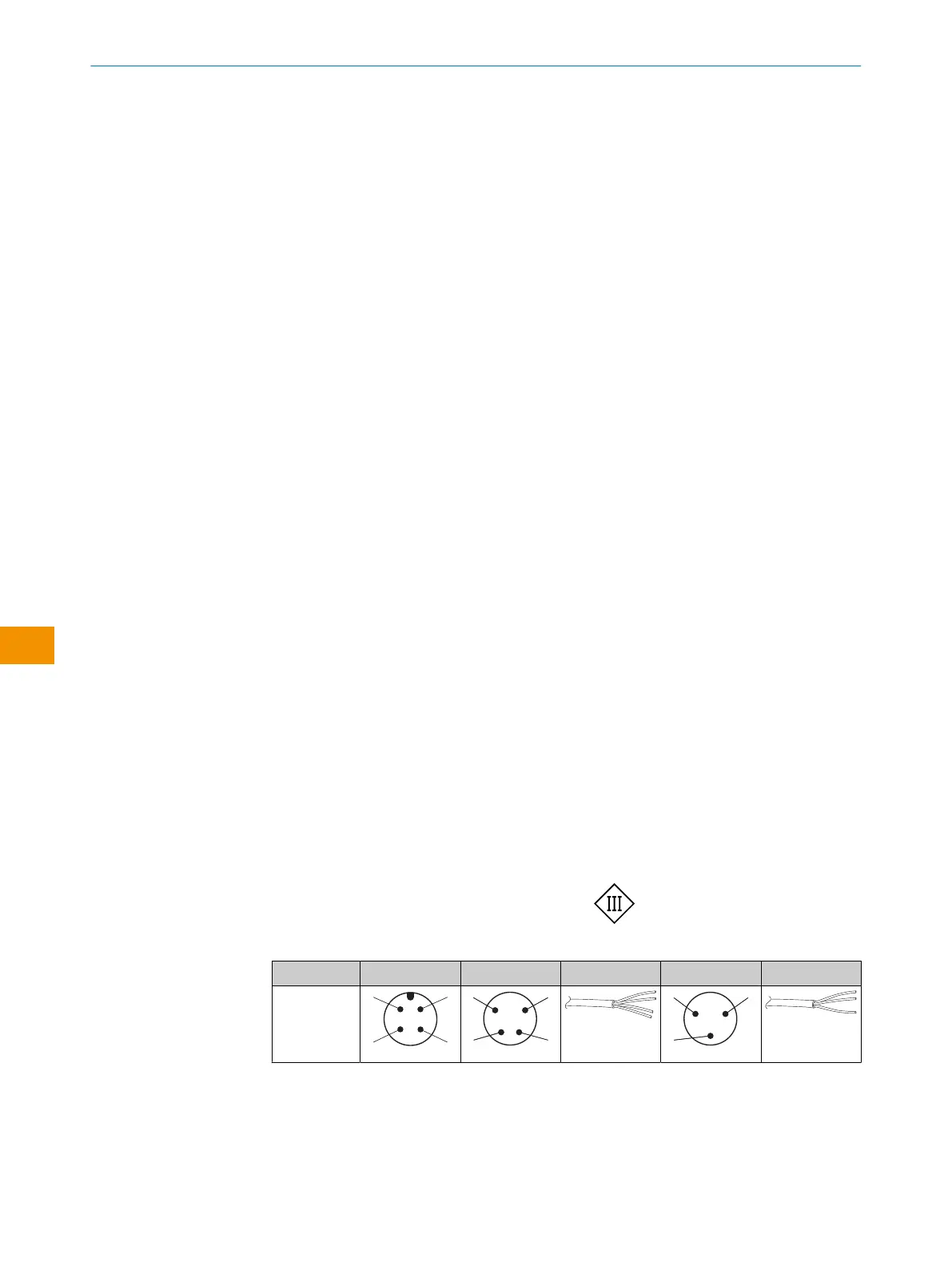

Tabella 2: Electrical connection
Wxx4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
0.14mm
2
AWG26
0.14mm
2
AWG26
ISTRUZIONI PER L’USO
112
I S T R U Z I O N I P E R L ’ U S O | WLG4S 80282151N09/2024-03-12 | SICK
Contenuti soggetti a modifiche senza preavviso
