接続部に差し込まれたケーブルがねじ止めされている。
これらが遵守されていない場合、機器の IP 保護等級は達成できません!
5.2 UL 認証に関する注意事項
The device shall be supplied from an isolating transformer having a secondary
overcurrent protective device that complies with UL 248 to be installed in the
field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
5.3
接続に関する注意事項
標準 I/O モードでの動作:
– コネクタ接続: ピン配置
– ケーブル: 芯線色
すべての電気的接続部を接続してから供給電圧を印加し、電源を入れてください。
IO-Link モードでの操作: 機器を適切な IO-Link マスターに接続します。IODD/ファ
ンクションブロック経由で、マスターまたはコントローラに統合してください。セ
ンサの緑色の LED が点滅します。IODD とファンクションブロックは、
www.sick.com より製品番号を元にダウンロードできます。
下記の表で使用されている接続用語の説明:
•
BN = 茶色
•
WH = 白色
•
BU = 青色
•
BK = 黒色
•
Q/Q = デジタル出力
•
C = IO-Link
•
MF = 多機能入力/出力
•
L+ = 供給電圧 (V
S
)
•
M = グラウンド
DC: 10 ... 30V DC, 参照 "テクニカルデータ", ページ 149

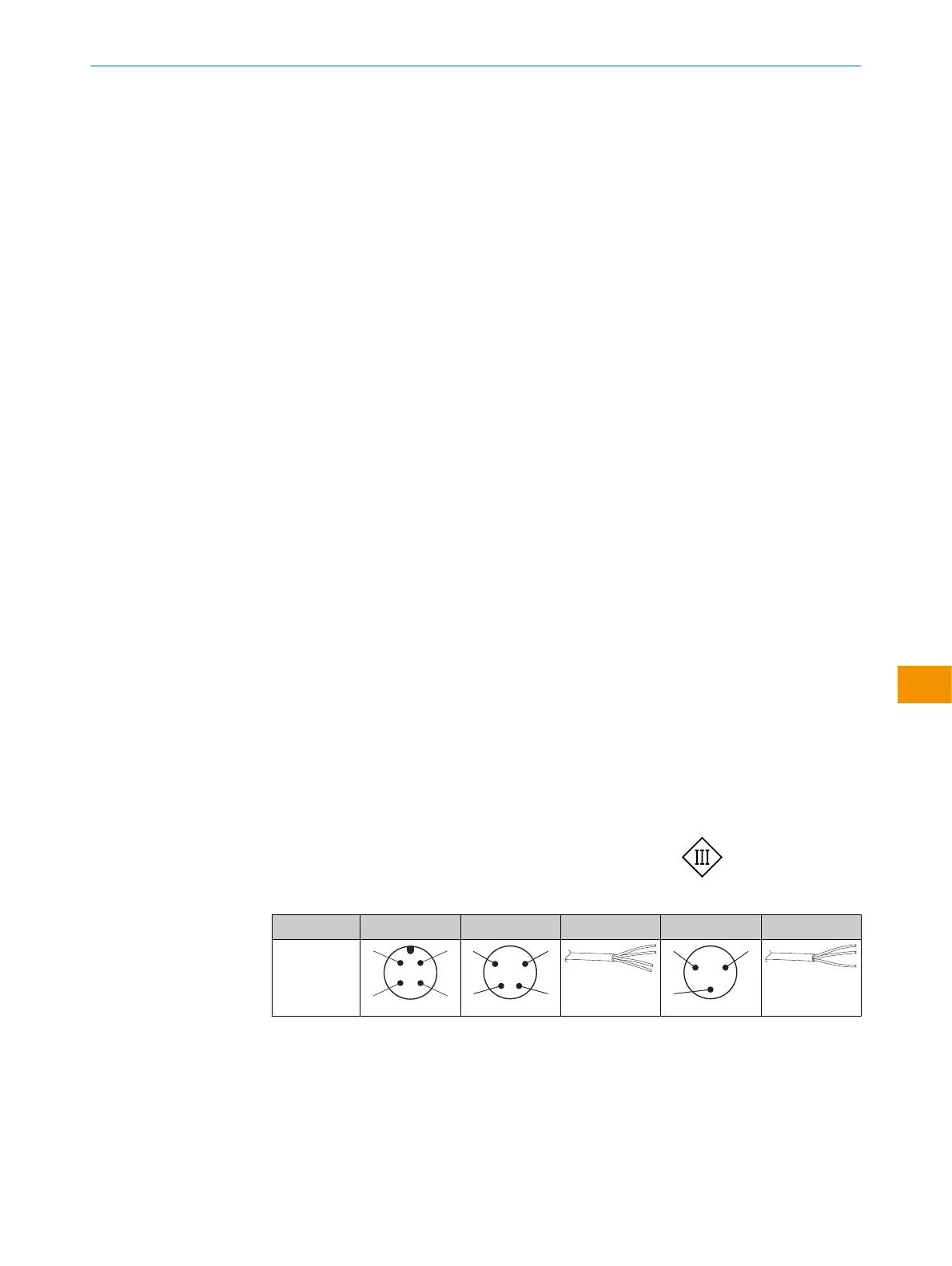

表 2: Electrical connection
Wxx4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
0.14mm
2
AWG26
0.14mm
2
AWG26
取扱説明書
80282151N09/2024-03-12 | SICK 取 扱 説 明 書 | WLG4S
137
