WLx4SP-xxxxxx30xxx, WLx4SP-xxxxxx20xxx, odbłyśniki odporne na chemikalia:
0
100
10
1
Operating reserve
Distance in m (feet)
2
(6.56)
1
(3.28)
3
(9.84)
Recommended sensing range for
the best performance
4
(13.12)
3
1
2

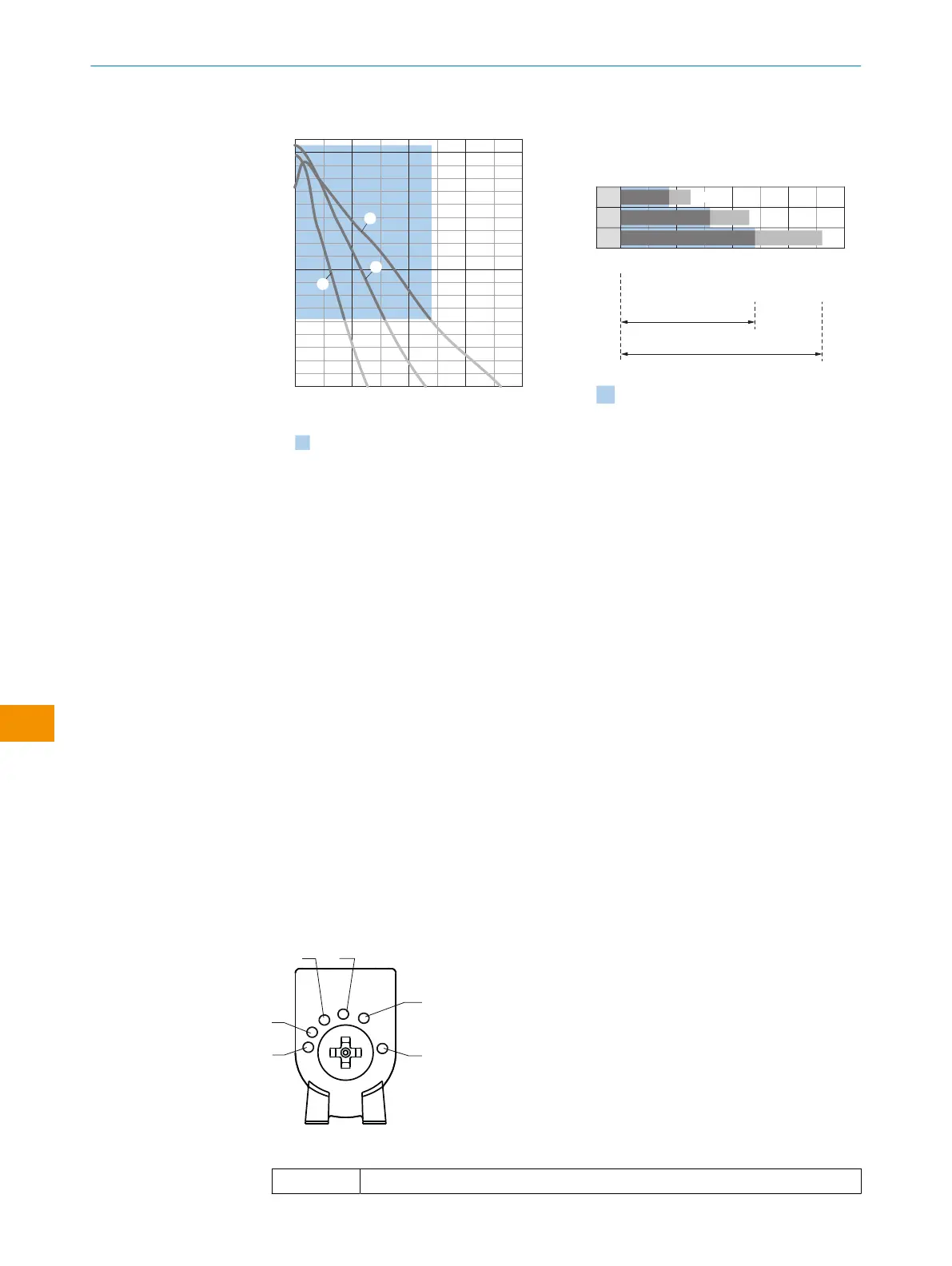

Rysunek 11: WLx4SP-xxxxxx30xxx,
WLx4SP-xxxxxx20xxx, odbłyśniki odporne
na działanie chemikaliów
1
PL10F Chem
2
PL20 Chem
3
P250 Chem
3
1
2
0
Distance in m (feet)
2
(6.56)
1
(3.28)
3
(9.84)
4
(13.12)
0
0
0
1.6 2.3
0.85
1.25
2.4 3.6
Recommended sensing range for
the best performance
D
C
A B
Rysunek 12: WLx4SP-xxxxxx30xxx,
WLx4SP-xxxxxx20xxx, odbłyśniki odporne
na działanie chemikaliów
A Zasięg min. wm
B Zasięg maks. wm
C Zalecany maks. zakres odległości
odbłyśnika od czujnika (rezerwa
działania 1)
D Zalecany zakres odległości odbłyś‐
nika od czujnika (rezerwa działania
3,75)
niebie‐
ski
zalecany zakres zasięgu wcelu
zapewnienia lepszej wydajności
Bez możliwości ustawień:
Po ustawieniu umieścić nieprzezroczysty obiekt na drodze wiązki świetlnej. Za pomocą
tabela 5 sprawdzić działanie. Jeśli zachowanie wyjścia cyfrowego nie jest zgodne zgra‐
fiką tabela 5, sprawdzić warunki eksploatacji.
6.4
Ustawienie
WLG4SP-xxxxxx2x
Ustawianie trybu pracy dla różnych obiektów
Za pomocą elementu przyciskowo-obrotowego można wybierać różne tryby pracy dla
różnych obiektów detekcji:
1
M
2
3
4
5
Tabela 8: Tryby pracy MultiMode (tryby obiektów)
1
Obiekty owysokiej przezroczystości
