SICK WLG4S - Page 17

4
Flaschen/Trays
5
Folienriss-Kontrolle
M Manuell (spezifische Einstellung via IO-Link)
•
Wählen Sie den gewünschten Objektmodus durch Drehen des Drück-Dreh-Ele‐
ments. Die blaue LED des gewählten Objektmodus blinkt. Bestätigen Sie durch
Drücken des Drück-Dreh-Elements die Auswahl. Die LED leuchtet nun konstant.
•
Drücken Sie das Drück-Dreh-Element für ca. 1…3sec., um die Schaltschwelle
einzustellen.
Im Falle der Moduswahl 1 bis 4 leuchtet die gelbe LED bei Sicht des Sensors auf
den Reflektor.
•
Führen Sie das Objekt in den Strahlengang, die gelbe LED erlischt, d.h. das Objekt
wird erkannt und die Einstellung ist korrekt.
•
Bei der Objektauswahl 5 muss sich die Folie im Strahlengang befinden, während
dem Drücken des Potentiometers. Die gelbe LED leuchtet erst, wenn sich die Folie
nicht mehr im Strahlengang befindet. Wenn dies überprüft wurde, dann ist die
Einstellung korrekt.
•
Die blaue LED des Modus M leuchtet, wenn via IO-Link eine Einstellung gewählt
wurde, welche von den vordefinierten Parameter-Sets der Modi 1-5 abweicht.
Dieser Modus kann nicht direkt am Gerät angewählt werden.
HINWEIS
Die WLG4S ist mit der AutoAdapt-Technologie ausgestattet. Im Falle einer Verschmut‐
zung oder nach einer Reinigung wird die Schaltschwelle automatisch angepasst.
Tabelle 9: MultiMode 1-4
1 2 3 4
1...3 sec.
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
3
4
1
M
2
3
4
5
2
Lorem ipsum

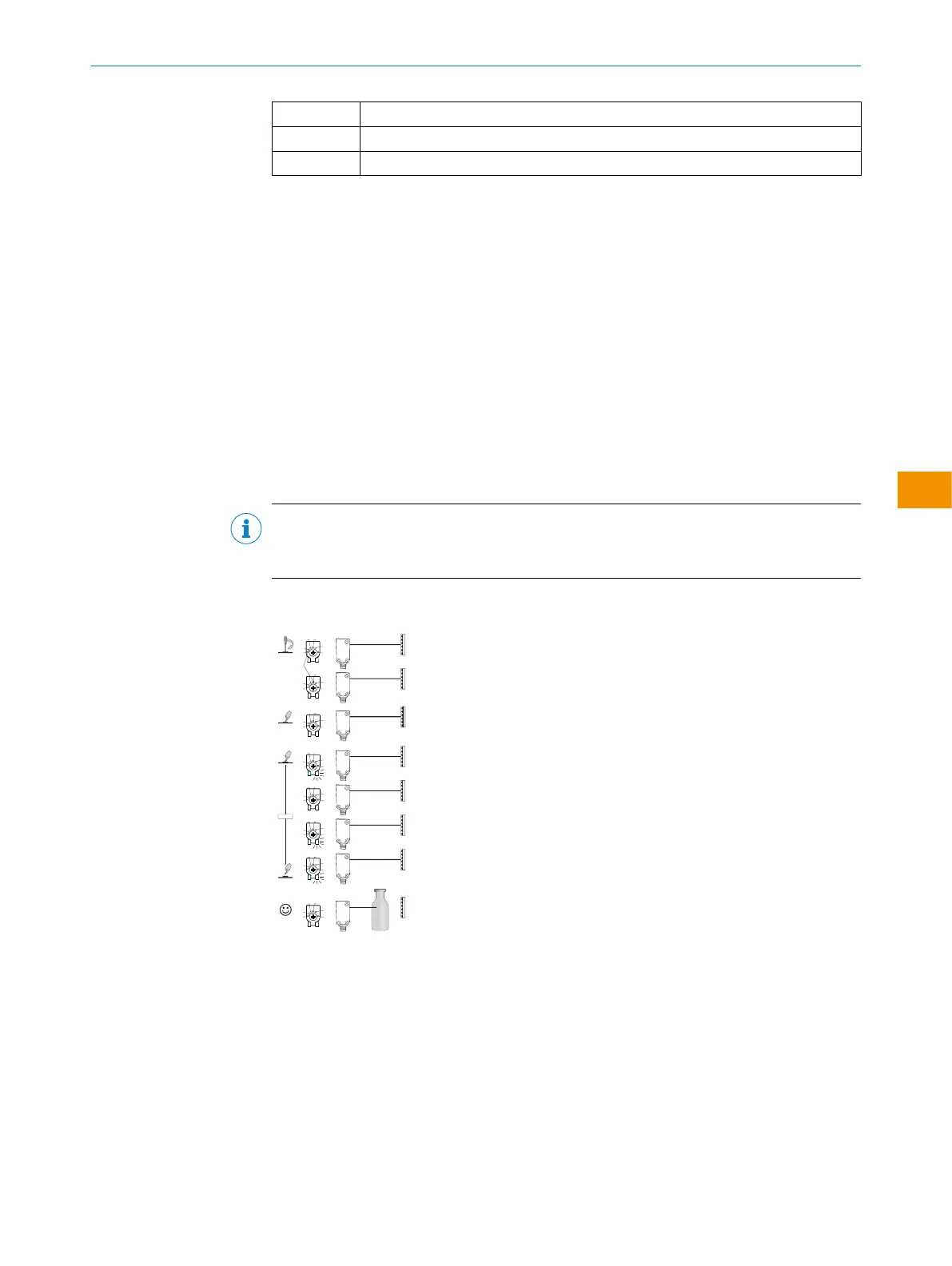

Abbildung 13: Objektmodus 1 - 4
Durch Drücken der Teach-in-Taste bis die gelbe LED blinkt (ca. 1- 3Sekunden) wird die
Empfindlichkeit und die Funktionsreserve optimiert. Führen Sie ein Objekt in den Strah‐
lengang ein, die gelbe LED erlischt, d.h. das Objekt wird erkannt und die Einstellung ist
korrekt.
