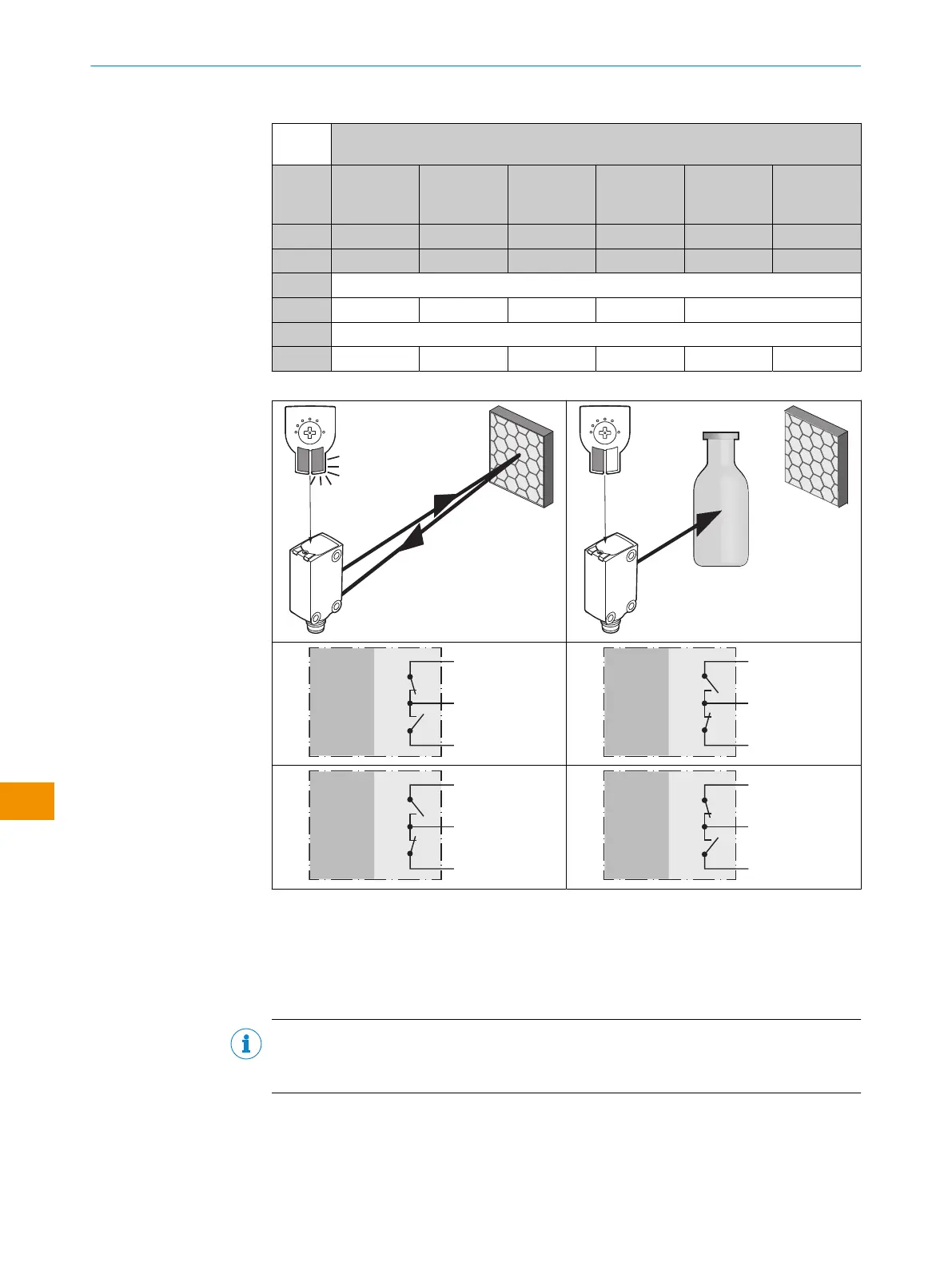

Таблица 4: Пост. ток
WLG
4SP-
xxXXXxxxZZZ
Двух‐
такт‐
ный
111 112 114 116 311 312
PNP 811 812 814 816 A11 A12
NPN C11 C12 C14 C16 E11 E12
BN + (L+)
WH Q
Q
Health Health функция отсутствует
BU - (M)
BK
Q
Q
Q
Q Q
Q
Таблица 5: Двухтактный, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
5.4 Интеграция датчика в режиме IO-Link
Для работы устройства в режиме IO-Link его необходимо подключить к соответствую‐
щему ведущему устройству IO-Link Master. Оно используется для дальнейшей интегра‐
ции в систему управления.
УКАЗАНИЕ
Максимальная длина кабеля между ведущим устройством IO-Link Master и устрой‐
ством IO-Link Device составляет 20м.
Подробнее об интеграции см. в подробном описании IO-Link: Техническая инфор‐
мация: фотоэлектрические датчики, SICK Smart Sensors/IO-Link.
