SICK WLG4S - Page 217

0
100
10
1
Operating reserve
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
Recommended sensing range for
the best performance
1
2
3
4
8
9
5
6
7

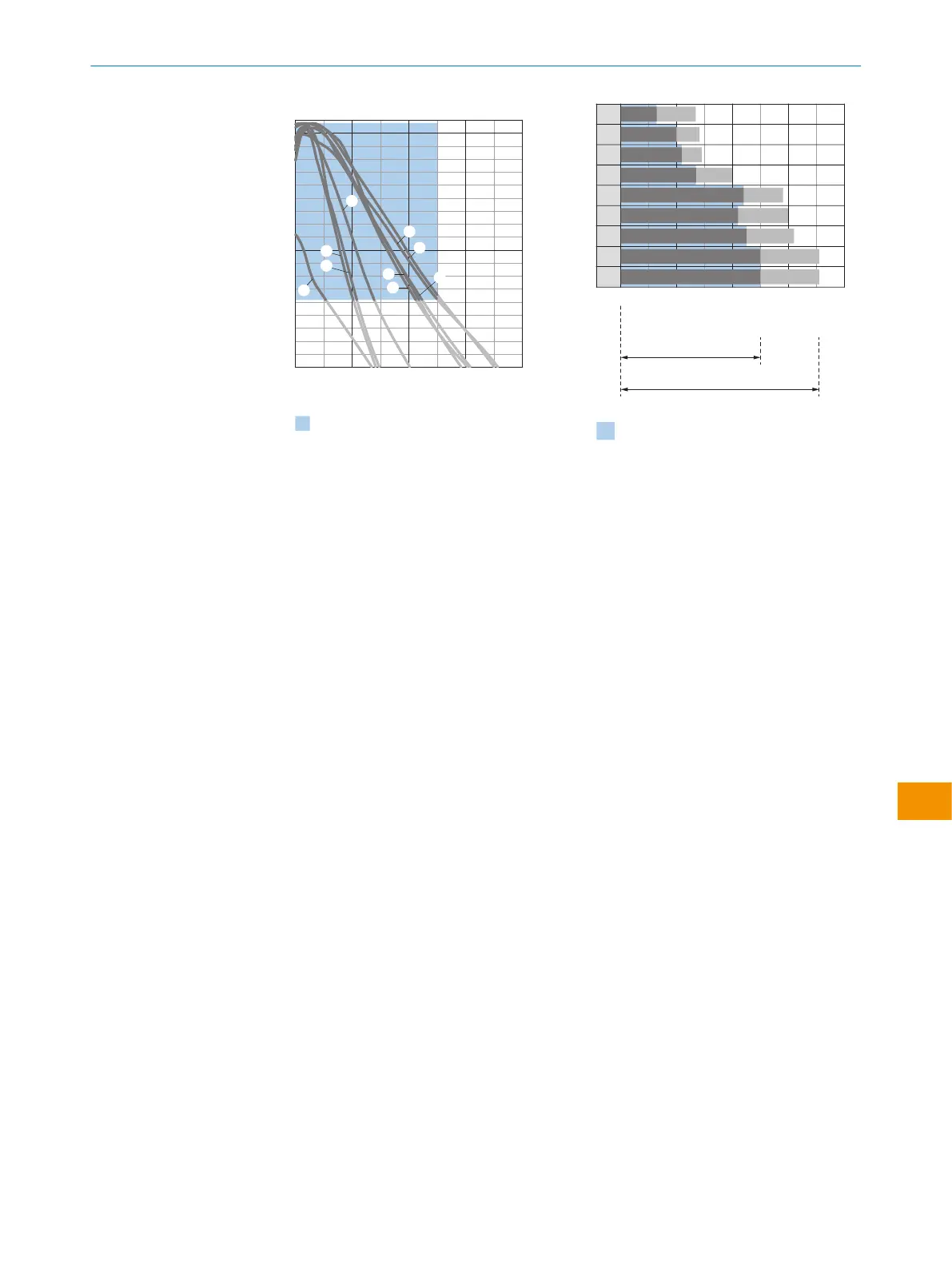

Рисунок 5: WLx4SP-xxxxxx30xxx, WLx4SP-
xxxxxx20xxx, стандартные отражатели
1
PL40A Антизапотеватель
2
PL20A
3
PL22-2
4
P250H
5
P250
6
PL30A
7
PL40A
8
C110A
9
PL80A
9
7
8
6
4
5
3
1
2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
6
(19.69)
8
(26.25)
0
0
0
5.0 7.1
4.5
0 4.4 5.8
0 4.2 6.0
6.2
0 2.7 4.0
0 2.2 2.9
0 2.0 2.8
0 1.3 2.7
5.0 7.1
Recommended sensing range for
the best performance
D
C
A B
Рисунок 6: WLx4SP-xxxxxx30xxx, WLx4SP-
xxxxxx20xxx, стандартные отражатели
A Мин. расстояние срабатывания в
м
B Макс. расстояние срабатывания в
м
C Макс. расстояние между отражате‐
лем и датчиком (функциональный
резерв 1)
D Рекомендуемое расстояние между
отражателем и датчиком (функцио‐
нальный резерв 3.75)
синий Рекомендуемая область расстоя‐
ния срабатывания для большей
производительности
