Таблица 8: Режимы работы (режимы объектов) MultiMode
1
Высокопрозрачные объекты
2
Полупрозрачные объекты
3
Непрозрачные объекты
4
Бутылки/лотки
5
Контроль разрыва пленки
M Вручную (специфические настройки через IO-Link)
•
Выберите нужный режим объекта путем вращения поворотно-нажимного эле‐
мента. Синий СД выбранного режима объекта мигает. Подтвердите выбор
путем нажатия поворотно-нажимного элемента. Теперь СД светится постоянно.
•
Нажмите поворотно-нажимной элемент примерно на 1–3секунды для
настройки порога срабатывания.
В случае выбора режима с 1 по 4 при направлении датчика на отражатель
загорается желтый светодиод.
•
Поместите объект на траекторию луча, желтый светодиод гаснет, т.е. объект
распознается— настройка правильная.
•
При выборе объекта 5 пленка должна находиться на траектории луча во время
нажатия на потенциометр. Желтый светодиод загорается только тогда, когда
пленка больше не находится на траектории луча. Если это было проверено,
значит настройка правильная.
•
Синий светодиод режима M загорается, если через IO-Link была выбрана
настройка, которая отличается от предопределенных наборов параметров
режимов 1–5. Этот режим не может быть выбран непосредственно на устрой‐
стве.
УКАЗАНИЕ
WLG4S поддерживает технологию AutoAdapt. В случае загрязнения или после прове‐
дения очистки порог срабатывания регулируется автоматически.
Таблица 9: MultiMode 1–4
1 2 3 4
1...3 sec.
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
3
4
1
M
2
3
4
5
2
Lorem ipsum

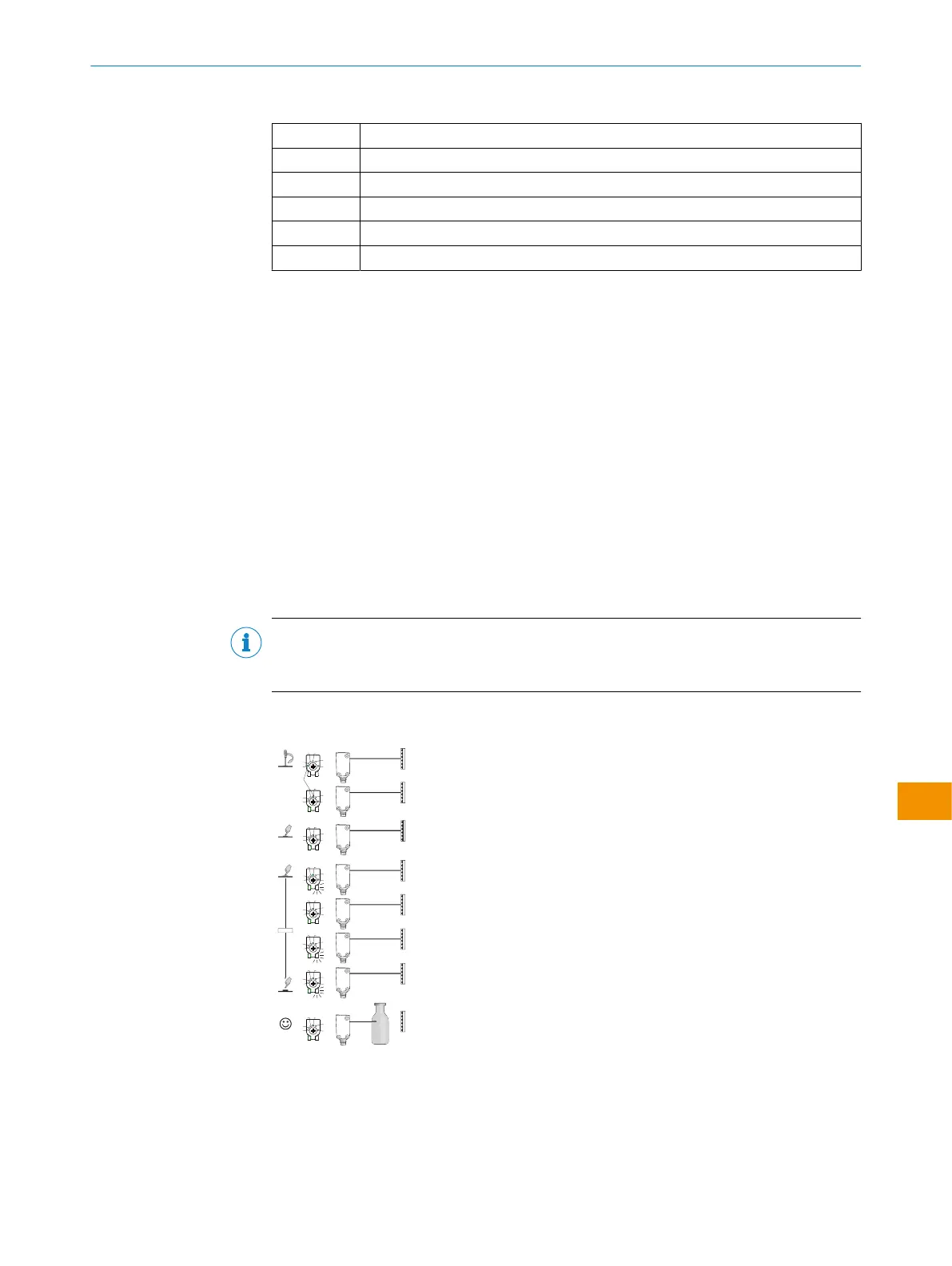

Рисунок 13: Режим объекта 1–4
Путем нажатия кнопки обучения, пока не замигает желтый светодиод (примерно
на 1–3секунды), оптимизируется чувствительность и функциональный резерв. Если
установить объект на траекторию луча, желтый светодиод гаснет, то есть объект
распознан и настройка правильная.
