Электрические характеристики
WLG4S
Напряжение питания U
B
DC 10 ... 30 V
1)
Остаточная пульсация ≤ 5 VSS
Потребляемый ток 25 mA
2)
Класс защиты III
1)
Предельные значения
Соединения U
B
с защитой от перемены полярности
Остаточная пульсация макс. 5В
ss
2)
Без загрузки. Для U
B
= 24 В.
Цифровой выход
WLG4S
Выходной ток I
макс.
≤ 100 mA
Схемы защиты A, B, C, D
1)
Время отклика ≤ 500 μs
2)
Частота переключения 1000 Hz
3)
1)
A = U
B
-подключения с защитой от перепутывания полюсов
B = входы и выходы с защитой от перепутывания полюсов
C = подавление импульсных помех
D = выходы защищены от перенапряжения и короткого замыкания
2)
Продолжительность сигнала при омической нагрузке
3)
Соотношение светлых и темных участков изображения 1:1
Механические характеристики
WLG4S
Класс защиты IP66, IP67
Окружающая температура во время работы –40 °C... +60 °C

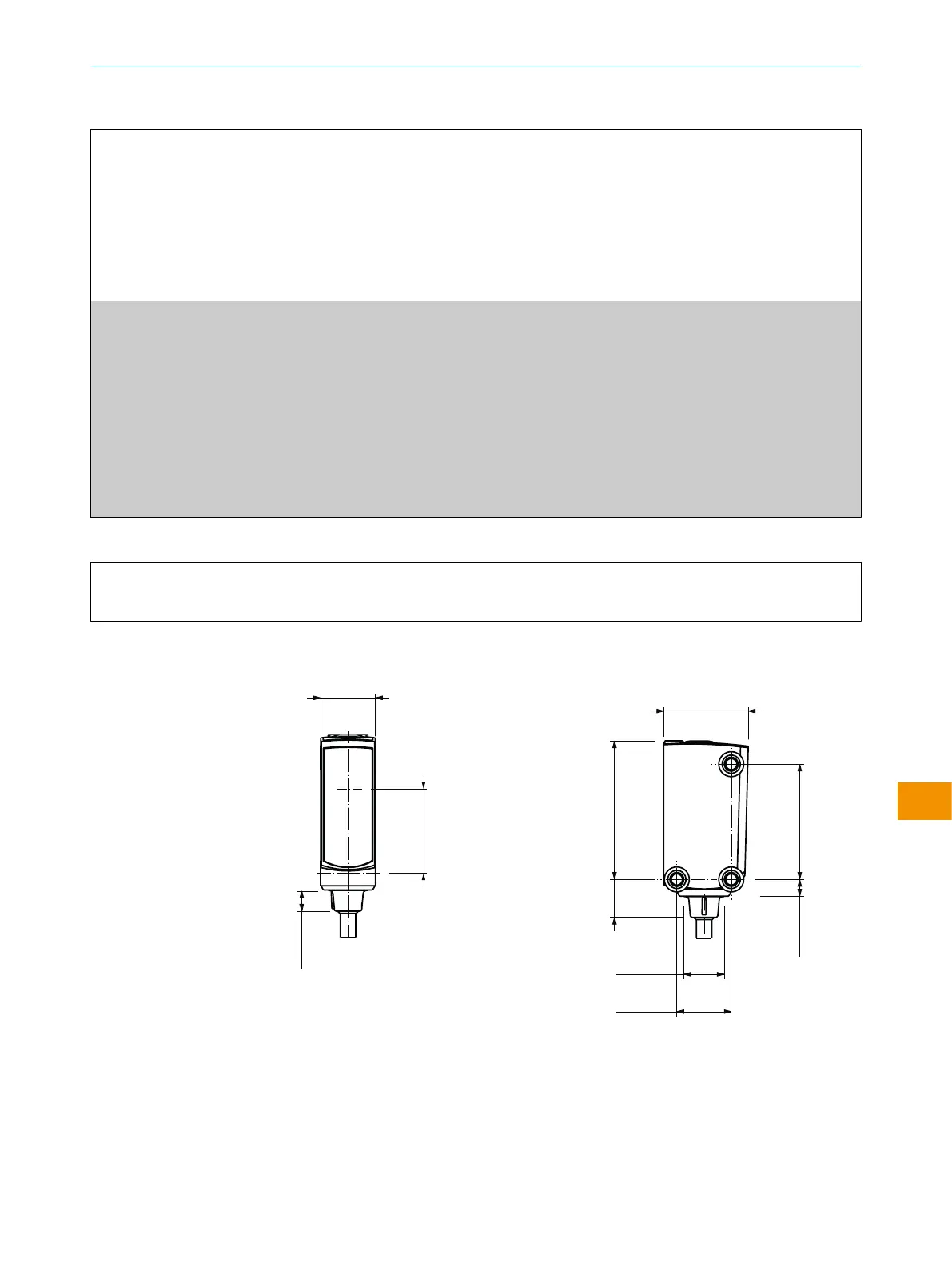

11.2 Масштабные чертежи
4
3
8.4 (0.33)
8.9 (0.35)
3
3
1
4.7 (0.18)
2
18.6 (0.73)
12.1 (0.48)
18.6 (0.73)
30.5 (1.2)
25.4 (1)
3.7
(0
.
1
5)
12 (0.47)
Рисунок 16: WLA4S, проводное подключение
1
середина оптической оси
2
Соединение
3
Резьбовое крепежное отверстие М3
4
Элементы индикации и управления
