SICK WLG4S - Page 23

Elektrische Daten
WLG4S
Versorgungsspannung U
B
DC 10 ... 30 V
1)
Restwelligkeit ≤ 5 VSS
Stromaufnahme 25 mA
2)
Schutzklasse III
1)
Grenzwerte
U
B
-Anschlüsse verpolsicher
Restwelligkeit max. 5V
ss
2)
Ohne Last. Für U
B
= 24V.
Digitalausgang
WLG4S
Ausgangsstrom I
max.
≤ 100 mA
Schutzschaltungen A, B, C, D
1)
Ansprechzeit ≤ 500 μs
2)
Schaltfrequenz 1000 Hz
3)
1)
A = U
B
-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
2)
Signallaufzeit bei ohmscher Last
3)
Mit Hell- / Dunkelverhältnis 1:1
Mechanische Daten
WLG4S
Schutzart IP66, IP67
Umgebungstemperatur Betrieb –40 °C... +60 °C

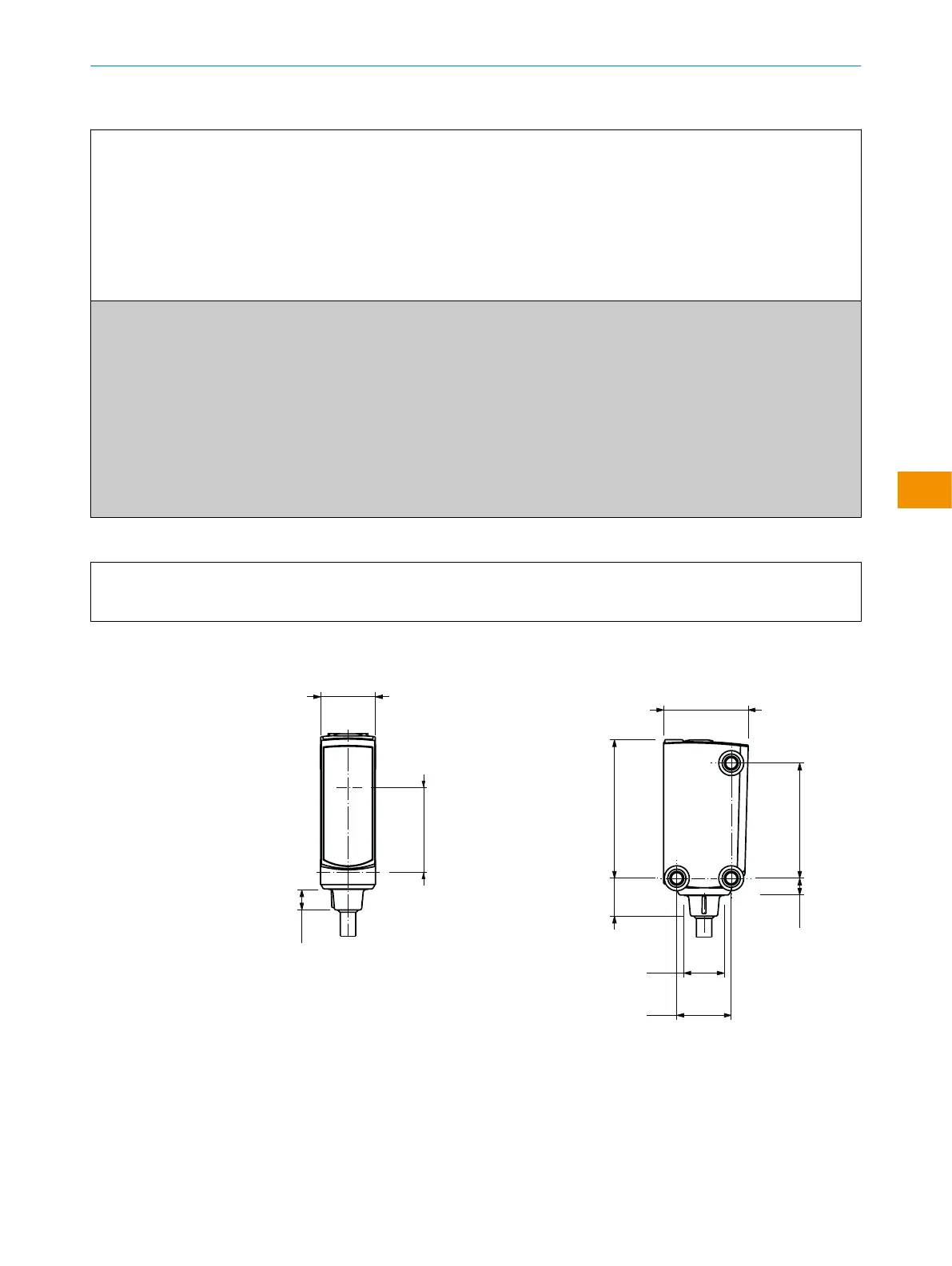

11.2 Maßzeichnungen
18.6
4
12
25.4
3.7
30.5
3
8.4
8.9
3
3
12.1
1
18.6
4.7
2
Abbildung 16: WLA4S, Leitungsanschluss
1
Mitte Optikachse
2
Anschluss
3
Befestigungsgewinde M3
4
Anzeige- und Einstellelemente
BETRIEBSANLEITUNG
80282151N09/2024-03-12 | SICK B E T R I E B S A N L E I T U N G | WLG4S
23
Irrtümer und Änderungen vorbehalten
de
