5.3 关于连接的提示
标准 I/O 模式下的运行：
– 插头连接：引脚分配
– 电缆：导线颜色
完成所有电气连接后才能接通电压供给。
IO-Link 模式下的运行：将设备连接至合适的 IO-Link Master。通过 IODD/功能块集
成到 Master 或控制器中。传感器上的绿色 LED 闪烁。可登录 www.sick.com 输入
订货号下载 IODD 和功能块。
下表中使用的连接术语的解释：
•
BN = 棕色
•
WH = 白色
•
BU = 蓝色
•
BK = 黑色
•
Q/Q = 数字输出
•
C = IO-Link
•
MF = 多功能输入/输出
•
L+ = 工作电压 (U
v
)
•
M = 接地
DC: 10 ... 30V DC, 参见 "技术数据", 第 250 页

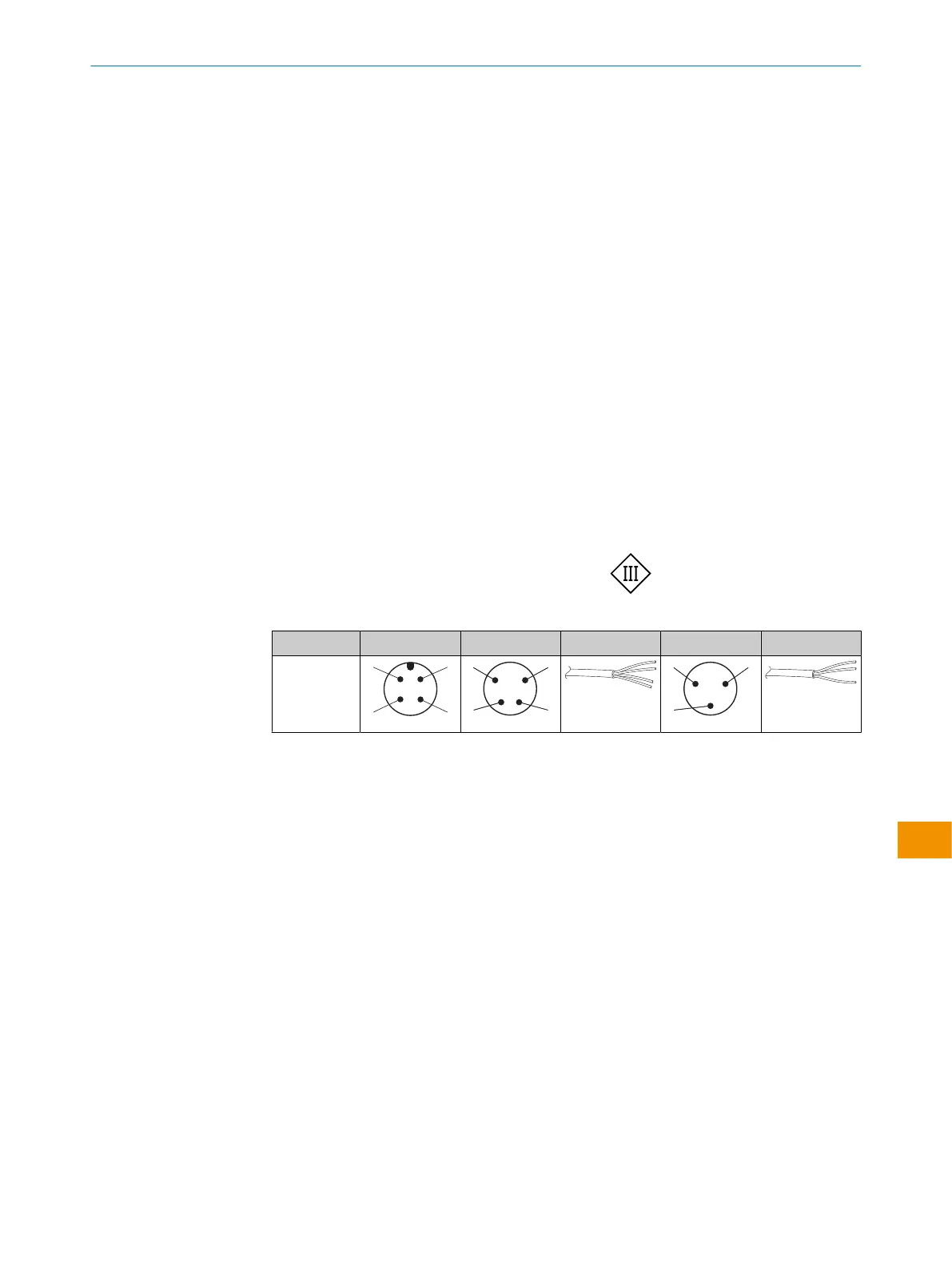

表格 2: Electrical connection
Wxx4Sx- x4 x2 xH x1 xG
1 = BN
2 = WH
3 = BU
4 = BK
2 1
4
3
4
3
2
1
0.14mm
2
AWG26
4
3 1
0.14mm
2
AWG26
