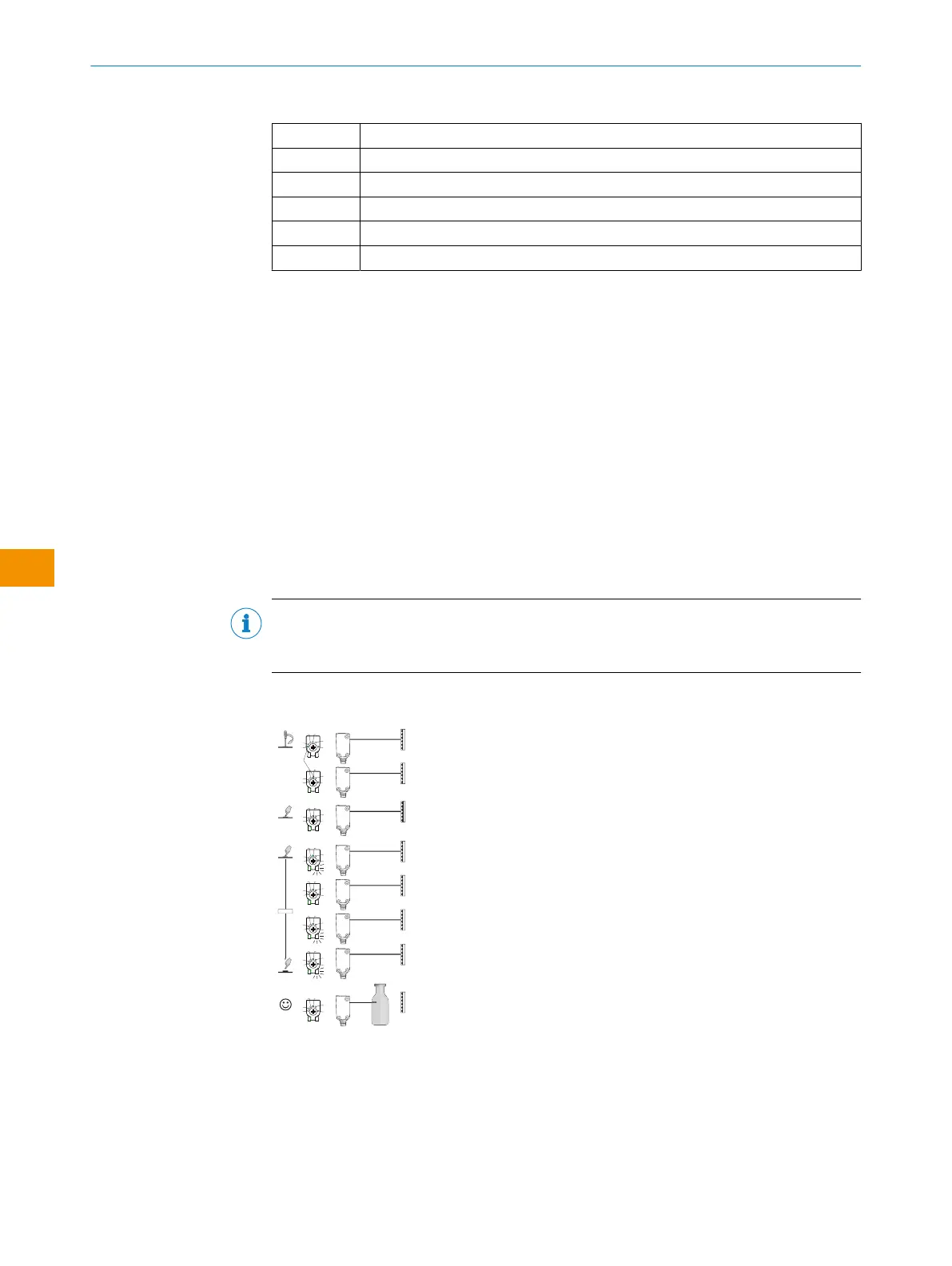

SICK WLG4S - Page 68

Tabla 8: Modos de servicio MultiMode(modos objeto)
1
Objetos muy transparentes
2
Objetos semitransparentes
3
Objetos no transparentes
4
Botellas/Bandejas
5
Control de rotura de lámina
M Manual (ajuste específico vía IO-Link)
•
Seleccione el modo objeto deseado girando el elemento de presión y rotación. El
LED azul del modo objeto seleccionado parpadea. Confirme la selección pulsando
el elemento de presión y rotación. Ahora el LED se enciende constantemente.
•
Pulse el elemento de presión y rotación durante aprox. 1-3s para ajustar el
umbral de conmutación deseado.
En caso de seleccionar los modos de 1-4, el LED amarillo se enciende cuando el
sensor puede ver el reflector.
•
Si se sitúa el objeto en la trayectoria del haz, el LED amarillo se apaga, es decir, se
detecta el objeto, por lo que el ajuste es correcto.
•
En caso de seleccionar el modo de objeto 5, la lámina debe encontrarse en
la trayectoria del haz mientras se pulsa el potenciómetro. El LED amarillo no
se enciende hasta que la lámina deje de encontrarse en la trayectoria del haz.
Cuando se haya comprobado que es así, el ajuste es correcto.
•
El LED azul del modo M se enciende cuando se ha seleccionado un ajuste a través
de IO-Link que difiere del conjunto de parámetros predefinidos de los modos 1-5.
Este modo no puede seleccionarse directamente en el dispositivo.
INDICACIÓN
El WLG4S está equipado con la tecnología AutoAdapt. En caso de suciedad o tras
efectuar una limpieza, el umbral de conmutación se adapta automáticamente.
Tabla 9: MultiMode 1-4
1 2 3 4
1...3 sec.
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
3
4
1
M
2
3
4
5
2
Lorem ipsum
Figura 13: Modo de objeto 1 - 4
Si se pulsa la tecla teach-in hasta que el LED amarillo parpadee (aprox. 1 - 3segun‐
dos), se optimizan la sensibilidad y la reserva de funcionamiento. Si se introduce un
objeto en la trayectoria del haz, el LED amarillo se apaga, es decir, el objeto se detecta
y el ajuste es correcto.
