Tableau 8: Modes de fonctionnement MultiMode (modes objet)
1
Objets ultra transparents
2
Objets semi-transparents
3
Objets non transparents
4
Bouteilles/Trays
5
Détection de ruptures de films
M Manuel (réglage spécifique via IO-Link)
•
Sélectionnez le mode objet souhaité en tournant le bouton combiné pousser ou
tourner. La LED bleue du mode objet sélectionné clignote. Confirmez votre choix
en appuyant sur le bouton combiné pousser ou tourner. La LED est maintenant
allumée en permanence.
•
Appuyez sur le bouton combiné pousser ou tourner pendant environ 1 à 3sec
pour régler le seuil de commutation.
Dans le cas de la sélection du mode 1 à 4, la LED jaune s’allume au niveau de la
vue du capteur sur le réflecteur.
•
Amenez l’objet directement dans la trajectoire du faisceau, la LED jaune s’éteint,
c.à.d. que l’objet est détecté et le réglage est correct.
•
Lors de la sélection du mode 5, le film doit se situer dans la trajectoire du
faisceau pendant la pression sur le potentiomètre. La LED jaune ne s’allume que
lorsqu’il n’y a plus de film dans la trajectoire du faisceau. Si cela a été vérifié, le
réglage est correct.
•
La LED bleue du mode M s'allume lorsqu'un réglage a été sélectionné via IO-Link
et qu'il diffère des jeux de paramètres prédéfinis des modes 1 à 5. Ce mode ne
peut pas être sélectionné directement sur l’appareil.
REMARQUE
Le WLG4S est équipé de la technologie AutoAdapt. En présence d’un encrassement ou
après un nettoyage, le seuil de commutation est automatiquement adapté.

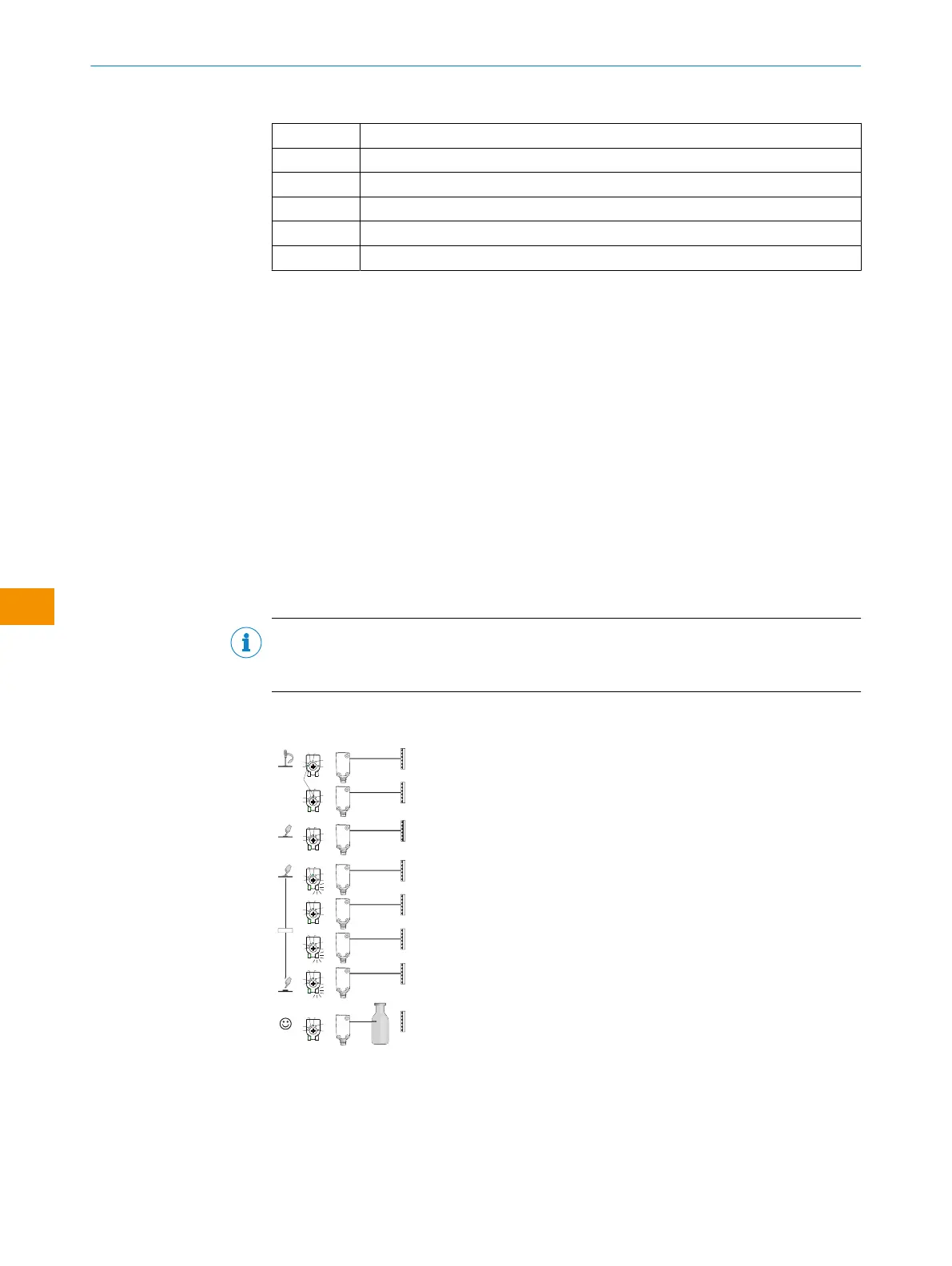

Tableau 9: MultiMode 1-4
1 2 3 4
1...3 sec.
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
M
2
3
4
5
1
3
4
1
M
2
3
4
5
2
Lorem ipsum
Illustration 13: Mode de l’objet 1 à 4
En appuyant sur le bouton d'apprentissage jusqu'à ce que la LED jaune clignote (envi‐
ron 1 à 3secondes), la sensibilité et la réserve de fonctionnement sont optimisées.
Introduisez un objet dans la trajectoire du faisceau, la LED jaune s'éteint, ce qui signifie
que l'objet est détecté et que le réglage est correct.
