SICK WTS26P - Page 140

Obrót wprawo: zwiększanie zasięgu
Obrót wlewo: zmniejszanie zasięgu
Zasięg można również ustawiać tylko za pomocą potencjometru. Zaleca się ustawienie
zasięgu na obiekt, np. patrz rysunek 7, strona 140. Po ustawieniu zasięgu należy
usunąć obiekt ztoru wiązki świetlnej, atło jest wygaszane. Wyjście cyfrowe zmienia się
(tabela 4).
1...3 sec.
1
2
3

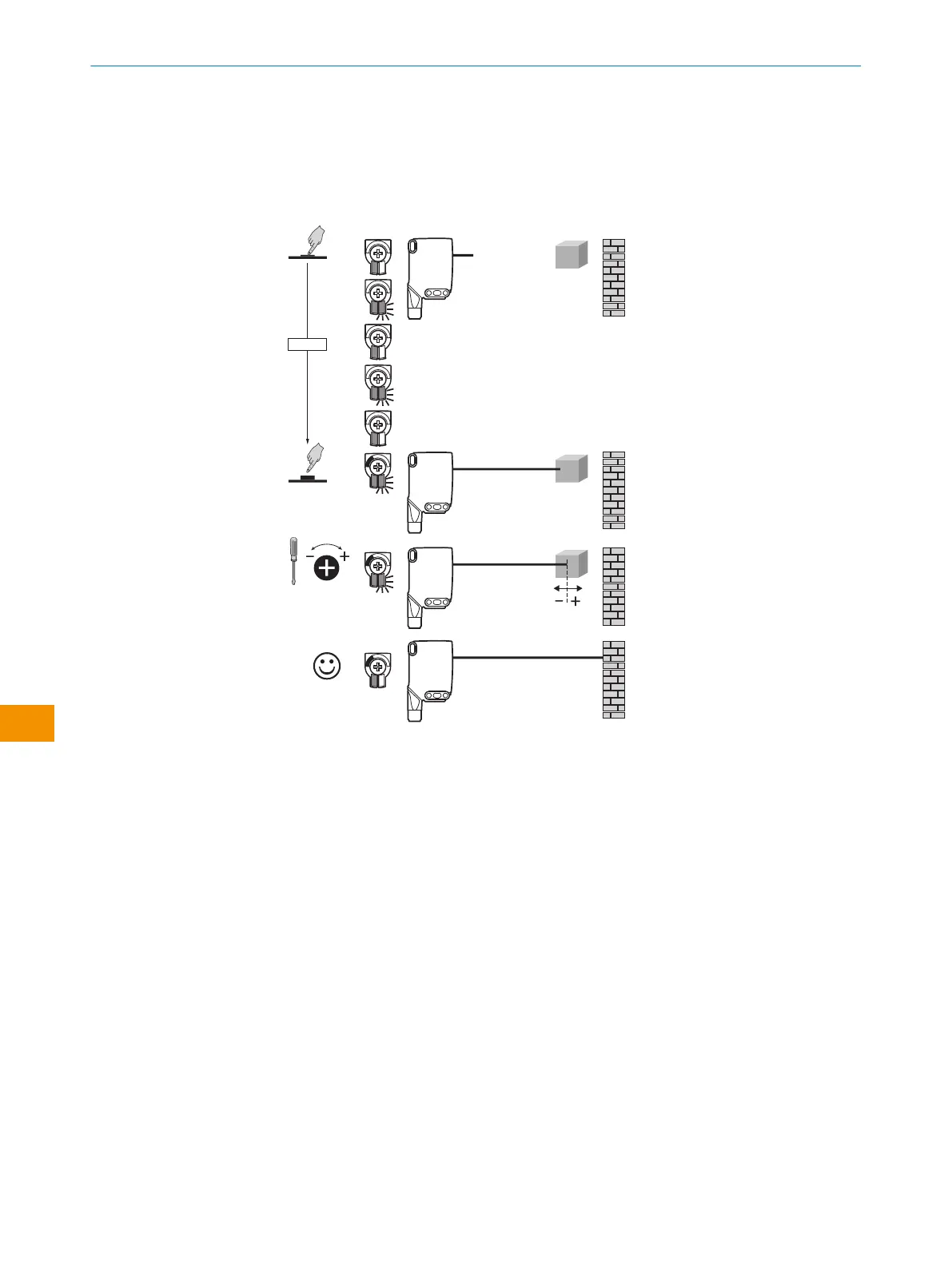

Rysunek 7: WTS26x-xxxxxx2xAxx, ustawianie zasięgu za pomocą elementu przyciskowo-obroto‐
wego
WTS26x-xxxxxx1xAxx zpotencjometrem:
Za pomocą potencjometru można ustawić zasięg.
Obrót wprawo: zwiększanie zasięgu
Obrót wlewo: zmniejszanie zasięgu
Zaleca się ustawienie zasięgu na obiekt, np. patrz ilustracja 9. Po ustawieniu zasięgu
należy usunąć obiekt ztoru wiązki świetlnej, atło jest wygaszane. Wyjście cyfrowe
zmienia się (tabela 4).
