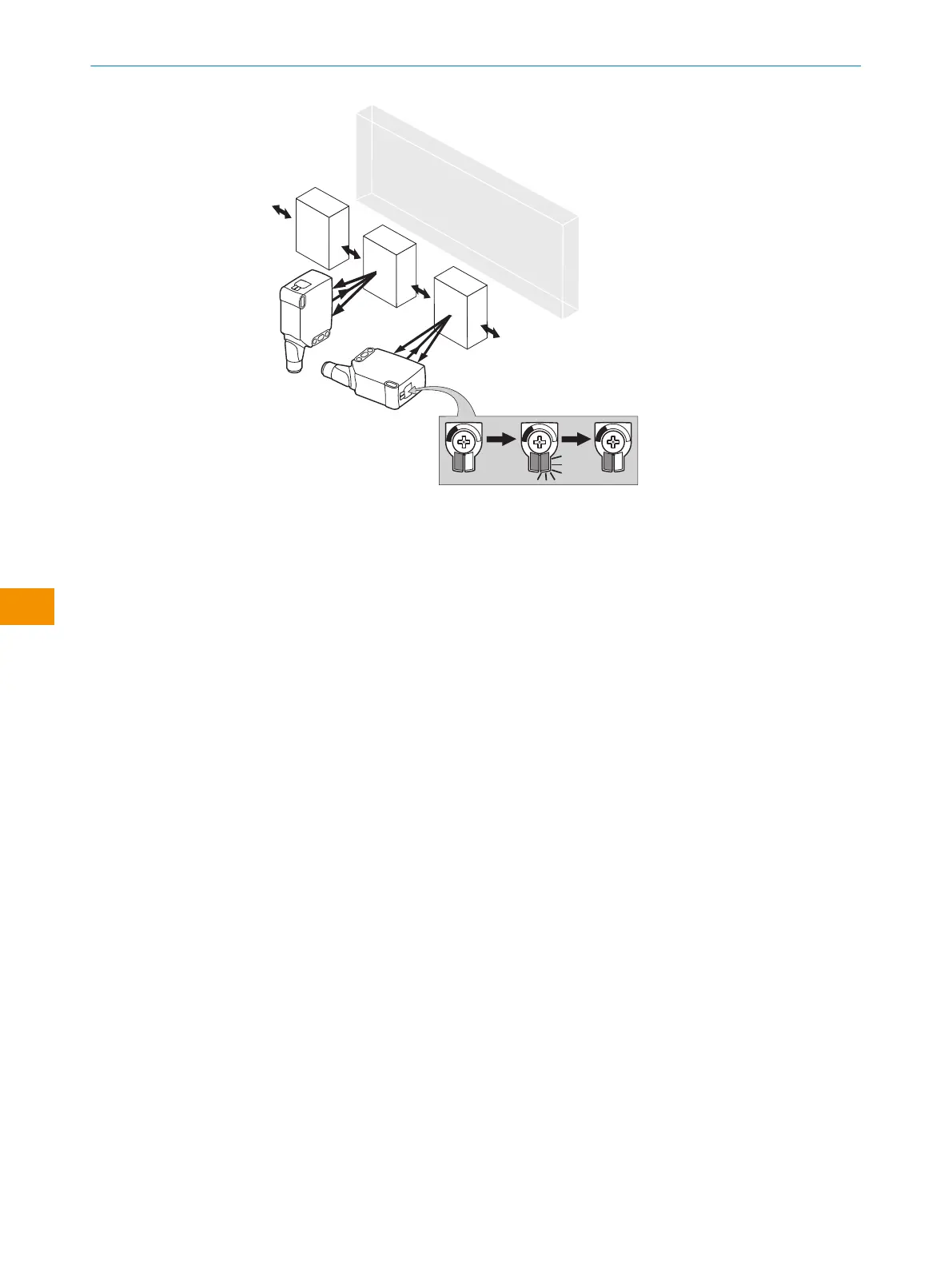

Illustration 2: Alignement
7.2 Vérification des conditions d’utilisation
WTS26 sont des détecteurs à réflexion directe avec élimination d’arrière-plan. En fonc‐
tion du coefficient de réflexion diffuse de l’objet à détecter et de l’arrière-plan qui se
trouve éventuellement derrière, une distance minimale (y) doit être respectée entre la
distance de commutation (x) réglée et l’arrière-plan.
Vérifier les conditions d’utilisation: comparer la distance de commutation et la dis‐
tance par rapport à l’objet et à l’arrière-plan et les caractéristiques de réflexion diffuse
de l’objet avec le diagramme correspondant [voir tableau 27] (x = distance de commu‐
tation, y = distance minimale entre la distance de commutation réglée et l’arrière-plan
(blanc 90%)). Coefficient de réflexion diffuse: 6% = noir 1, 18% = gris 2, 90%
= blanc 3 (par rapport au blanc standard selon DIN 5033). Nous recommandons de
procéder au réglage avec un objet de faible réflexion diffuse.
La distance minimale (= y) pour l’élimination d’arrière-plan peut être déterminée à
partir du diagramme [tableau 27 1]:
exemple: x = 500 mm, y = 25 mm. En effet, l’arrière-plan (blanc, 90%) est masqué à
partir d’une distance de > 25mm de la distance de commutation réglée.
