Sortie Health: le capteur (WTS26) dispose d’une sortie de signal de pré-défaillance
(«Health» dans le schéma de raccordement [voir tableau 3]), qui signale lorsque le
capteur n’est opérationnel que de manière limitée ou lorsque la ligne est interrompue.
Causes possibles: encrassement du capteur, le capteur est mal aligné, câble défectu‐
eux. Si l’état est correct: HIGH (1), en cas d’encrassement important ou de coupure de
câble LOW (0). La LED jaune clignote.
Entrée test
Entrée test: les capteurs WTS26 disposent d’une entrée test («TE» ou «Test» dans
le schéma de raccordement [voir tableau 2]), qui peut être utilisée pour éteindre l’émet‐
teur et ainsi vérifier que le capteur fonctionne correctement: lorsque vous utilisez des
boîtes de câblage avec des indicateurs LED, assurez-vous que l’entrée TE est affectée
en conséquence.
Activer l’entrée test une fois l’objet détecté (voir schéma de raccordement [voir
tableau 2]).
La LED d’émission s’éteint ou une absence de détection d’objet est simulée. Utiliser
tableau 5 pour vérifier la fonction. Si la sortie de commutation ne se comporte
pas selon le schéma, vérifiez les conditions de fonctionnement voir "Élimination des
défauts", page 82.

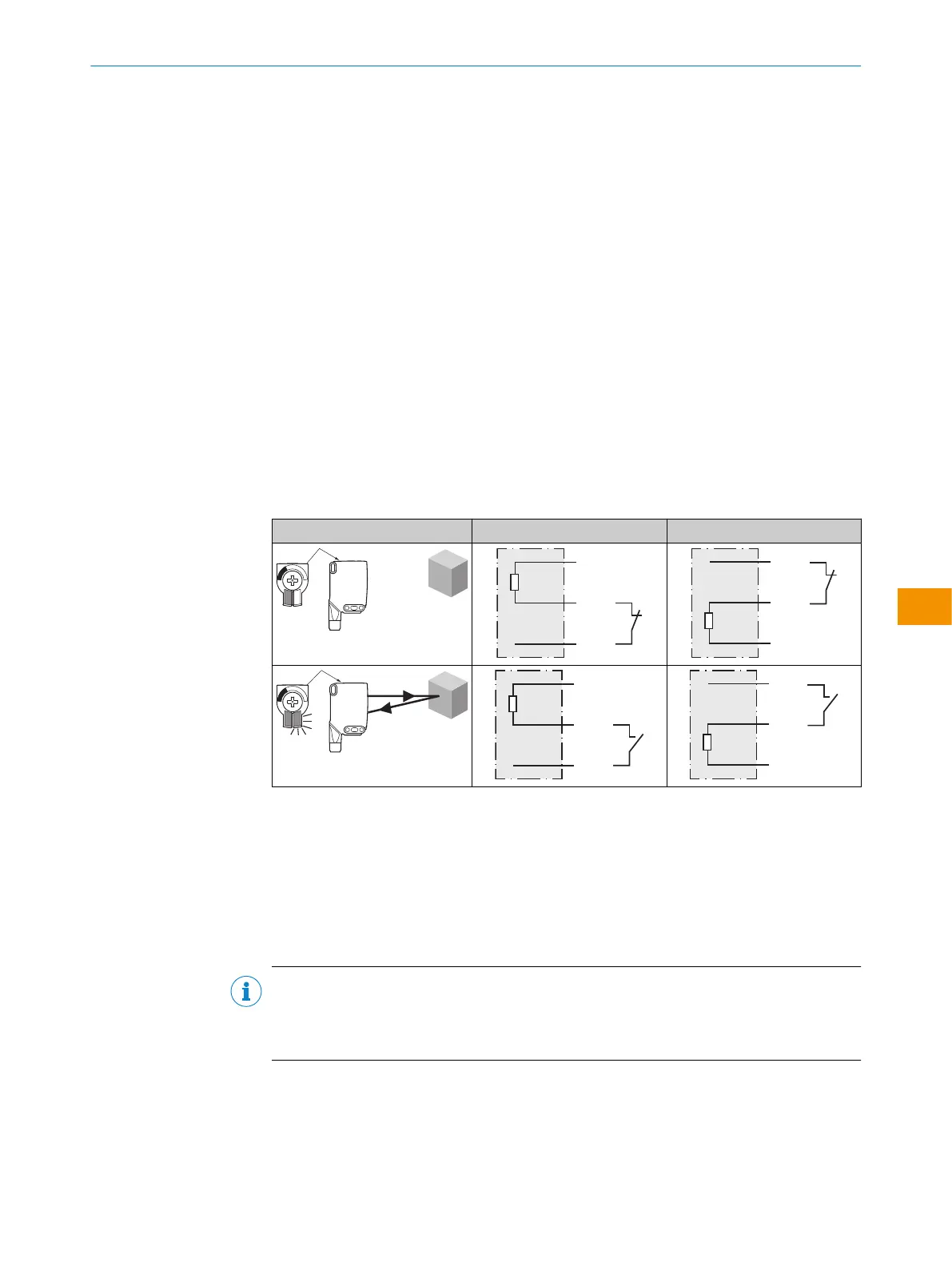

Tableau 5: Test
Test → M Test → L+
7 Mise en service
7.1 Alignement
WTS26: aligner le capteur sur l’objet. Choisir la position de sorte que le faisceau de
lumière émise rouge touche l’objet en plein centre. S’assurer que l’ouverture optique
(vitre frontale) du capteur est complètement dégagée [voir illustration 2].
REMARQUE
Pour WTS26: si la détection des objets a lieu par le haut, nous recommandons
une installation inclinée du capteur pour éviter une réflexion totale par une surface
réfléchissante, voir illustration 10.
NOTICE D’INSTRUCTION
8020355.1GI9/2022-07-13 | SICK N O T I C E D ’ I N S T R U C T I O N | WTS26
73
Sujet à modification sans préavis
fr
