Siemens ALPHA 3200 Eco

4 8PQ9801-8AA63
1 Beschreibung 1 Description

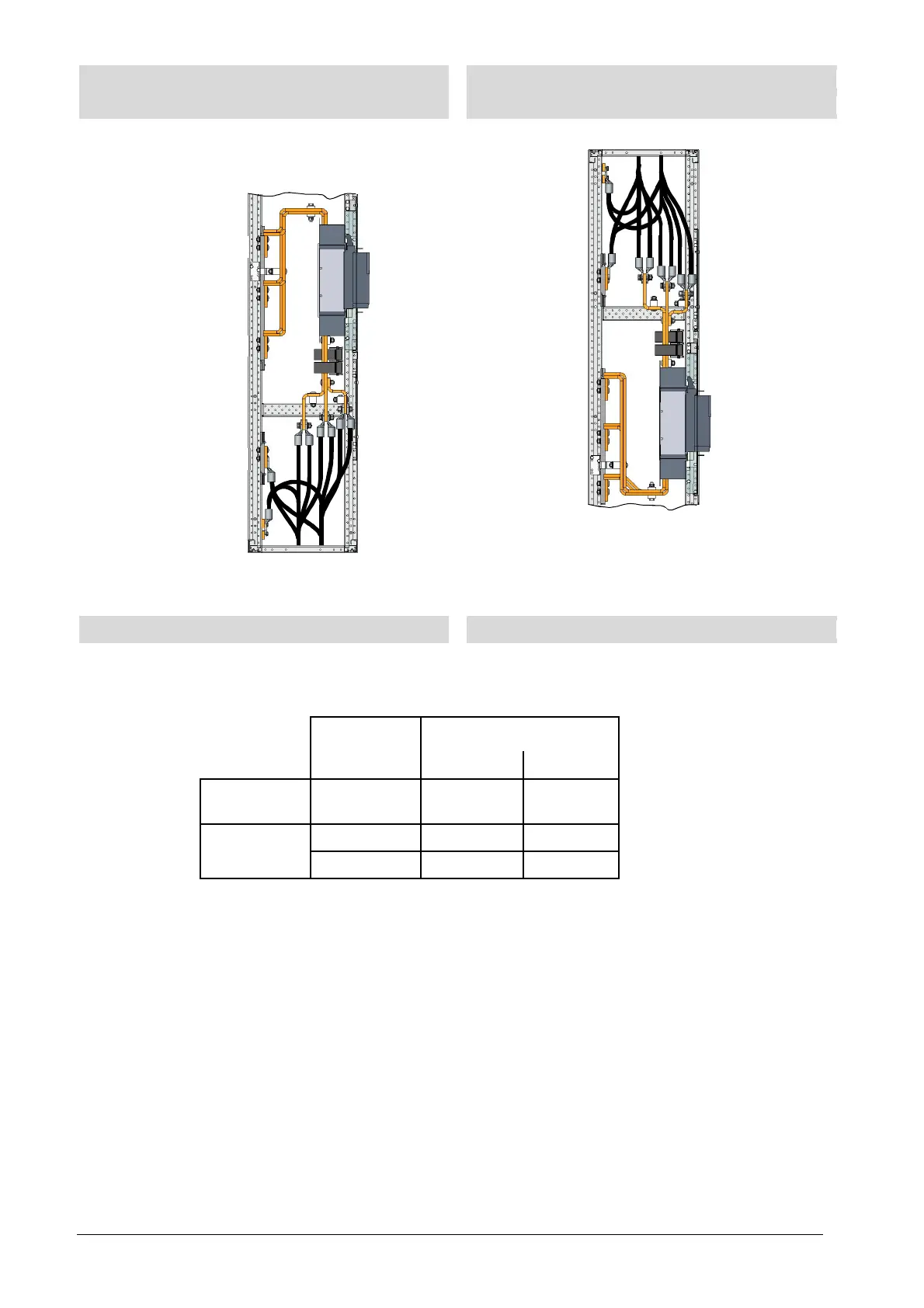

1.1. Kabelführung und Anschlüsse 1.1 Cable routing and connections
Bild 1 Kabelanschluss unten
Fig.
1
Cable
con
n
ection
bottom
Kabelanschluss oben
Cable connection top
1.2 Maximale Feldgewichte 1.2 Maximum section weights
Bei den angegebenen Feldgewichten sind keine Zusatzeinbauten
ALPHA DIN berücksichtigt.
The specified field weights exclude additional installations ALPHA
DIN.
Feldbreite [mm]
Section
width
[mm]
3WL10 (Einspeisung / Abgang)
3WL10
(
Incoming
/
O
utgoing feeder
)
3-pol 4-pol
Festeinbau
fixed-mounted
400 170 kg 185 kg
Einschubtechnik
withdrawable unit
400 190 kg ---
600 --- 255 kg
L1
L2
L3
PE
N
L1
L2
L3
N
PE
