Siemens ALPHA 3200 Eco

8 8PQ9801-8AA56

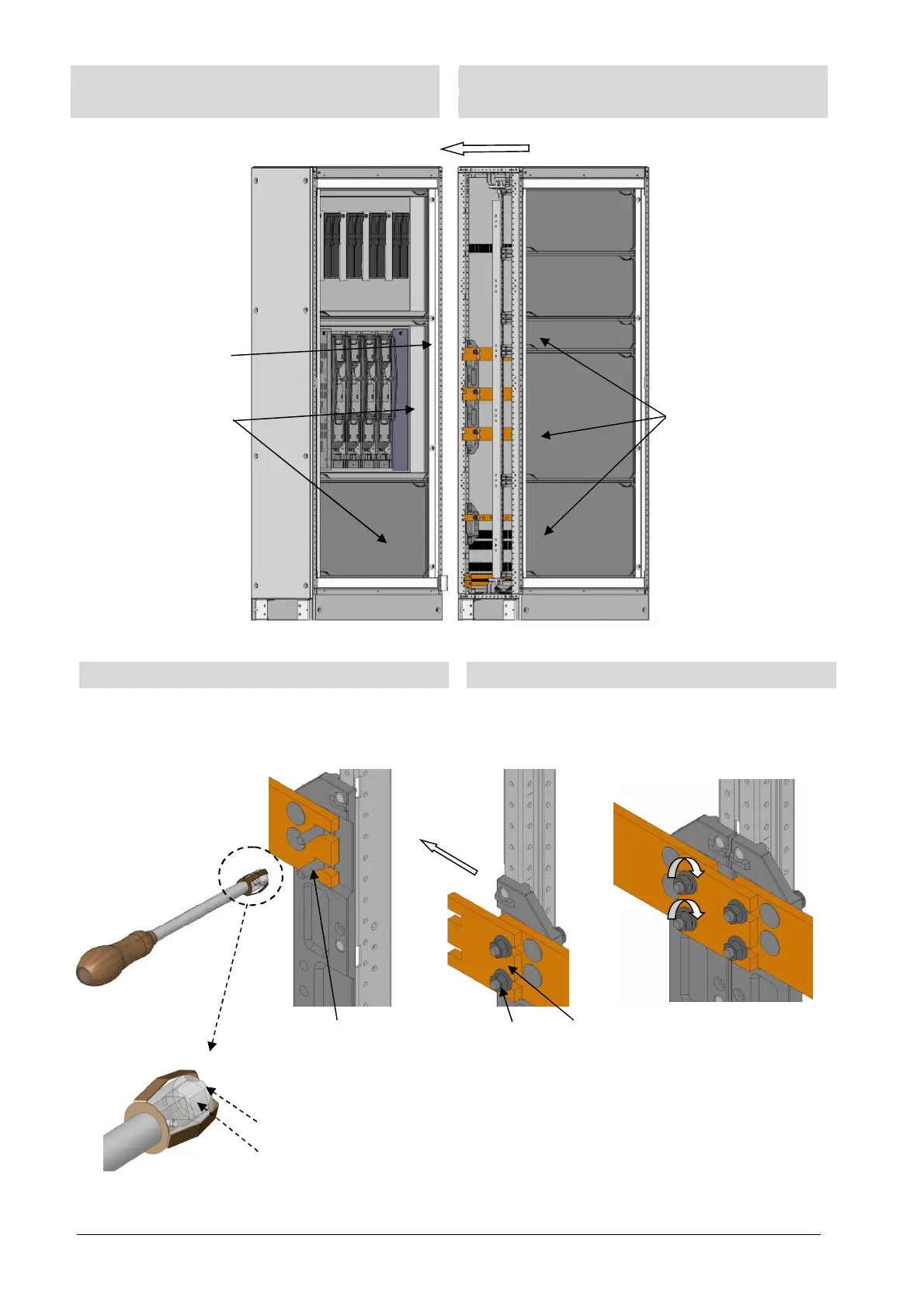

3.1 Horizontales Sammelschienensystem 3.1 Horizontal busbar system
3.1.1 Zugang zu den Verbundstellen 3.1.1 Access to electrical joints
3.1.2 Verschraubung der Verbundstellen 3.1.2 Tighten electrical joints
Hauptsammelschienensystem mit
1
Teilleiter pro Phase
Main busbar system with
1
conductor per phase
Abdeckung entfernen
remove cover
Abdeckung entfernen
remove cover
Verkleidungsteil entfernen,
wenn notwendig
remove cover if necessary
Mutter und Spannscheibe
entfernen
remove nut and conical
washer
lockern und ausrichten
(wenn notwendig)
untighten and justify
(if necessary)
s
tep
1
step 2 step 3
Spannscheibe 10
-
DIN 6796
conical spring washer 10 - DIN 6796
Sechskantmutter M10
hexagonal nut M10
Werkzeug/
tool:
8PQ9400-1AA75
40Nm
