Sammelschienensystem ALPHA 3200 Eco
8PQ9801-8AA72 © Siemens, Januar 2020
3/2
Sammelschienensystem
Netzformen
Die Ausführung der Hauptsammelschiene wird über die Netzform bestimmt.
Zur Bestimmung der Netzform muss die gesamte Installation (Stromquelle bis Verbraucher) betrachtet werden. Die Niederspannungs-
Schaltanlage ist ein Teil dieser Installation. Im Projektierungstool wird deswegen die Ausführung der Hauptsammelschiene und nicht die
Netzform ausgewählt!
Ausführung Hauptsammelschiene
Mögliche Netzformen
L1, L2, L3, PEN
TN-C-Netz, TN-C-S-Netz
L1, L2, L3, PE, N
TN-S-Netz, TN-C-S-Netz, TT-Netz, IT-Netz
Aufbau und Funktionen

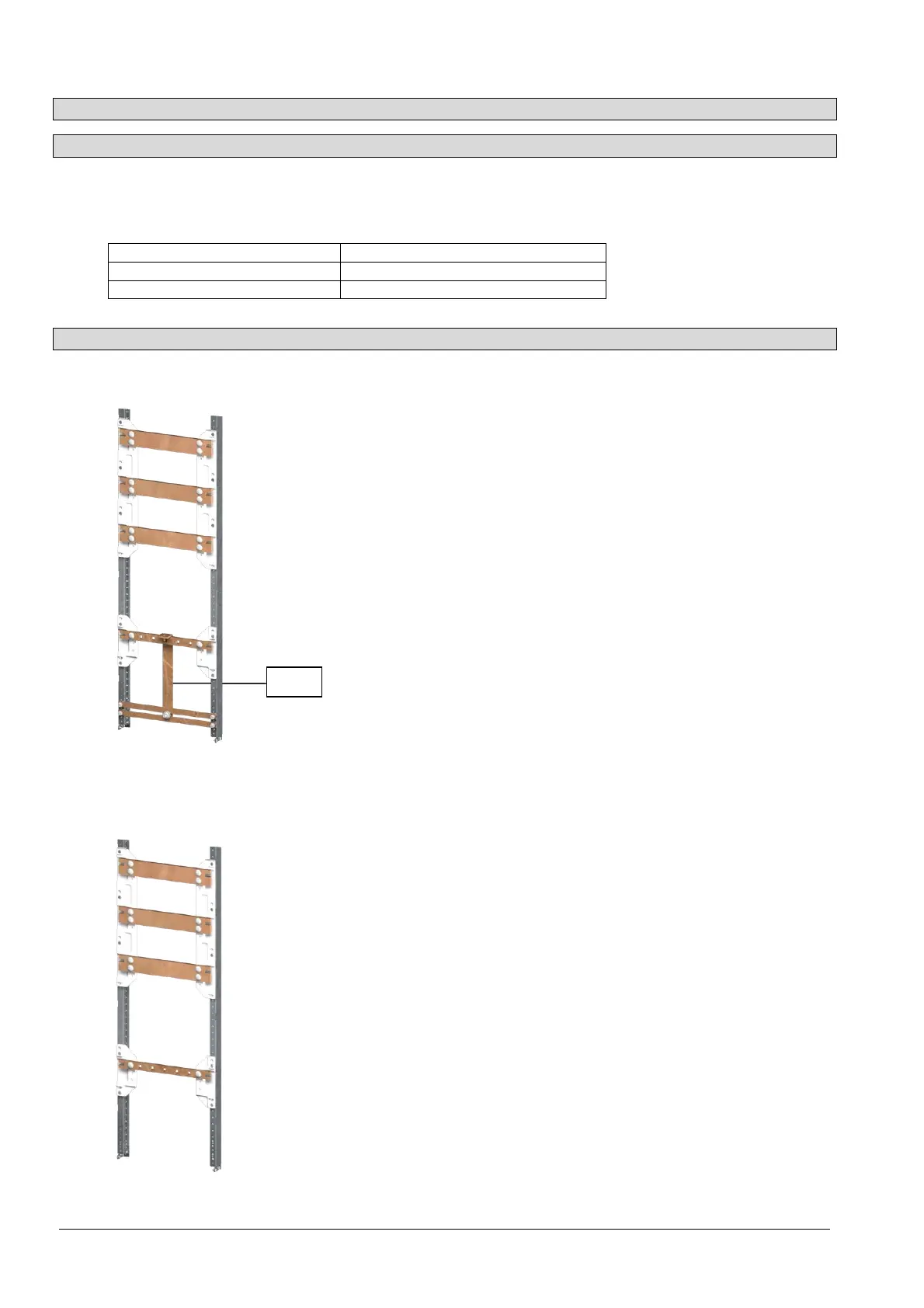

TN-S mit isoliert aufgebautem PEN (reduziert 50 %) und einer zentraler Erdungsbrücke (ZEP)
TN-C mit isoliert aufgebautem PEN (reduziert 50 %)
L1
L2
L3
PEN
L1
L2
L3
PEN
PE
ZEP
