Siemens ALPHA 3200 Eco

ALPHA 3200 Eco Leistentechnik (Festeinbau)
 Siemens, Januar 2020 8PQ9801-8AA76
5/3

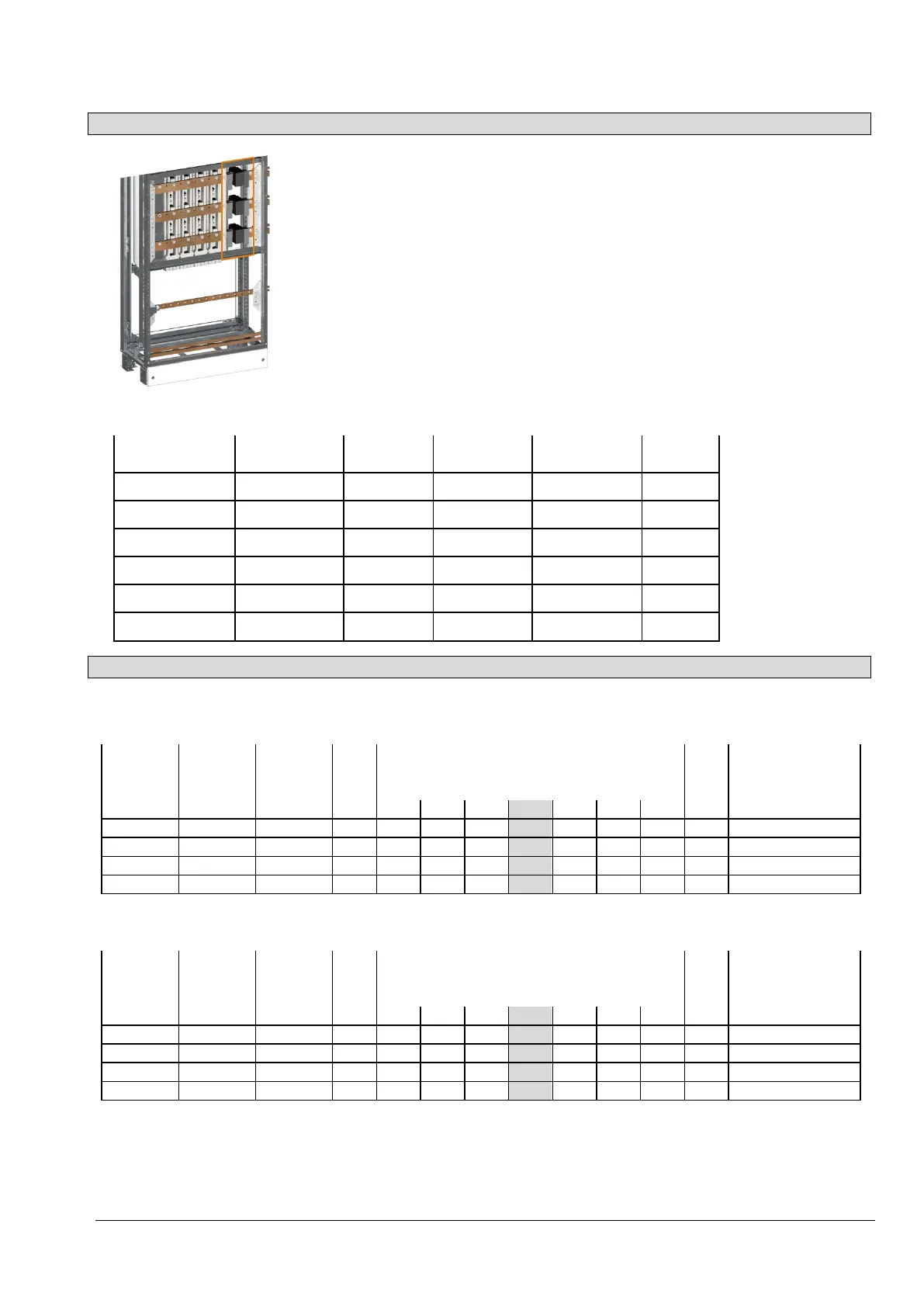

Wandlermessung
Um Wandlermessungen am Sammelschienensystem durchführen zu können kann eine
Zusatzmechanik konfiguriert werden. Abstützungen garantieren eine einwandfreie
Positionierung auch bei entnommenen Messbrücken.
Kompatib
le Messwandler vom Fabrikat MBS
Sammelschiene
[mm]
Bestellnummer
Typ
Primärstrom
[A]
Sekundärstrom
[A] / Klasse
Bürde
[VA]
30 x 10 18260 ASK 561.4 1.200 1 A / Klasse 1 10
50 x 10 85302 ASK 63.6 1.500 1 A / Klasse 1 10
60 x 10 85306 ASK 63.6 1.600 1 A / Klasse 1 10
80 x 10 86267 ASK 105.6 2.000 1 A / Klasse 1 10
2 x 80 x 10 86275 ASK 105.6 3.000 1 A / Klasse 1 10
2 x 100 x 10 86419 ASK105.6N 4.000 1 A / Klasse 1 10
Bemessungsströme
Nachfolgende Werte berücksichtigen folgende Einbaubedingungen:
 Berührungsschutzabdeckungen
Belüftet bis IP 31
Baugröße
Sicherung
Typ
Nennstrom
I
e
[A]
RDF
Bemessungsstrom I
nc
x RDF
für verschiedene Umgebungstemperaturen
[A]
I
CC
[kA]
Umrechnungsfaktor
für kleinere
Sicherungseinsätze
NH 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50°C
00 3NJ410 160 1 126 123 120 116 113 110 107 75 0,72
1 3NJ412 250 1 250 250 250 240 238 232 225 75 0,96
2 3NJ413 400 1 335 330 320 310 305 295 285 75 0,77
3 3NJ414 630 1 455 445 435 420 415 400 390 75 0,66
Unbelü
ftet bis IP 54
Baugröße
Sicherung
Typ
Nennstrom
I
e
[A]
RDF
Bemessungsstrom I
nc
x RDF
für verschiedene Umgebungstemperaturen
[A]
I
CC
[kA]
Umrechnungsfaktor
für kleinere
Sicherungseinsätze
NH 20 °C 25 °C 30 °C 35 °C 40 °C 45 °C 50°C
00 3NJ410 160 1 92 90 87 85 83 80 78 75 0,53
1 3NJ412 250 1 179 175 171
167
162 158 153 75 0,66
2 3NJ413 400 1 215 210 205
200
194 189 183 75 0,50
3 3NJ414 630 1 300 295 285
280
270 265 255 75 0,44
I
e
Nennstrom
I
nc
Bemessungsstrom
I
cc
Bedingter Bemessungskurzschlussstrom
RDF Bemessungsbelastungsfaktor (für Gruppen von Stromkreisen)
