Siemens ALPHA 3200 Eco

ALPHA 3200 Eco Leistentechnik (Festeinbau)
 Siemens, Januar 2020 8PQ9801-8AA76
5/2
Leistentechnik (Festeinbau)

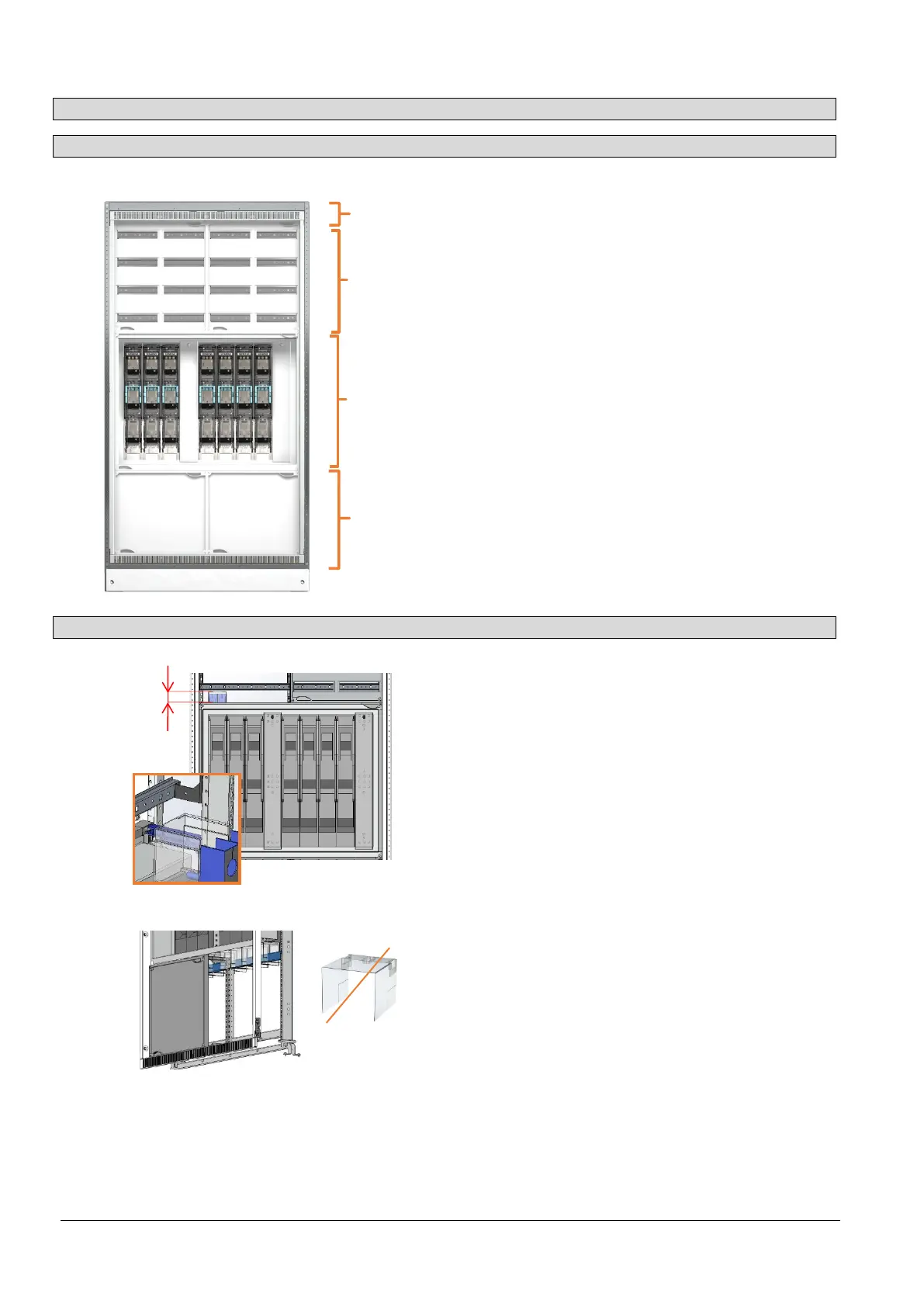

Aufbau und Funktionen
Anschluss Geräteraum
Anschlus
srichtung
Wahlweise von oben oder unten
Installationshinweis: Anschluss oben
Die Anschlussabdeckungen der 3NJ4-Leisten ragen hierbei um 40 mm
in den benachbarten Hilfsgeräteraum. Es ist empfehlenswert diesen
Bereich von zusätzlichen Einbauten frei zu halten, auch wenn
aufgeständerte Einbausätze für Reiheneinbaugeräte zu keiner Kollision
führen.
Projektierungshinweis
Sind im Bereich des Kabelanschlusses der ersten Leistenebene
Quertraversen 8GK4853-0KK20, ..30, ..40 verbaut, können keine
Abdeckhauben 3NJ4912-1AA01 verwendet werden
40 mm
Querverdrahtungsraum
Geräteraum
Anschlussraum
Hilfsgeräteraum
