Siemens ALPHA 3200 Eco

8PQ9801-8AA65 5
1.2
Feld Leistentechnik 3NJ4, mit zweiter Leistenebene
1.2
Section
I
n
-
line design, with
second device level 3NJ4
Diese Feldvariante gibt es nur mit Kabeleinführung unten

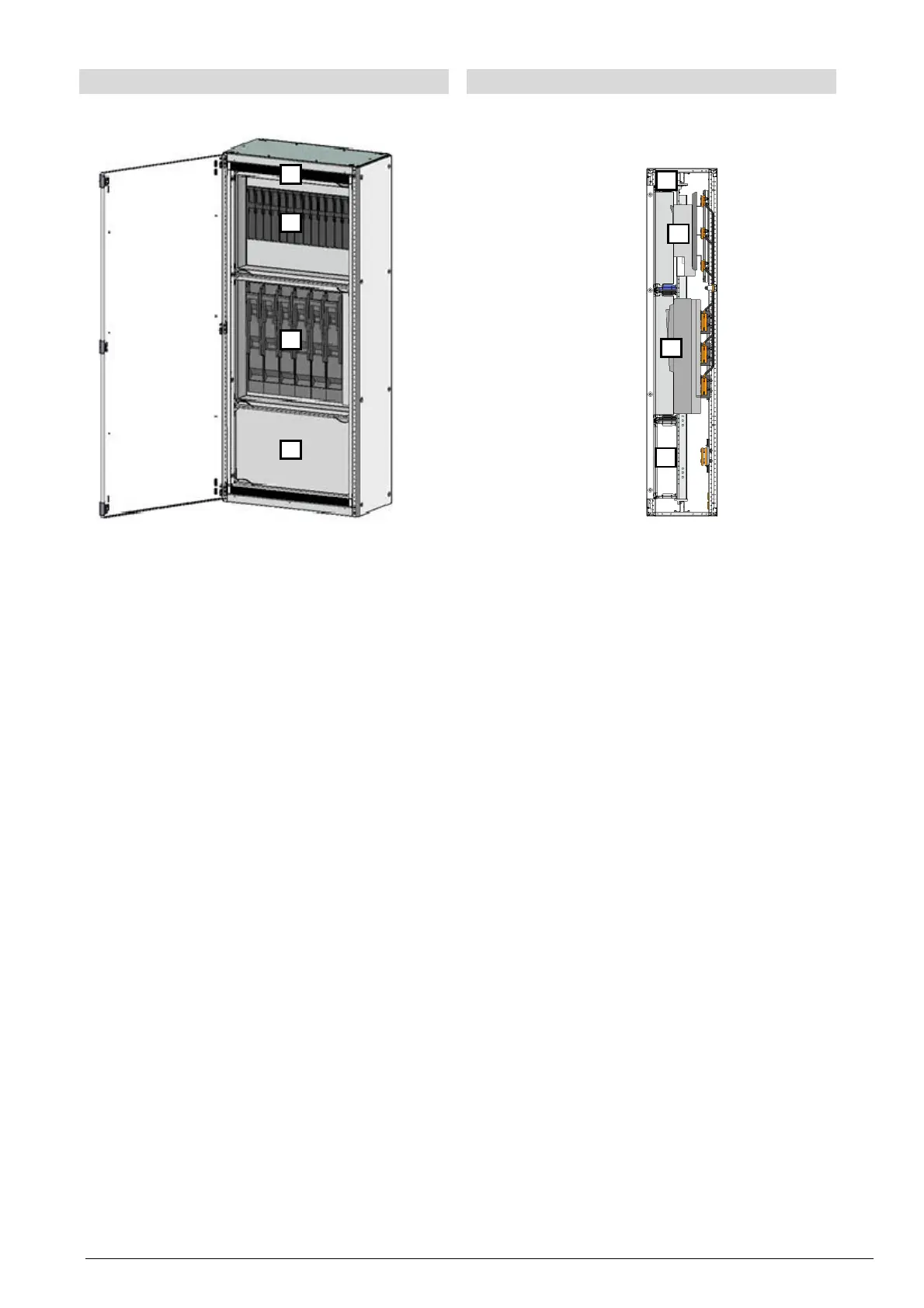

Bild 3: Feld mit Kabelanschluss unten.
Fig. 3: Section with cable connection bottom
This section configuration is only with cable connection below.
Bild 4: Feld wie links, Ansicht von rechts.
Fig. 4: Section as shown on the left, view from right
1 Bereich Querverdrahtung
Cross-wiring area
2 zweite Leitenebene
Sicherungslasttrennleisten
3NJ4 Gr. 00
second device level In-line fuse
switch disconnectors 3NJ4 size 00
3 Sicherungslasttrennleisten
3NJ4 Gr. 1-3, 00
In-line fuse switch disconnectors
3NJ4 size 1-3, 00
4 Bereich Kabelanschluss
Cable connection area
2
3
4
1
4
3
2
1
L1
L2
L3
N
PE
